一、产品介绍

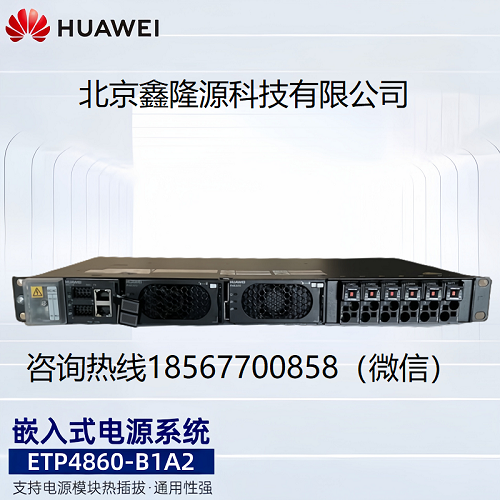

ETP4860-B1A2嵌入式直流电源系统，实现交流输入转换为稳定的48V直流输出，支持2kW整流模块，z大输出功率4kW。各功能单元采用标准化尺寸设计，支持热插拔，系统高度1U，支持标准19英寸机架或嵌入式机柜等多种安装方式。系统可适应宽范围交流输入，具备智能化蓄电池管理、远程监控等功能。
二、产品特性
85～300V AC 超宽交流电压输入范围
支持高压直流输入100～420V DC
支持空开热插拔，配电灵活
支持电源模块热插拔，安装维护便利
标准安装结构设计，通用性强
电源结构紧凑，节省空间，节省安装成本
高效整流模块效率96%以上，节能减排
完善的模块休眠功能，进一步提高系统效率
智能化蓄电池管理和电池保护，延长电池使用寿命
支持环境监控，可通过干接点、串口或网络接口实现远程管理
三、产品数据
|
产品类型 |
ETP4860-B1A2 |
||
|
系统 |
尺寸（宽 × 深 × 高） |
442 mm（W） × 255 mm (D) × 43.6 mm (1U,H) |
|
|
重量 |
≤ 4 kg（不含整流模块） |
||
|
温控方式 |
自然散热 |
||
|
安装方式 |
19英寸机架或者嵌入式机柜安装 |
||
|
走线方式 |
前进前出 |
||
|
维护模式 |
前维护 |
||
|
防护等级 |
IP20 |
||
|
交流配电 |
输入制式 |
220 V AC单相，110 V AC双火线 |
HVDC（高压直流） |
|
输入电压 |
85 ~ 300 V AC, 额定电压: 220 V AC |
100V DC ~ 420V DC，额定电压：200~380V DC |
|
|
频率 |
45~66 Hz，额定频率：50/60 Hz |
/ |
|
|
输入空开 |
- |
||
|
交流输出 |
- |
||
|
直流配电 |
输出电压 |
42~58 V DC，额定电压：53.5 V DC |
|
|
z大容量 |
4 kW |
||
|
电池空开 |
1 × 50 A/1P |
||
|
负载下电 |
- |
||
|
电池下电 |
4× 32 A/1P, 1 × 16 A/1P |
||
|
整流模块 |
类型 |
R4815G1 |
R4830G1 |
|
额定功率 |
1000 W (176~300 V AC) |
2000 W (176~300 V AC) |
|
|
尺寸（宽 × 深 × 高） |
95.5 mm × 208 mm × 40.8 mm |
||
|
效率 |
> 96% |
> 96% |
|
|
监控模块 |
类型 |
SMU11C |
SMU11B |
|
通信端口 |
RS485（华为主从协议） |
FE（SNMP协议） |
|
|
环境 |
工作温度 |
-40℃ ~ +65℃ （如果在2000~4000米海拔下使用，z高工作温度有降额，每升高200米降低1℃） |
|
|
存储温度 |
-40℃ ~ +70℃ |
||
|
相对湿度 |
5% ~ 95%（无凝露） |
||
|
高度 |
0 ~ 4000 m |
||
