一、产品介绍

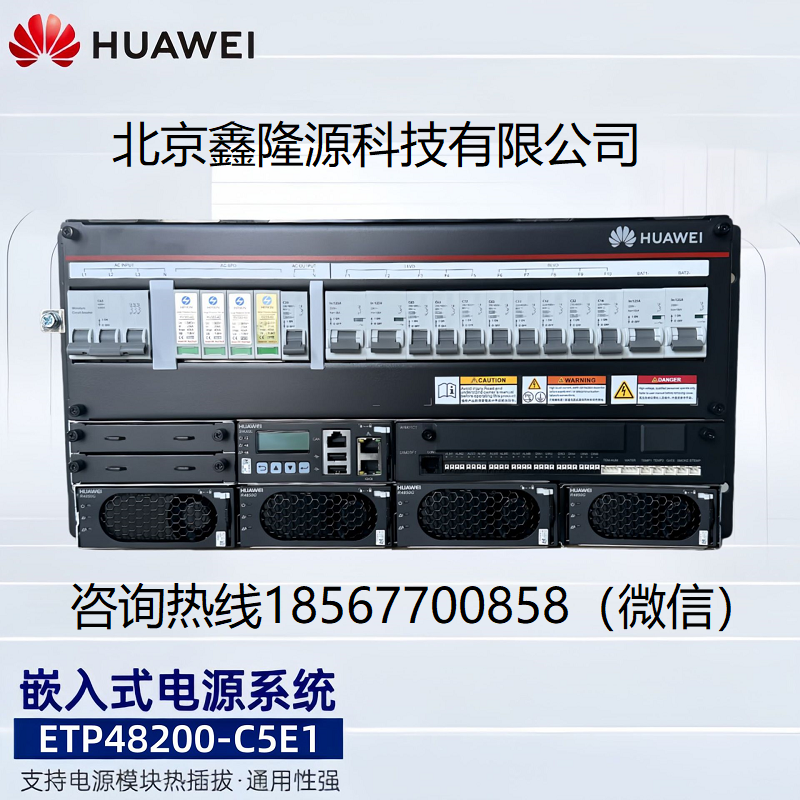

ETP48200-C5E1嵌入式直流电源系统，实现交流输入转换为稳定的48V直流输出，支持50A/75A整流模块（R4850G5支持4 pcs或 R4875G5支持3 pcs），z大输出功率200A。各功能单元采用标准化尺寸设计，支持热插拔，系统高度5U，支持标准19英寸机架或嵌入式机柜等多种安装方式。系统可适应宽范围交流输入，具备智能化蓄电池管理、远程监控等功能。
二、产品特性
1U 整流模块: 高密、高效 (R4850G5: >96%; R4875G5: >97%), 高温下性能满额输出 (55℃下均可满额输出)
宽泛的工作温度范围：-40℃ 至 65℃可工作
支持模块热插拔
标准设计，支持19/21英寸机架安装
紧凑设计(仅有5U高度), 节省空间
完善的整流模块休眠功能，提高系统效率
智能电池管理与保护，延长电池寿命
支持干接点、串口、以太网口等环境信号监控和远程管理
三、产品数据
|
产品型号 |
ETP48200-C5E1 |
|
|
系统 |
尺寸（宽 × 深 × 高） |
482.6 mm × 330 mm × 219.5 mm (5U) |
|
重量 |
≤ 20 千克 (不含整流) |
|
|
温控方式 |
自然散热 |
|
|
安装方式 |
19英寸机架或者嵌入式机柜安装 |
|
|
走线方式 |
上进上出 |
|
|
维护模式 |
前维护 |
|
|
防护等级 |
IP20 |
|
|
输入 |
输入制式 |
85–300 V AC, 额定电压: 220 V AC, 220/380 V AC 三相 兼容 220 V AC 单相 |
|
频率 |
45~66 Hz，额定频率：50/60 Hz |
|
|
输入空开 |
1 × 63 A/3P |
|
|
输出 |
输出空开 |
1 × 20 A/1P |
|
输出电压 |
42–58 V DC, 额定电压: 53.5 V DC |
|
|
z大输出能力 |
12 kW |
|
|
电池空开 |
2 × 125 A/1P |
|
|
负载下电 |
2 × 125A/1P, 2 × 63 A/1P, 1 × 32 A/1P |
|
|
电池下电 |
1 × 63 A/1P, 3 × 32 A/1P, 1 × 16 A/1P |
|
|
SPD |
20/40 kA, 8/20 μs (AC) , 10/20 kA, 8/20 μs (DC) |
|
|
EMC & 防护 |
EMC |
EN 55032, IEC 61000-3-3, IEC 61000-3-12, IEC 61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-5, IEC61000-4-6, IEC 61000-4-11 |
|
安全 |
IEC62368-1 和 GB4943 |
|
|
环境 |
工作温度 |
–40℃ 至 +65℃ |
|
存储温度 |
–40℃ 至 +70℃ |
|
|
工作湿度 |
5% ~ 95%（无凝露） |
|
|
工作海拔 |
0 ~4000m (如果在2000~4000米海拔下使用，z高工作温度有降额，每升高200米降低1℃) |
|
