一、产品介绍

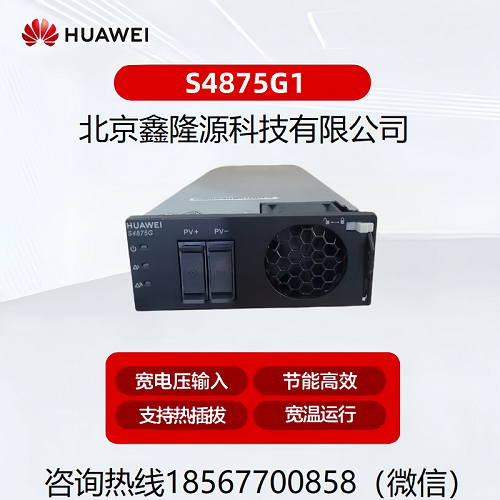

S4875G1是一款具有z大功率跟踪功能的高效DC/DC转换模块，提供-48Vdc输出。它能根据光伏组件输出特性，跟踪光伏组件的z高功率点，实现太阳能的z大化利用。此外，S4875G1通过了TUV和CE认证。
二、产品特性
高效：>98.2%，节能效果显著
模块化设计：兼容75A整流模块，配合华为电源插框
宽工作温度范围：-25℃ ~ +75℃ (加热20min后可启动@-40℃，轻载20%)
热插拔
CAN通信
夜间待机功耗≤1.2W
电压电流可调
内置风扇：风扇转速取决于内部温度
三、产品数据
|
产品类型 |
S4875G1 |
|
|
基本参数 |
尺寸 (W × D × H) |
105 mm × 281 mm × 40.8 mm |
|
重量 |
≤2 kg |
|
|
制冷方式 |
强制风冷 (内置风扇) |
|
|
输入特性 |
输入电压 |
58 ~ 150 Vdc |
|
z大输入电流 |
≤ 58 A |
|
|
输出特性 |
峰值效率 |
> 97% (负载 30% ~ 80%) > 98.2% z大 |
|
MPPT跟踪精度 |
≥ 99.8%（>100W，静态） |
|
|
输出电压 |
43.2 ~ 58 Vdc, 额定电压: 53.5 Vdc/57 Vdc |
|
|
z大输出功率 |
4013 W |
|
|
纹波噪声 |
≤ 200 mV （Pk-Pk, 20 M 带宽） |
|
|
电话衡重噪声 |
≤ 2 mV |
|
|
输出稳压精度 |
≤ 0.6% |
|
|
环境 |
工作温度 |
-25 ℃ ~ +75 ℃ (55℃ 以下不降额) S4875G1加热20分钟，在轻载 (20%) 下可开机@-40℃ |
|
存储温度 |
-40 ℃ ~ +70 ℃ |
|
|
相对湿度 |
0% ~ 95% (无凝露) |
|
|
海拔 |
0 ~ 4000 m (2000~4000 m，每升高200m降额1℃) |
|
|
防护 |
输入过压保护 |
保护门限：155Vdc |
|
输出过压保护 |
保护门限：58.5Vdc |
|
|
输出短路保护 |
长期短路后模块状态良好，短路恢复后模块输出恢复正常。 |
|
|
过温保护 |
过温时，模块停止工作。当模块出风口附近温度小于70℃时，模块启动。 |
|
|
可靠性 |
平均无故障时间 |
≥500,000 小时 @25℃ |
|
噪声 |
噪声 |
≤ 55 dB(A) （40℃） |
|
安全 |
安全认证 |
TUV, CE, IEC/EN62109-1 |
|
绝缘 |
输入输出对地：1000 Vdc |
|
|
EMC |
CISPR32, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5 ITU-TK.44, IEC 61000-4-6 |
|
|
防雷保护 |
共模（输入对地）/差模（输入对输入）：5KA（8/20uS）/3KA（8/20uS） |
|
