详情介绍
一、产品介绍

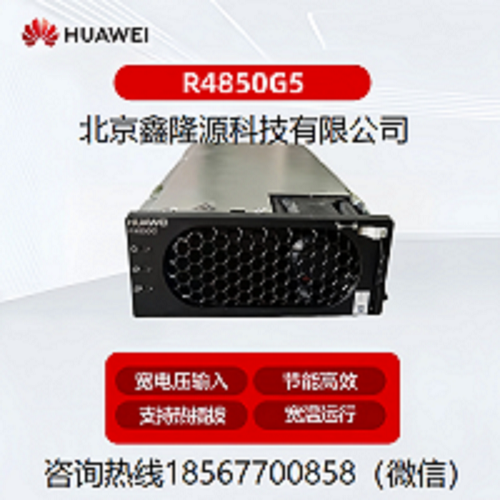

R4850G5是一款高功率密度、高效率的数字化整流模块，功率达到3000W，z大转换效率高达96%，支持85VAC ~ 300VAC输入，53.5V/57V DC额定输出。该模块具有软启动、支持热插拔和低噪音等优点，并采用z新电源监控技术，实现整流模块以及负载的实时监控、通过后台调节输出电压的功能。
二、产品特性
z大效率高达96%，节省能耗
输入电压范围宽：85VAC ~ 300VAC
工作温度范围宽，-40℃ ~ +75℃
总谐波失真（THD）≤ 5% （50%~100%负载）
支持热插拔
全数字化控制
支持CAN通讯
支持电压、电流调整和均流功能
通过TUV、CE、UL认证，获得CB证书
三、产品数据
|
产品类别 |
R4850G5 |
|
|
基本指标 |
尺寸（宽 × 深 × 高 ） |
105mm × 269mm × 40.8mm |
|
重量 |
＜2kg |
|
|
散热模式 |
内置风扇（风扇具有温控调速功能） |
|
|
输入特性 |
输入电压制式 |
220VAC单相（或110VAC双火线） |
|
工作电压 |
85VAC ~ 300VAC |
|
|
输入频率 |
45Hz ~ 66Hz, 额定: 50/60Hz |
|
|
额定输入电流 |
≤16A |
|
|
功率因数 |
≥ 0.99 （负载≥50%） |
|
|
THD |
≤5％（负载≥50%） |
|
|
输出特性 |
效率 |
z大96%；≥95% (230VAC，30% ～ 80%负载） |
|
输出电压 |
42VDC ~ 58VDC, 额定电压：53.5VDC / 57VDC |
|
|
输出功率 |
3000W（176VAC ～ 300VAC） 3000W~1250W（176VAC ~ 85VAC线性降额） |
|
|
峰峰值 |
≤ 200mVp-p （带宽 ≤ 20MHz） |
|
|
环境指标 |
工作温度 |
-40℃ ~ +75℃ |
|
存储温度 |
–40°C ~ +75°C |
|
|
相对湿度 |
5% ~ 95%（无凝露） |
|
|
海拔变化 |
0 ~ 5000m 如果在 3000m ~ 5000m使用，z高工作温度有降额，每升高200m下降1℃ |
|
|
保护特性 |
输入过压保护 |
AC 保护点：> 300VAC 恢复范围：290VAC ~ 300VAC |
|
输入欠压保护 |
AC 保护点：< 80VAC 恢复范围：80V AC~90V AC |
|
|
输出过压保护 |
保护范围：56VDC ~ 60VDC （可以通过监控模块设置） |
|
|
输出短路保护 |
可长期短路，短路消失后可自动恢复 |
|
|
过温保护 |
具有过温保护功能 |
|
|
可靠性指标 |
MTBF |
＞500,000 小时 （25℃） |
|
噪声 |
指标 |
≤ 55dB（40℃，全载） |
|
安规/EMC/ 防雷特性 |
安规认证 |
TUV, CE, UL认证；获得CB证书 符合UL60950-1, IEC60950-1, CAN/CSA C22.2 No. 60950-1, EN60950-1, IEC62368-1, UL 62368 -1, CAN/CSA-C22.2 No. 62368 -1, EN62368-1标准 |
|
EMC |
EN55032 ，EN55024，EN61000-3-2，EN61000-3-3，ETSI EN300 386，ETSI EN301489，ITU-T K.20 |
|
|
防雷 |
5kA |
|
