HOLPOSON®C8 是八碳含氟整理剂，賦予各种纤维优良的防水防油性、柔软的手感以及耐洗性。适用于棉、涤纶、纤维素纤维及其混纺织物，且具有优良的机械稳定性及连续性能。HOLPOSON®C8 为高浓体氟系整理剂，经后整理后的织物具有耐久高级别的防水防油性能。且可以适合于如下标准：防水AATCC 22、防油AATCC118等检测标准。

一、物化性能

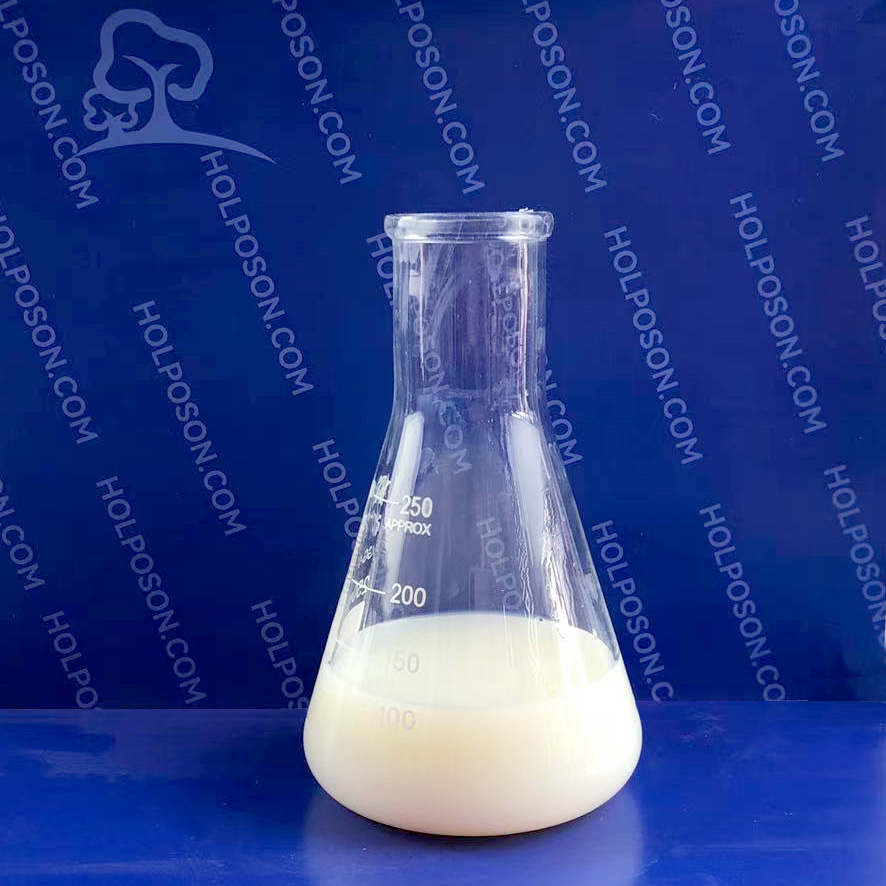

外观               白色偏淡黄色液体

pH                 酸性

比重(20℃)         1.1

含固量:            25%±5%

离子性             弱阳离子

二、使用方法

HOLPOSON® C8 防水剂通常通过浸轧法加工使用。

推荐配方：标准处方的使用浓度根据对象纤维材料不同, 一般情况下标浓度为:

防水防油整理剂HOLPOSON® ECORING C8：20-50g/L

干燥条件                   100～120℃ ×1～3分钟

焙烘条件                   150～170℃ ×1～3分钟

产品性能

1. 优良的防水性 — HOLPOSON® C8 赋予棉等纤维素纤维、涤纶、尼龙等合纤及其混纺交织物优良的防水性和防油性。

2. 稳定性 — 加工效果具有优良的耐久性，水洗后自然晾干后能够重新恢复良好的防水性。

使用示例

 加工方法/条件：一浸一轧,干燥→焙烘， 170℃定型60秒.

试样布：涤纶织物（100%），轧液率50%

    T/C(65/35)未染色布，轧液率55%

        纯棉平纹，轧液率70%

加工配方：防水防油剂HOLPOSON® ECORING C8，30g/L

          防水防油交联剂HOLPOSON®HFM，15g/L

           柔软剂 RD-WPW，10g/L

使用注意事项

1.含氟加工剂通常具有加深颜色的效果.请提前确认好加工后的成品颜色.

2.含氟防水加工剂会有对加工布料的各种特性(强度,柔软性,滑移,带电性等),色调,坚牢度带 来影响的情况发生.使用时,事前请做好充分的预备试验.

3.本品可以拼用抗静电剂/柔软剂/渗透剂等其它助剂,请事先充分确认其相容性及对防水防油性的影响.调液时,请先将各种加工助剂至少稀释2-3倍以上后再混合.

4.注意稀释本品时请用40℃以下的水.加工中请将工作液温度控制在40℃以下.

5.工作液的PH值请调节在7以下弱酸性,在强酸性和碱性的条件下会影响防水防油性能.

6.请尽早使用调配好的工作液,避免加工液的再使用.

7.请将布料充分洗净,尽量减少残留的亲水物或离子性物质.

8.由于树脂渣易堆积在辊筒上,加工一定时间要及时热水清洗，不可长时间暴露在干燥环境下，否则干燥时间太长会粘棍不易去除。

保管上的注意事项

1.本产品请在5-35℃的范围内,避免直射阳光,密闭保存.在冷冻和长期高温下的保存,有可能对品质产生不好的影响.

2.将本产品从容器中取出时,请先搅拌均匀.

3.本资料记载的内容仅提供对用户有用的信息,并不作任何保证.

4.请阅读MSDS并正确使用本产品.

5.本品为非易燃品，贮存、运输、使用方便。

李白
