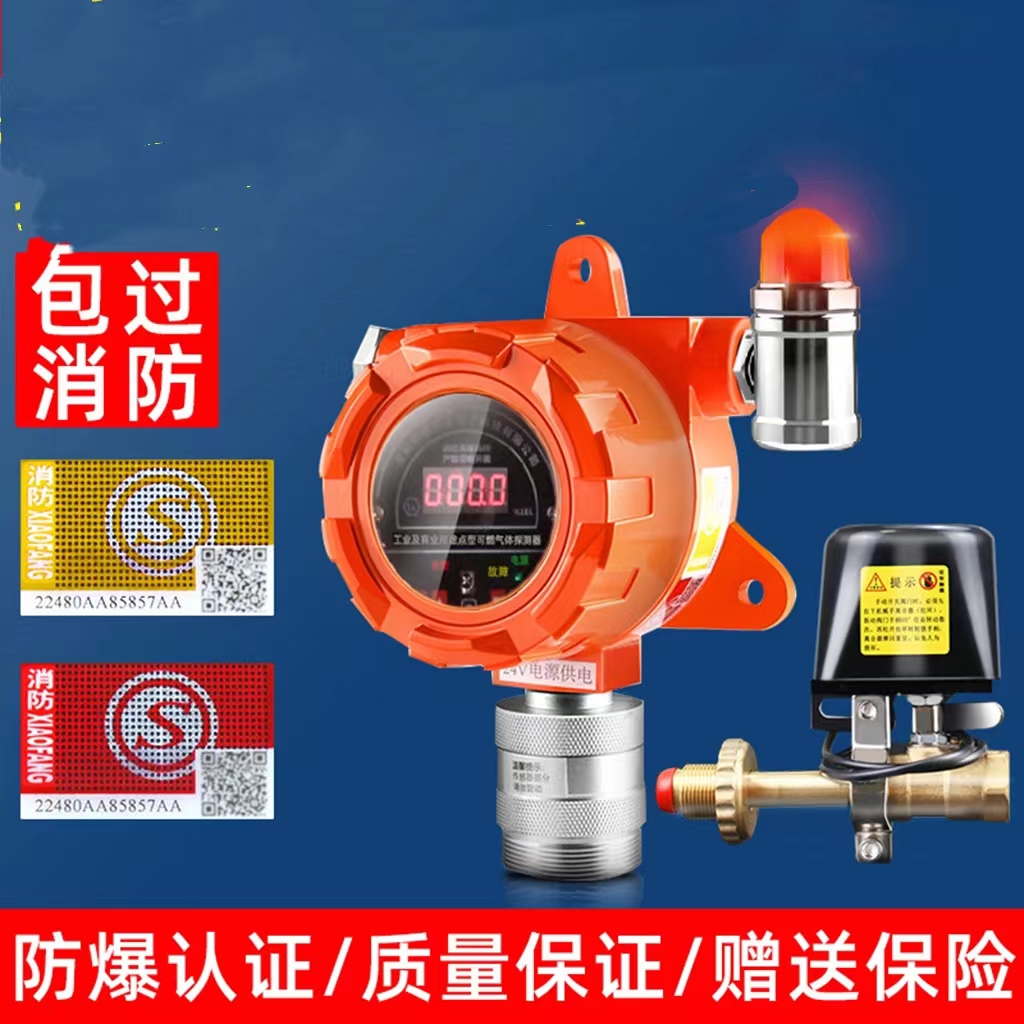

本产品为高稳定性可燃气体探测器（以下简 称探测器），用于工业及商业可燃气体的泄漏检 测。探测器选用催化式气体传感器件，具有响应速 度快，重复性好，工作稳定，使用寿命长，安装简 单。探测器内置MCU进行中央控制处理，各功能 模块直接或间接与MCU的I/O口线相连接，通过 固化在MCU内部的程序来完成探测器各功能模 块的正常工作，从而使探测器工作更加稳定，安全 可靠。本产品适合商业商铺区、工厂仓库、宾馆酒 店厨房、各类炼油厂、油库、化工厂、液化气站等存 在可燃气体的场所，进行安全监测。

功能特点：

●高稳定型传感器寿命长精度高 ●具有自检/自动复位功能 ●采用MCU微处理器控制性能稳定 ●故障自检并指示 ●采用SMT工艺制造，稳定性好

技术参数：

工作电压：AC220V

工作电流：≤ 25mA 报警电流：≤ 50mA 预热时间：180sec 低限报警设定值：20%LEL 高限报警设定值：50%LEL 量程范围：0% LEL ~ 100% LEL 控制输出类型：DC 12V脉冲 报警指示：低报--低报红灯闪亮； 高报--低报+高报红灯常亮 探测气体：甲烷 故 障：黄色指示灯常亮 寿命到期：黄色指示灯闪亮，请更换探测器 报警声压：>70dB/�m 工作温度：-10℃～+55℃（室内使用） 储存温度：-15℃～+65℃ 环境湿度：95％RH（无凝结现象） 安装方式：壁挂 报警方式：声光报警 外形尺寸：L 190mm* W190mm* H 55mm 执行标准：GB15322、1-2019 传感器寿命：3年

安装与接线：

1. 首先确定所需检测的气体比空气重或比空气 轻，比空气重的气体：液化石油气等；比空气轻的 气体：天然气、人工煤气、沼气等。 2. 根据燃气的轻重在合适的地方安装探测器。 探测比空气重的气体时：安装于高出地面0.3-1.0 米，距气源半径1.5米内；探测比空气轻的气体时： 安装于低于天花板�0.3-1.0，距气源半1.5米内 （详见下图 ) 。 3. 将安装螺丝固定于墙面，挂上探测器。 4 厨房安装时还应注意，安装位置不能离燃气炉 太近以免探测器受到炉具火焰的烘烤；不能安装在 油烟大的地方，以免引起误报警或导致探测器的进 气孔进气不畅，从而影响探测器的感应灵敏度；也 不能安装于排气扇、门窗边与浴室水汽较大处。 5 . 按图正确的接线，所有的接线安装必须符合国 家及地方的有效法规、标准。导线芯的粗细应适 当 , 连接探测器和其它辅助装置的导线应有色彩 标识，以免接错线。不恰当的连接将导致产品不能 正常工作。

操作说明：

本产品可以作为探测器单独使用，同时具备联网信 号输出功能。1.单独使用 (1)对照“安装与接线”将探测器装在合适的位置。 (2)接通探测器电源，电路进入3分钟预热自检状态 (三色灯交替闪亮+数码管数字跑马1-9显亮)。预热 完后，绿灯常亮，数显0，探测器进入正常工作状 态。 �.无线联网可选 WIFI/NB-IOT/315MHZ-433MHZ/LORA/4G 需具备智能手机一台，Wifi款需加2.4G的wifi 路由器，315MHZ-433MHZ需加配接机。 (2) 接通探测器电源，待自检状态完成进入正常工 作后，互闪电路进入预热状态，（闪烁约三分钟）。 Wifi款常按测试键8~12秒进入快闪，依APP配网 操作说明配网即可。 (3) NB款无需配网，直接手机扫描入网。 3.探测器探测到可燃气体泄漏达到报警值时，红灯 常亮，同时蜂鸣器发出“呜呜呜”报警声，（可订制 开启排风扇排出泄漏的燃气、驱动电磁阀或机械 手）切断燃气供应，可燃气体排除后，探测器自动 恢复到监控状态。 4.指示灯黄色常亮，表示探测器内部故障。5.指示灯黄色闪亮，表示探测器寿命到期，需更换 产品。 6.探测器内部故障时，先关闭探测器电源，然后再 开启，探测器重新自检，仍报故障，应切断电源，请 与售后服务中心联系。

产品测试：

探测器内部具有一组自检按钮（未接出），可用于检 测探测器的LED灯及蜂鸣器是否能够正常的工作， 当短碰自检按钮时，探测器绿黄红色LED灯全亮， 同时蜂鸣器发出“呜呜呜”报警声。 禁止用打火机直接对准探测器气体对流窗进行测 试，否则将会对探测器内部的传感器造成影响甚至 损坏传感器。如需测试，可将打火机的气体放入一 个空置的塑料旷泉水瓶中，然后将矿泉水瓶的瓶口 对准探测器的气体对流窗进行放气来测试。不要过 多的用燃气频繁试验，这样做会降低气敏元件的灵 敏度。燃气的报警浓度根据 GB GB15322、1-2019 标 准中所规定的值进行设定的。当环境空气中可燃气 体 浓度低于报警设定值时，探测器会自动停止报警， 恢复到监测状态。
