分享
品牌： |
鸿博创 |
所在地： |
广东 深圳市 |
起订： |
≥200 米 |
供货总量： |
10000 米 |
有效期至： |
长期有效 |
型号： |
JTW-LD-HK3003 |
使用长度： |
≤200m。 |
报警温度： |
105℃±10％ |
详情介绍
厂批JTW-LD-HK3003可恢复感温火灾探测器JTW-LD-HK3003/85/105 型缆式线型感温火灾探测器（以下简称探测器）是一种可恢
复式火灾探测产品，该探测器以中华人民共和国国家标准 GB16280-2014《线型感温火

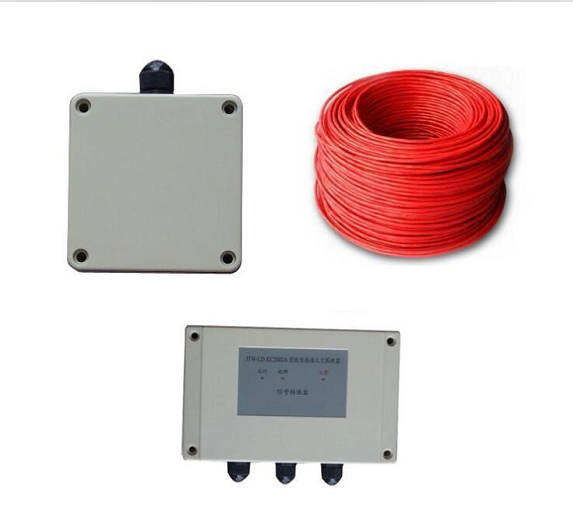

灾探测器》为其主要设计依据，具有定温火灾探测报警特性。该探测器由感温电缆、
信号处理单元、终端单元组成，采用继电器无源触点方式输出，可方便地与不同厂家
的火灾报警控制器配套使用，广泛应用于冶金、电力、石化等工业场合的火灾早期探
测。
二.工作原理
探测器由感温电缆、信号处理单元、终端单元组成。感温电缆采用两芯缆式结构，其芯线采用直径为 0.6mm 的金属丝，金属丝的外部有感温材料，芯线之间的阻抗随其周围温度的变化而改变；信号处理单元内设信号处理电路，其中包括信号采集、信号放大转换电路、显示电路等。信号处理单元与一定长度的感温电缆和终端单元连接使用，信号处理单元对感温电缆进行连续的监视，对于异常情况造成的温度升高和断线、短路进行报警。
三. 主要功能特点及技术性能
1.符合中华人民共和国国家标准 GB16280-2014《线型感温火灾探测器》的相关要求。
其动作性能的受热长度为 1 米。
2.具有定温报警功能，定温报警阈值为 105℃ 。
3.z大使用长度≤200m。
4.具有火灾报警、故障报警两组独立无源继电器触点输出。
5.可以监视感温电缆的开路、短路故障。
6.感温电缆采用绞合缆式结构，抗机械损伤、抗电磁干扰能力强。
- 1 -
四．主要技术参数：
|
1. |
报警温度 105℃±10％ |
|
|
|
2. |
使用环境温度：-40℃～70℃ |
|
|
|
3. |
使用环境相对湿度：≤95％，无凝露. |
|
|
|
4. |
工作电压： DC 24V-+50%25% |
|
|
|
5. |
静态监视电流： |
工作电压 30V 时 ≤25mA |
|
|
|
|
工作电压 24V 时 ≤40mA |
|
|
|
|
工作电压 10V |
时 ≤ 90mA |
|
6. |
报警状态电流： |
工作电压 30V 时 ≤40mA |
|
|
|
|
工作电压 24V |
时 ≤70mA |
|
|
|
工作电压 10V |
时 ≤ 160mA |
7.自恢复保险丝: 400 mA
8．火警输出形式： 继电器（报警时闭合）输出
故障输出形式： 继电器转换触点输出
9．继电器触点容量：1A/24VDC
10. 外形尺寸:
信号处理单元外形尺寸(长×宽 ×高): 160.0mm × 100.0mm × 64.5mm 终端单元外形尺寸(长×宽 ×高):80mm ×82mm × 56mm
产品三个月内有质量问题包换，二年保修，质量保证
【详细咨询】：深圳市鸿博创新科技有限公司 19820818901（同步微信）
