输出灵敏度： |
1.0~2.0mV/V |
综合精度： |
±0.1;±0.3;±0.5%F·S（线性+重复性+滞后） |
工作温度： |
-20~+65℃ |
详情介绍
一、产品简介及用途：

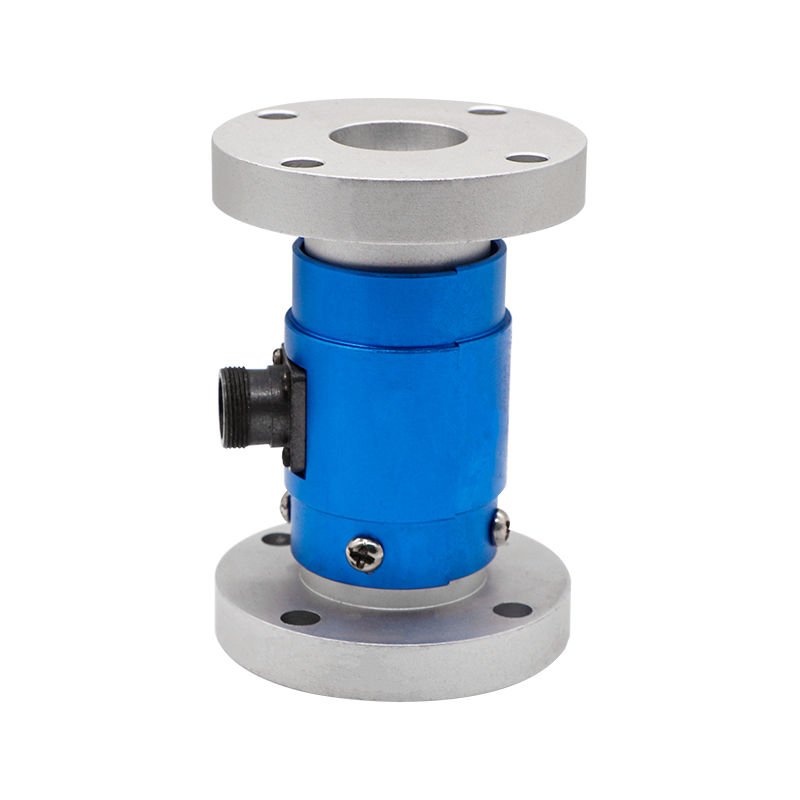

NJL-204A静态扭矩传感器，电阻应变为敏感元件和集成电路构成的一体产品，精度高，性能稳定可靠，中低量程扭矩测量，静态扭矩测量，两端均为法兰盘连接。安装使用方便。扭矩传感器采用德国技术和生产设备及先进的检测设备。
特性与应用
· 电阻应变为敏感元件和集成电路构成的一体产品，精度高，性能稳定可靠。
· 安装使用方便。
· 静态扭矩测量，两端均为法兰盘连接
二、产品结构与外形尺寸：
| 型号 | 量程 | A | B | ΦC | ΦD | ΦE | F | ΦG | M |
| NJL-204A | 0-100Nm | 85 | 10 | 59 | 22 | 12 | 5 | 49 | 4-φ6.5 |
| NJL-204B | 0-1000Nm | 95 | 20 | 98 | 40 | 20 | 6 | 80 | 8-φ10.5 |
| NJL-204C | 0-5000Nm | 95 | 20 | 125 | 50 | 40 | 6 | 105 | 8-φ12.5 |
| NJL-204D | 0-10000Nm | 160 | 30 | 190 | 80 | 30 | 6 | 160 | 8-φ19 |
| NJL-204E | 0-50000Nm | 220 | 45 | 308 | 130 | 80 | 5 | 250 | 12-φ26 |
三、产品规格选型
主要技术参数
| 测量范围 |
0~0.2,0.3,0.5,1,2,3,5,10,20,30,50,100Nm (NJL-204A) |
| 输出灵敏度 | 1.0~2.0mV/V |
| 综合精度 | ±0.1;±0.3;±0.5%F·S（线性+重复性+滞后） |
| 工作温度 | -20~+65℃ |
| 温度补偿范围 | -10~+60℃ |
| 零点温度影响 | ±0.1%F·S/10℃ |
| 激励电压 | 5~15VDC（推荐电压10VDC） |
| 响应频率 | 100μS |
| 绝缘电阻 | 2000MΩ/100VDC |
| 输入电阻 | 700±10/350±10Ω |
| 输出电阻 | 700±5/350±5Ω |
| 零点输出 | 0~±1%F·S |
| 安全过载 | 120%F·S |
| 材质 | 合金钢 |
| 电气连接方式 | 红/E+，黑/E-，绿/S+，白/S- |
