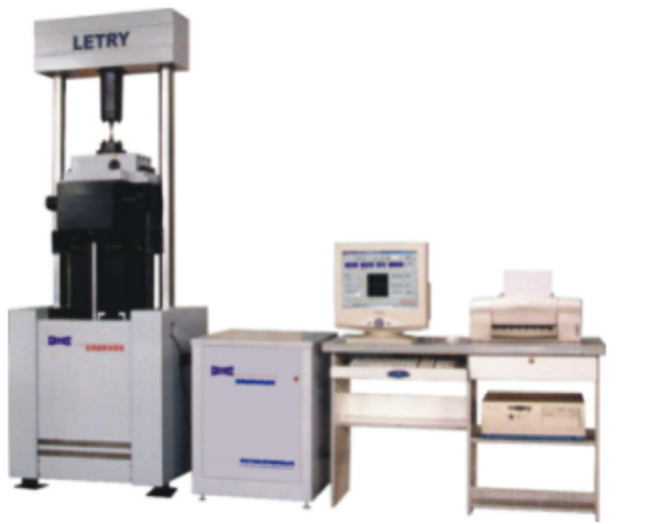

基于不同的应用，高频疲劳试验机还可分为电磁式与电机式两种。电磁式高频疲劳试验机的动态位移相对较小，但是可以提供高达500Hz的试验频率。电机式高频疲劳试验机在频率上不及电磁式但是提供了更大的位移量以满足结构件试验的需求。+

高频疲劳试验机主要配置及要求：

楔形夹具及附件用于室温下平板及圆形试样的夹持，应配置相应夹块保证满足以下试样的使用：

1、平板试样试样厚度a： 0.2～20mm； 2、圆形试样试样直径ф： 2～20mm。

室温螺纹夹具：

1、用于室温圆形螺纹接头试样； 2、 配置以下规格的内螺纹接头以满足同样规格外螺纹试样的使用： M8×1, M11×1, M14×1, M16×1, M22×1, M32×1；

金属材料疲劳裂纹扩展速率（da/dN）试验夹具及附件，应满足如下试样试验要求：

CT（紧凑拉伸）试样尺寸B（厚）×W（宽）为：12.5×25mm。

应变引伸计及附件：

1、 静态精度：不大于示值的0.5%；

2、 动态精度：不大于示值的1%；

3、 标距长度：25mm；

4、 应变范围：10%。

位移型(COD规) 引伸计及附件：

1、 动态精度：不大于示值0.5%；

2、 数据采集速率满足试验时的z大试验频率要求；

3、 变形范围不小于2.5 mm。

标准高温装置：用于100℃～1200℃金属的高温疲劳试验。

  加热炉：1、采用对开式加热炉，不锈钢外壳； 2、加热炉在机架空间内安装方便并留有足够空间； 3、加热炉尺寸范围：长/宽/高分别为250～400mm/150～300mm/150～300mm； 4、 炉膛内径≥80mm ；5、均热带长度≥50mm（均热带内的温度波动≤±5℃，温度梯度≤5℃）； 6、炉壳表面温度≤室温+50℃。

  温度测控装置：1、温度测量精度≤±1℃，并且室温自动冷端温度补偿偏差≤0.50C； 2、温度控制精度≤±1℃； 3、升温的温度过冲≤5℃； 4、独立的控制面板应简单明了，可进行手动、自动PID控温设置； 5、可由计算机进行控制温度的设置和实时温度数据的采集和升温过程图线显示。

  高温夹具：1、与加热炉配套使用，用于高温下圆形螺纹接头试样和板材疲劳试样； 2、配置M16内螺纹接头以满足同样规格外螺纹试样的使用； 3、配置相应夹具以满足厚度0.5～2mm板材试样的使用； 4、高温试验时，应保证试验和设备的安全正常进行，如需要进行夹具连接件的冷却，应具有循环水冷却系统。
