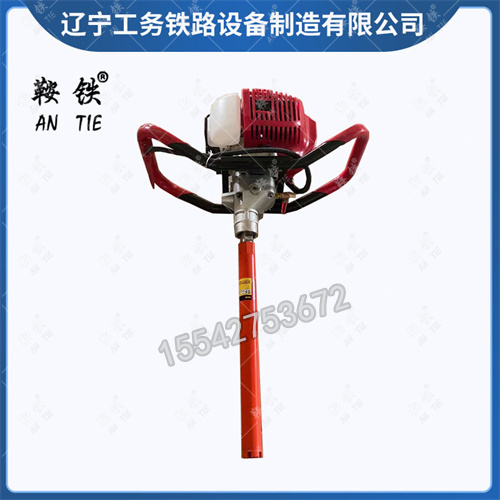

鞍铁ZQ-51尼龙套钻取机轨道器材作业方法
一年之计，莫如树谷;十年之计，莫如树木;终身之计，莫如树人。——管仲
鞍铁ZQ-51尼龙套钻取机轨道器材作业方法
ZQ-51尼龙套钻取机主要用于铁路混凝土轨枕螺栓更换过程的拔锚作业，主要用于铁路混凝土轨枕螺栓更换过程的拔锚作业。
技术参数：
1、 汽油机功率：1.47kW/7000rpm。
2、钻削直径范围：φ38mm-φ51 mm。
3、 主轴转速：1000 rpm。
4、 扩孔斜度：3:20。
5、 整机质量：43kg。
操作规程：
1、根据现场工作需要，安装φ31空心钻头或Φ13.5、φ9.8麻花钻头。具体方法：
φ31空心钻头的安装是松开主轴套筒处紧定螺钉，将钻头插入套筒，再拧紧紧定螺钉便完成安装。
Φ13.5或φ9.8麻花钻头的安装是在松开主轴套筒处紧定螺钉后，将随机附带的钻头座(钻头座可根据用户的需要，配置不同的规格，装夹麻花钻)插入套筒内，再将麻花钻头插入钻头座，然后拧紧紧定螺钉便完成了麻花钻头的安装。
2、选择与所钻钢轨型号相同的定位块10(此定位块为组合两用定位块，数字50表示50kg/m钢轨用，就要将带数字的面安装在靠近钢轨一侧，其它轨型类推，)安装到前板上。
3、检查汽油机的燃油量是否充足，如不足，先添加燃油。具体方法参照汽油机说明书(四冲程汽油机使用汽油和专用润滑油)。
4、将装有冷却液的注水桶11放在整机同侧，并把冷却水管13插入进水嘴3。
5、上道作业前检查：启动汽油机1，空转一分钟，检查传动部分是否灵活、有无异常杂音，螺纹连接是否松动，冷却是否畅通等。
6、抬起卡紧搬把6，使卡轨机构张开，放在钢轨上，调整卡轨机构调整螺母7，直至下压卡紧搬把时能牢固卡紧钢轨(一般情况下，夹具体8下部两尖部卡在大约钢轨轨腰部位)，松开后下道自如，保证钢轨待钻孔的中心与钻头中心一致(采用定位尺钻孔，详见10)，并且前板与钢轨底面目视垂直，定位块与钢轨轨腭及轨底上弧面紧密接触，然后下压卡紧搬把6，装卡牢固后便可进行钻孔作业。
7、钻孔前，先给注水桶11打气(一般在10下左右)，打开水阀12，然后启动汽油机，在各部件工作都无异常的情况下，扳动进给搬把9实施钻孔作业，钻孔时顶尖接触钢轨后，冷却液自动流出对钻头冷却。
8、钻孔时加力要均匀，切勿过猛，即将钻透时，要放慢进给速度。
9、钻孔完毕，操纵进给搬把9将钻头退回，关闭汽油机。然后关闭水阀12，拿走注水桶，再抬起卡紧搬把6松开卡轨机构，将钻孔机搬到另一钻孔位置按相同方法进行钻孔作业或整机下道。
10、本机定位尺5具有钻孔定位功能，即将钻孔机放到钢轨上，压下卡紧搬把6前，拉出标尺定位器4，将与所钻轨型对应的定位尺5(定位尺标识50表示50kg/m钢轨用，其它类推)从夹具体8套筒孔插入，标尺定位器4可使定位尺5对应于鱼尾板不同孔位定位(定位尺挡片端第一个凹槽便是距轨端面第一个孔的定位点，其它类推)。使定位尺挡片与钢轨端靠紧，压下卡紧搬把6，便可进行钻孔作业。注意：夹紧钢轨前，必须使定位块挡片与钢轨端面靠紧，以保证钻孔定位准确。
公司名称：辽宁工务铁路设备制造有限公司
咨询电话：400-8723-668
座机：0412-4948789
张经理：155-4275-3672
网址：www.lngwtl.com
辽宁工务铁路设备制造有限公司欢迎各界朋友莅临考察，期待与您的合作!
迈步科技新时代、 共筑铁路新旅程
辽宁工务铁路设备制造有限公司生产的其他型号钻孔机：电务专用钻孔机、ZG-13×13钢轨钻孔机、DGZ-31电动钢轨钻孔机、内燃钢轨钻孔机、NGZ-31内燃空心钻孔机、NGZ-23型钢轨钻孔机、RD07钢轨钻孔机、NZG-31型内燃钢轨钻孔机、EVOLUTION进口钻孔机、NZG-31IV内燃钢轨钻孔机、JNK-23钢轨钻孔机、stanley史丹利液压钢轨钻孔机、NLQ-45内燃混凝土螺栓钻取机、NLQ-45型轨枕螺栓钻取机、DZ-76型混凝土轨枕改锚机、RZ-3型提速岔枕、砼枕多用钻机、TZ型提速岔枕、砼枕多用钻机、磁力钻机、液压螺母劈开器、空心钻头刃磨机、钢轨麻花钻头、空心钻头、合金钻头、麻花钻头、RX内燃木枕钻孔机、手搬钻、SZG-32手动钢轨钻孔机。
