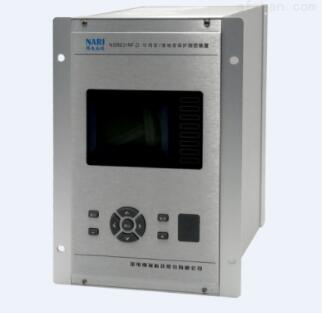

国电瑞微机综保NSP784变压器保护装置

1 应用范围

NSP784 配电变保护测控装置适用于 110kV 以下电压等级的站用变、接地变保护测控

装置，即可分散安装到开关柜、又可采用集中组屏的方式安装在控制室。

2 功能配置

2.1 保护功能

1) 三段可经复压闭锁的过流(其中第 3 段可设为反时限方式)

2) 两段可经复压闭锁的附加过流

3) 三段高压侧零序过流(零序电流可自产也可外加)

4) 三段低压侧零序过流(其中第 3 段可设为反时限方式)

5) 两段负序过流　　6) 低压保护

7) 零序过压保护　　8) 过负荷告警

9) 四段非电量延时保护　　10) 母线 PT 断线告警

11) 控回断线告警　　12) 独立的操作回路

13) 故障录波

2.2 测控功能

1) 遥测：Ua、Ub、Uc、Uab、Ubc、Uca、Ia、Ib、Ic、P、Q、F、COS、3U0、3I0H(高压侧零流)、3I0L(低压侧零流)等基本量;

2) 遥信：当地遥信：42 路，可通过改变扩展板扩展到 58 路;
