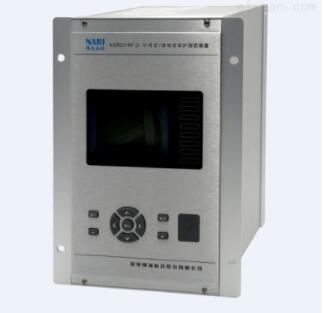

国电南瑞NSR612RF-D线路保护装置

1 功能配置

保护方面的主要功能有：

1)三段过流保护(复压方向可选);　　2)两段可经方向闭锁的零序过流保护(零序电流可自产、外接，第二段通过控制字选择跳闸或告警);

3)三相一次重合闸(检无压或不检);　　4)过负荷保护;

5合闸后加速保护;　　6)低周减载保护;　　7)低压减载保护。

测控方面的主要功能有：

1)23 路遥信开入采集、装置遥信变位;

2)正常断路器遥控分合;　　3)Ia、Ib、Ic、Ua、Ub、Uc、3Io、Uab、Ubc、Uca、3Uo、Pa、Pb、Pc、P、Q、S、COSφ、Fr等 19 个模拟量的遥测;

4)事件 SOE;　　5)动作波形记录;

4 零序过流保护

NSR612RF-D 设两段零序过流保护，各段有独立的电流定值、时间定值;零序电流可通过控制字选择采用外接方式还是自产方式(“零序电流采用自产”整定为 0 时，零序电流采用外接 CT 方式;

整定为 1 时，零序电流采用自产方式)。

零序过流一段固定跳闸;零序过流二段可经控制字选择是跳闸还是告警(“零序 II 段保护跳闸”整定为 1 时跳闸，整定为 0 时只告警)。

两段零序过流可经方向闭锁。通过控制字“中性点接地”选定接地方式(整定为 1 时，表示直接接地系统或小电阻接地系统;整定为 0 时，表示不接地系统)。对于不接地系统，方向灵敏角为90°(零序电压超前零序电流 90°);对于接地系统，方向灵敏角为-110°(零序电压滞后零序电流 110°)
