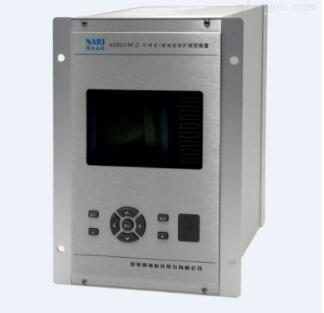

国电南瑞NSR631RF-D综保　　NSR631RF-D 为所用变/接地变保护测控一体化装置，实现所用变/接地变的保护、测控、操作等功能。

8.1 功能配置

保护方面的主要功能有：1)高压侧三段过流保护;2)高压侧三段零序方向过流保护(零序 CT

可选自产或外接)3)低压侧二段零序过流保护;4﹚过负荷告警;5)外部非电量开入保护。

测控方面的主要功能有：

1)23 路遥信开入采集、装置遥信变位、SOE 记录;　　2)正常断路器遥控分合;

3)Ia、Ib、Ic、Ua、Ub、Uc、Ioh、Uab、Ubc、Uca、3Uo、Pa、Pb、Pc、P、Q、S、COSφ、Fr 共 19 个遥测量;　　4)事件 SOE。

8.2 工作原理

8.2.1 高压侧三段过流保护

NSR631RF-D 设三段式过流保护(瞬时速断、I 段过流、II 段过流保护)，各段有独立的电流定值、时间定值和控制字。

8.2.2 高压侧零序过流保护

NSR631RF-D 设三段零序过流保护，各段有独立的电流定值、时间定值;零序电流可通过控制字选择采用外接方式还是自产方式(“零序电流采用自产”整定为 0 时，零序电流采用外接 CT 方式;

整定为 1 时，零序电流采用自产方式)。

零序过流一段、二段固定跳闸;零序过流三段可经控制字选择是跳闸还是告警(“零序 III 段保护跳闸”整定为 1 时跳闸，整定为 0 时只告警)。

三段零序过流可经方向闭锁。通过控制字“中性点接地”选定接地方式(整定为 1 时，表示直接接地系统或小电阻接地系统;整定为 0 时，表示不接地系统)。对于不接地系统，方向灵敏角为90°(零序电压超前零序电流 90°);对于接地系统，方向灵敏角为-110°(零序电压滞后零序电流 110°)。

8.2.3 低压侧零序过流保护

NSR631RF-D 低压侧设二段零序过流保护，各段有独立的电流定值、时间定值。

8.2.4 过负荷保护

NSR631RF-D 高压侧设过负荷保护。过负荷保护固定告警。

8.2.5 非电量保护

NSR631RF-D 设 4 路非电量保护，可由控制字选择跳闸或告警。4 路非电量逻辑一致。

8.2.6 高压侧母线 PT 断线告警

母线 PT 断线告警经电流闭锁判断，即三相电流均小于 0.05In 时，元件退出。母线 PT 断线采用线电压下降和负序电压上升判据，启动后延时 10s 告警。其动作值、返回值和系统参数中“PT 二次。
