1.1用途范围

本设备适用于电力、铁道、电器制造、化工、消防器材以及原子物理科研等部门对充有六氟化硫气体的设备、容器进行泄露检测，快速准确的进行六氟化硫气体定性、定量测量和分析。同时也适合于SF₆高压开关厂作为SF₆电器设备及出口产品的配套仪器。

1.2相关标准

本设备引用下列标准，通过引用标准中的相关条文构成本标准的条文。由此规定了本设备的技术要求、验收规则、检验方法、适用范围、包装要求、标志、运输及储存。

1、DL/T 639-1997 六氟化硫电气设备运行、试验及检修人员安全防护细则

2、GB11023-89高压开关设备六氟化硫气体密封试验方法

3、DLT846.6-2004 六氟化硫气体检漏仪

4、国电公司72号附件3[1999] 高压开关设备质量监督管理办法

5、GB/T 17626 电磁兼容试验和测量技术

6、GB/T 2423电工电子产品环境试验

7、DL/T596电力设备预防性试验规程

8、GB/T 6388 运输包装收发货标志

第二章 功能概述

随着国内变电站电压等级的逐步提高，目前电力部门SF₆高压断路器的使用量大约以15%/ 年的速度增长，在高压、超高压及特高压开关领域，SF₆气体几乎成为唯一的绝缘和灭弧介质，但SF₆高压开关大多是安装在室内，空气流动较为缓慢，一旦SF₆气体发生泄露，容易造成局部缺氧，致使工作人员因缺氧窒息，对人员生命安全造成极大的安全隐患。同时也对高压断路器的灭弧效果极大程度的降低，对断路器本体造成损坏。因此一旦发现SF₆气体发生泄露，就必须采取相应的措施，准确寻找到泄漏点，对泄漏点进行修复，及时消除高压断路器的安全隐患。

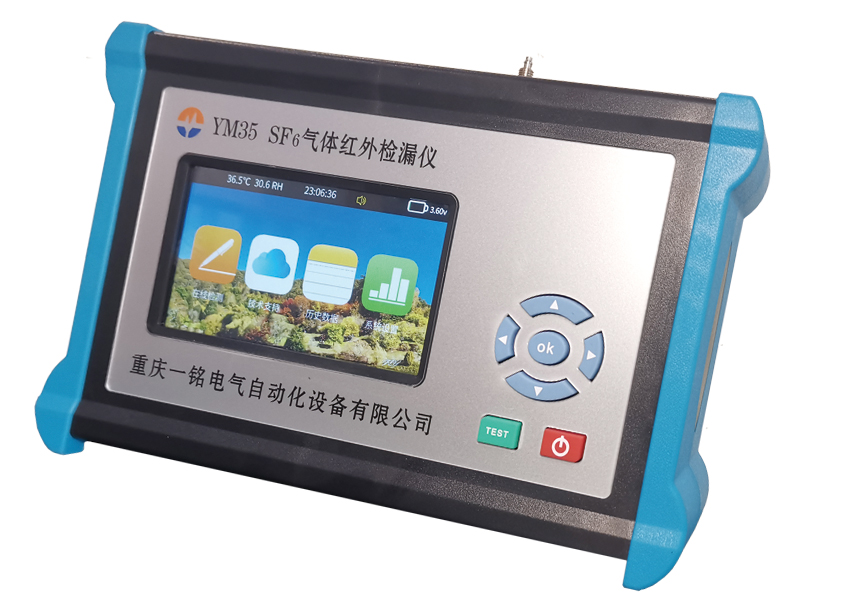

高精度手持式SF₆气体检漏仪通过检测SF₆气体浓度值，根据用户设定浓度阀值进行声光报警，以及检测数据变化趋势图等多种方式，准确的查找SF₆气体泄露点，对于SF₆设备检修带来极大便利。

2.1产品特点

¨ 采用国际先进的泵吸式，NDIR单光束双波长红外测量技术，检测灵敏度高、准确稳定；

¨ 采用高精度数字处理技术，以及独特的漂移控制及温度补偿电路，抗干扰能力强；

¨ 具备电池低电量、传感器故障、检测过程中超量程等全功能自检功能；

¨ 采用彩色大屏幕点阵式液晶显示、全中文菜单式功能管理；

¨ 检测过程实时显示检测数据，同时具备动态波形曲线分析图；

¨ 屏幕显示报警数值及曲线显示，采用蜂鸣器报警方式；

¨ 具备自校准功能；

¨ 大容量可充电锂电池，连续工作时间大于5小时；

¨ 时钟万年历功能；

¨ 体积小巧，便于手持测量；

¨ 具备20000条数据、波形存储功能，以及翻阅查询功能；
