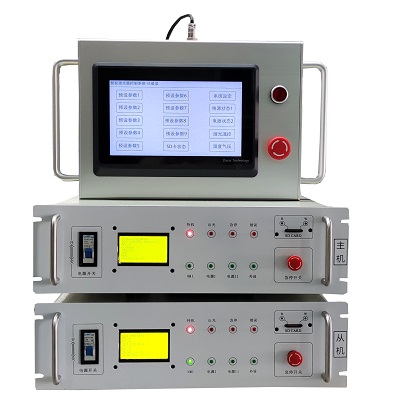

1.电源开关：用于电源的启动和关闭

2.液晶屏：用于显示电源当前通讯状态

3.状态指示灯：指示电源当前状态

4.存储卡接口：插入一张128M-16G的SD卡，存储6组温度控制数据

5.急停开关：按下后急停激光电源

其中，状态指示灯上层四个为红色指示灯，下排为绿色指示灯

红色指示灯分别为 待机 出光 急停 错误。

激光关闭时待机灯亮，激光开启时出光灯亮。若主机面板的急停按下、操作面板的急停按下、操作面板的绿色按钮抬起时，都将触发急停动作，急停灯亮，激光电源将关闭。

若激光器超温、激光温控通信失败等故障发生，错误灯发亮并关闭激光电源输出。故障恢复后自行熄灭，但激光电源仍被关闭，需要手动再次开启激光。

  绿色指示灯用于指示主机与外围设备的通讯指示。HMI为与操作面板的通讯状态，电源1 2 为两台激光电源的通讯指示，外设为与激光器内的温控板单元的通讯指示。

五：后面板介绍

2.激光电源接口: 9芯连接器用于连接两台LIPA型激光电源，485通讯与急停接口。其中1脚为485+ 2脚为485- ，678脚为急停输出端，为一组继电器的常开常闭触点。

3.操作面板接口: 15芯连接器用于连接专用的操作面板

4.激光器温度控制器接口: 13W3连接器用于连接激光器，为激光器内部的温控单元供电并与其通过485总线通讯。

5.Ethernet网口:用于网络通信控制或者通过电脑上位机同步显示控制数据

六、操作介绍

1.开机前检查所有连接线是否连接良好，连接器螺钉已经锁紧。检查SD卡插入正确。

2. 打开面板电源开关，显示如下

SDIO:FIND SD //机器检测到了SD卡片

FS:FS mounted //文件系统已经正确挂载

TOTAL=14796.0MB //SD卡容量14796MB

FREE=14795.2MB //SD卡剩余容量14795.2MB

Code=2E924F60 //密码，若开机密码遗忘 可使用计算器计算。

2E924F60 与 2E2E2E2E 取异或 得到 BC614E 转为16进制即为 12345678。

预设参数1-预设参数6 为6组设定好的激光器功率与镜片温度设定值。点击后进入预设界面。

以预设参数1为例，进入后可显示LD电源当前的电压与电流值，激光器的输出功率设定值，及温控状态(到达预定温度/正等待温度稳定/通讯错误)

点击[功率调节]按键，修改期望的设定功率。为安全起见，修改后不会立即生效，需要点击[功率确认]按键后才可生效。

[系统状态]按键可以查询/修改共320路的温度控制数据，还可查询16个激光器温度测量点的温度，以及激光器内的湿度与气压值。

[退出]按键返回待机模式，[开启激光]按键开启激光输出。

进入[系统状态]后 可以读取当前的镜片温控参数。其中CH为温控通道号，

PV 为当前测量值，SV为该组温度的设定值，每页面显示20组温控参数，使用[下一页]查询第二组的温控参数，共十六页。在温控第十六页按[下一页] 进入温湿度气压读取页面。

若发现某路温度失常，可使用[通道选择]选取该通道。然后使用[温度调节]

设定该通道的温度与pid值。值得注意的是该操作即时生效，但不保存在SD卡内。需要断电拔卡后，使用电脑的Excel编辑卡内文件。

[温度调节]的内容。设定pid参数，读取,应用等功能。

在温控第十六页按[下一页] 进入温湿度气压读取页面。

可显示16组激光器温度测试点的温度，及激光器内的湿度气压。按[返回]返回预设参数界面。

在预设参数内按退出 即可返回待机界面。

其中SD卡状态 为读取SD卡的当前状态。内有卡容量、剩余空间、挂载状态等参数查询。

系统设定 为修改开机密码，可设定1-8位的数字作为开机密码。
