SCT52240  双路 4A/4A 高速MOSFET/IGBT栅极驱动器, 可并联输出

• 4.5-24V宽供电电压
• 4A 峰值驱动拉电流和灌电流
• 双通道并联输出，增强驱动能力
• 低至-5V负压输入
• 支持TTL低压逻辑输入
• 13ns传输延迟
• 快速上升下降时间（典型值8ns）
• 双通道1ns典型值延迟匹配时间
• 55uA静态功耗
• 输入悬空时输入保持低电平
• 单个通道独立使能
• 170°C过热保护

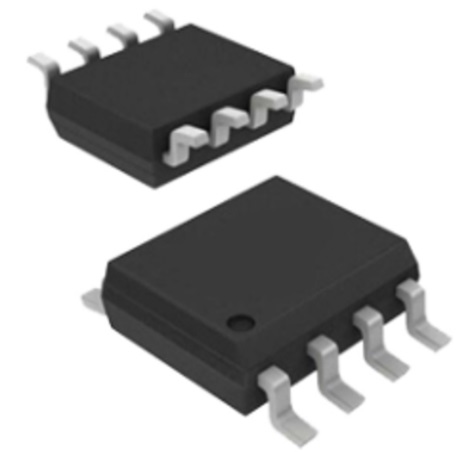

• SOP-8封装

SCT52240是是一款宽供电电压、双通道、高速、低测栅极驱动器，包括功率MOSFET，IGBT。单个通道能够提供高达4A拉电流和4A灌电流的轨到轨驱动能力，并实现轨到轨输出。高达24V宽电压范围提高功率器件开关瞬间栅极驱动的振铃幅值裕度。13ns输入输出传输延迟特性适合高频功率转换器应用。SCT52240输入具有宽迟滞电压，可以兼容TTL输入逻辑。 低至-5V负压输入能力，增强SCT51240对输入噪音的抗扰度。
该芯片具有55uA的静态电流。单个通道采用非重叠驱动设计避免输出级出现贯穿。
INA和INB双通道采用严格延迟匹配设计，并设定死区时间，保证SCT52240双通道可以并联使用，增加驱动能力。
SCT52240具有170C过热保护。提供SOP-8封装。
