品牌: |
艾克思科技 |
所在地: |
广东 深圳市 |
起订: |
≥1 个 |
供货总量: |
100 个 |
有效期至: |
长期有效 |
输出频率: |
24,27.12,40.68,68,80,110,或定制频率 |
数字调制输入: |
3.3V TTL电平 |
射频动态范围: |
≥50dB |
详情介绍

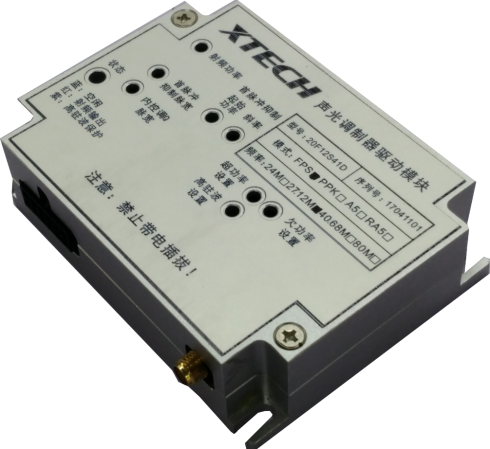

一、产品介绍
该型低功率射频源兼容古奇声光驱动,专为声光调制器/声光Q开关设计。该模块支持双路数字调制与一路模拟调制,使用户方便控制输出射频的脉宽与功率。该模块支持射频同步技术,在射频输出电压过零附近进行数字调制,增强激光的出光稳定性。
二、特性
1. 24M,27.12M,40.68M,68M,80M ,110M 或定制其他频率,推荐使用40.68MHz和27.12MHz
2. 石英晶体稳频
3. zui大可选功率:25W
4. 双路TTL调制输入,一路固定脉宽,一路可调脉宽
5. 一路模拟输入,线性调节射频功率
6. 射频同步技术,保证激光高稳定性
7. 超功率/欠功率报警,高驻波保护
8. 12/15/24V供电电压可选,推荐使用12V
三、应用
古奇声光调制器/声光Q开关驱动
四、型号介绍
RF-AABCCDEEF
AA:输出射频功率 20 =20W
B:工作模式:
F=首脉冲抑制 P=预脉冲抑制 A=模拟A模式,B=模拟B模式,C=模拟C模式
CC:供电电压 12=12V供电
D:射频同步
S=支持射频同步,此时数字触发信号被延时至射频过零触发
N=不支持射频同步,此时数字触发信号即时作用于射频
EE:射频频率 24=24M,27=27.12M ,41=40.68M
F:数字触发端口数 S:单触发 D:双触发
五、参数
1、输出频率:24,27.12,40.68,68,80,110,或定制频率
2、谐波:≤-20dbc
3、数字调制输入:3.3V TTL电平,可定制上升/下降沿有效 或高电平/低电平有效
注意该模式需要订货时确定
4、射频动态范围:≥50dB
5、射频输出上升/下降沿: ≤35ns
6、数字调制重频:固定脉宽触发输入:1Hz-1MHz ,变脉宽触发输入:0-10MHz
内部固定延时范围:1-20μs。
7、工作模式: F=首脉冲抑制 P=预脉冲抑制 A=模拟A B=模拟B C=模拟C
注意工作模式需要订货时确定
8、模拟功率控制输入:0-5V,输入阻抗1.5k 可选0V时zui大功率 或 5V时zui大功率
注意工作模式需要订货时确定
9、射频输出阻抗:50Ω,电压驻波小于1.5:1
10、工作电流:≤3A
11、工作温度: +10℃ 至 +55℃ 无结露
注意该模块必须进行足够的散热
12、效率:>50%
六、连接器
1、RF输出连接器: SMA母头
2、信号/供电连接器:5557连接器,12Pin
3、连接器引脚
1 同步输出 7 射频同步控制
2 脉冲抑制输入 8 低功率报警输出
3 定脉宽调制输入 9 高功率报警输出
4 地 10 高驻波报警输出
5 可变脉宽调制输入 11 使能信号
6 模拟调制输入 12 供电电压输入
七、面板控制电位器调节孔
1、射频功率:调节输出射频的功率
2、首脉冲抑制脉宽:调节首脉冲抑制窗口时间
3、内控调Q脉宽:内部固定延时调节
4、首脉冲抑制起始功率:调节当FPS/PPK刚启动时的射频功率
5、首脉冲抑制斜率:调节当FPS/PPK功能启用后的射频幅度下降斜率。
6、超功率设置:设置该射频源输出功率的上限监测值
7、欠功率设置:设置该射频源输出功率的下限监测值
8、高驻波设置:设置该射频源驻波上限监测值
八、指示灯
1、当模块处于非射频输出状态(例如通电,但未使能),蓝灯亮。
2、当模块处于射频输出状态(例如通电,使能)红灯亮。
3、当模块检测到驻波过高时将自动切断射频输出,并保持紫色(蓝红灯全亮),指示有高驻波故障发生。
九、安装尺寸
十、接线图
