分享
品牌： |
博耐斯 |
所在地： |
辽宁 沈阳市 |
起订： |
≥1 台 |
供货总量： |
81 台 |
有效期至： |
长期有效 |
型号： |
FT43 FT44 FT47 FT14 TD45 TD16 TD42 BNSS |
规格： |
DN15mm-DN200mm |
使用介质： |
蒸汽 |
详情介绍
蒸汽节能型疏水器，杠杆式疏水阀，冷凝水大排量疏水阀
杠杆疏水阀用途

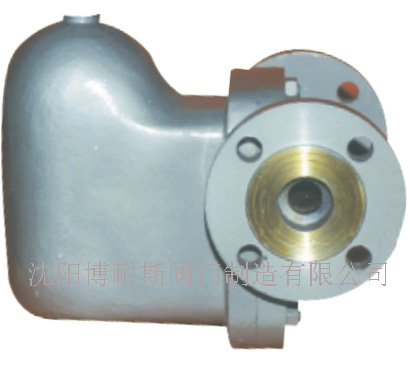

博耐斯FT43H/FT44H杠杆浮球式疏水阀，广泛用于工业蒸汽加热设备，各种大型热交换器及干燥机、夹套锅等，适用于冷凝水大排量在的工作场合。微信：sy1668
结构特点及工作原理
-
采用轧装阀机械(新SCCV开关方式)，具有优良的密封性和耐久性。
-
平衡双阀座设计，比一般的疏水阀体积小而排量大，适用于大排量的用汽场所。
-
内装双金属片空气自动排放阀，可防止空气气堵和蒸汽汽锁。
-
采用U型双金属通气口，可缩短设备起动时间。
-
全部部件安装在阀盖上，阀无需从配管上卸下，就可维修保养，简单方便。
示意图
主要零件材料表
| 主要零部件材料袋 | 材料 |
|---|---|
| 阀体、阀盖 | WCB、HT250不锈钢 |
| 阀座、阀芯 | 不锈钢 |
| 浮球 | 不锈钢 |
| 控制架 | 不锈钢 |
| 热敏元件 | 哈氏合金 |
技术参数表
| 产品型号 | 公称通径DN（mm） | 连接方式 | 使用压力（MPa） | 温度（℃） | 外形尺寸（mm） | ||||
|---|---|---|---|---|---|---|---|---|---|
| L | L1 | H1 | H2 | W | |||||
| SFT14-16 | 15~20 | 螺纹 | 0.01~1.6 | 250 | 125 | 155 | 55 | 55 | 155 |
| SF14-16 | 15~25 | 螺纹 | 0.01~1.6 | 250 | 190 | 220 | 120 | 80 | 140 |
|
F44-16 （SFT43） （SFT46） |
15~20 25 |
法兰 | 0.01~1.6 | 350 |
195 215 |
255 | 85 | 115 | 110 |
|
32~50 65~80 |
法兰 | 0.01~1.6 | 350 |
230 270 |
345 420 |
175 218 |
110 125 |
190 220 |
|
| SUNA23 26H |
15~20 25 32~50 |
法兰 | 0.01~4.0 | 350 |
195 215 230 |
145 235 |
60 125 |
90 145 |
|
