0-20kV高精度可调高压稳压测试电源

器件耐压测试专用

一：应用范围

A: 高压二极管反向耐压测试

B: 普通二极管反向漏电流

C: 高压电容耐压测试

D: 玻璃釉电阻非线性性能测试

E:氙灯击穿电压测试

F: 材料耐压测试

二、特点

高精度恒流恒压高压输出源 它拥有0~20kV的电压输出能力, 0.005%的电压分辨率精度, 0.01uA的电流分辨率精度, 近零的放电火花能量, 极低的纹波系数, 可恒流, 恒压工作。

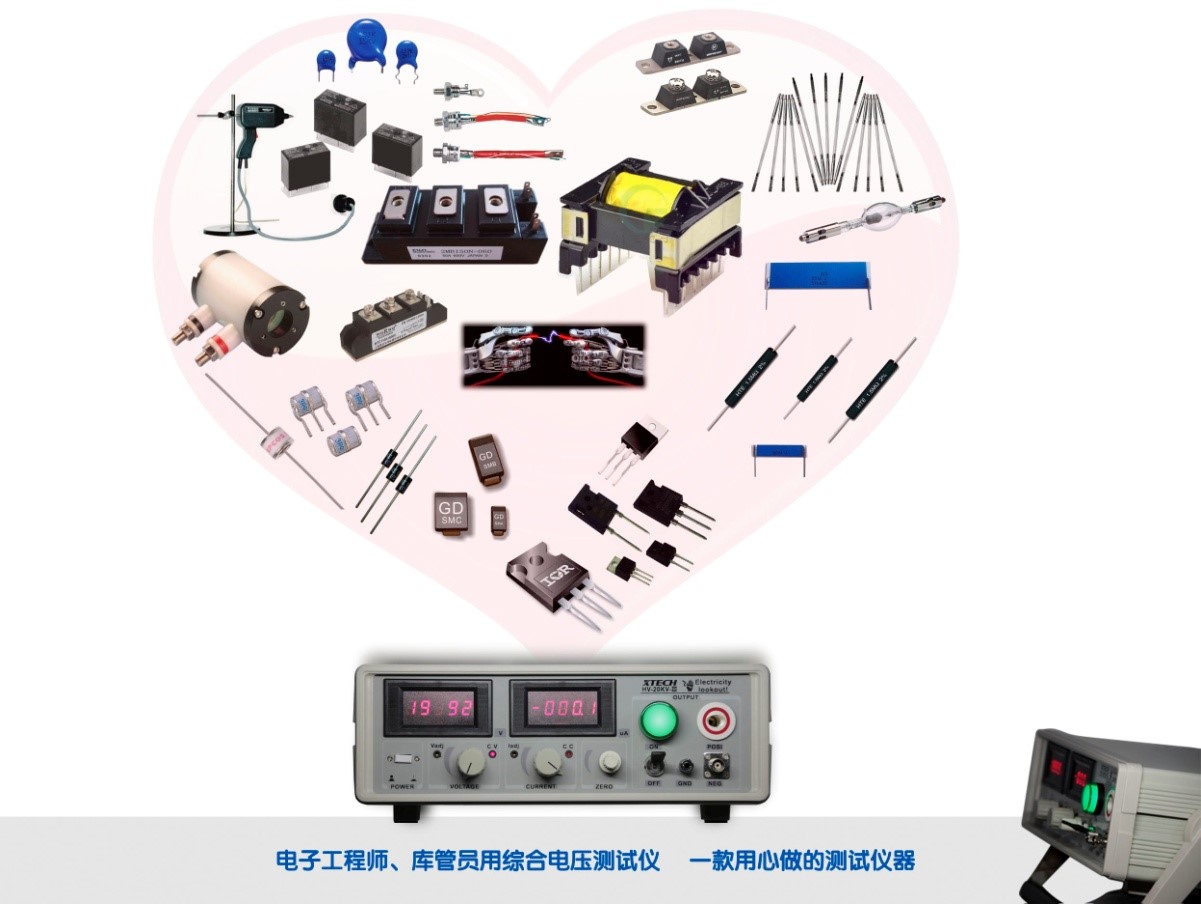

器件快速筛选高压二极管, 高压磁片电容, 高压电阻, 玻璃釉电阻, 气体放电管, 氙灯, 调Q晶体。

绝缘耐压测试绝缘胶带, 漆包线, 环氧树脂, 气体放电管, 继电器触点, 光耦耐压, 氙灯电离电压, 气体灯电离电压。

直流安规测试 可测试设备的安规耐压, 提高产品档次和产品的安全性。

静电干扰模拟 单片机, DSP, STM32, 信号板等弱电控制板容易受到静电干扰和损坏, 本测试仪可产生可调强度空间火花干扰, 模拟人体静电放电, 发现产品容易受干扰点位, 提高产品抗干扰性、抗静电冲击的能力。

高压电压表 关闭高压输出, 测试仪可作为一款0~20kV的高压电压表, 拥有1.2G的超高输入内阻,4位半的显示精度, 可用于测试各种高压模块的输出电压。

三：电源参数

图1器件耐压测试电源操作前面板

（一） 前面板界面介绍：

1. 电源开关：用于电源的启动和关闭；

2. 电压旋钮：调节电压输出高低，如果需要调节到电压，调节之前需要将恒流值设定为非零状态；进行测试前，先将电压旋钮逆时针旋转到z小，当按下输出开关进行测试时,顺时针缓慢旋转到所需要的电压值。(当旋钮到两端极限值时，会机械限位，请不要加力继续转，否则会造成旋钮机械损坏)。

3. 电流旋钮：调节恒流或者限流值大小；进行测试前，先将电流旋钮逆时针旋转到z小，测试时顺时针缓慢旋转到所需要的电流值，电流值z大设定到100μA。

4. 输出开关：下推输出开关，停止高压输出，该开关上推，输出高压；注意：关机时，输出开关请提前关闭；开机时，输出开关处于关闭状态。（此开关采用法国战机导弹发射同款开关，手感极佳！）

5. 电流检测端：为BNC结构，该端口的芯为电源负极，包层为系统地；将配备的高压负极接线端接入高压负极，进行相关测试；电流采样通过芯线进入内部，所以在恒流控制输出情况下，芯线尽量短且远离干扰源。（测试二极管反向耐压时，芯线尽量短，从而降低外界电磁干扰影响，必要时候采取屏蔽盒进行屏蔽测试。）

6. 检测屏蔽层：高压电源的负极，它用于屏蔽被检测的微弱电流，消除50Hz市电等外界干扰；它也可作为高压电源的负极使用，流过此接口的电流不显示；

7. 接地：和保护地接在一起；（可以不接，用本电源测试电路时，将接地电极与被测电路的地连接，起到共地作用。）

8. 电压微调：当显示电压和实际电压不相等时，通过此口调节，使得相等；（电源在出厂前已经做了电压定标，但企业与企业之间的标准存在微小的差别，通过微调，可以满足贵公司特殊的要求。如需重新标定，请专业人士操作，防止偏离真实值；）

9. 电流微调：当显示电流和实际电流不相等时，通过此口调节，使得相等；（注意事项同第8点；）

10.     电压显示：4位半数字显示表，显示范围-19999到+19999；

11.     电流显示：4位半数字显示表，显示范围-199.99到+199.99；

12.     电压模式：如果指示灯亮，说明仪器工作与恒压状态；

13.     电流模式：如果指示灯亮，说明仪器工作与恒流状态；

14.     输出警告指示：果指示灯亮，说明仪器已经输出高压，注意高压绝缘，杜绝手触碰高压端；

15.     高压正极：高压正极的输出口；

16.     电压非线性修正TF卡口：（选配高级功能）输出高压和实际高压存在线性误差的时候，可通过比例调节解决；非线性修正是解决比例调节不能解决的问题，目的是获得±0.005%极高的电压分辨率；具体的操作步骤是，使用excel软件，将实际电压和显示电压输入表格，然后存入128M 存储空间大小的TF卡，再将TF卡插入修正口；
