输出电压： |
1200-4200 V |
高压脉冲边沿： |
<30.0nS |
温度分辨率： |
0.01 ℃ |
详情介绍
一：性能特点
|
A：4路方波输出调Q电源 B：晶压1.2-4.2kV独立可调 C：加压/退压脉冲边沿＜30ns D：内置信号发生器，外触发频率计 |
E：内建四路延迟器，步进100ns F：光耦隔离的外触发输入 G：TTL触发同步信号输出 H:定宽50ns差分窄脉冲输出 |
二：应用范围 (驱动“普克尔斯盒”)
A：KDP B：LiNbO3 C：其它
三：电源参数
|
类型 |
数值 |
单位 |
备注 |
|
输出电压 |
1200-4200 |
V |
步进10V |
|
高压脉冲边沿 |
<30.0 |
nS |
当负载＜10pF时， 使用附带导线 |
|
调Q晶体 |
KDP、LiNbO3 |
|
|
|
延时 |
100 -999999 |
ns |
z大延迟不超过1/f-脉宽 |
|
脉宽* |
50 |
Ns |
50%电压时脉宽 |
|
工作频率 |
0-10 |
Hz |
短时工作频率≤1000Hz |
|
输出接口 |
高压BNC |
|
差分输出，加压调Q |
|
电源输入 |
12 |
V |
|
|
功耗 |
<40 |
W |
空载功耗低于10W |
|
触发信号z高电平 |
3.3-5.0 |
V |
TTL电平 |
|
触发信号上升沿 |
<1 |
uS |
|
|
同步信号输出 |
TTL |
|
|
*：高压输出脉宽调节为选配功能。
四：调Q驱动简介

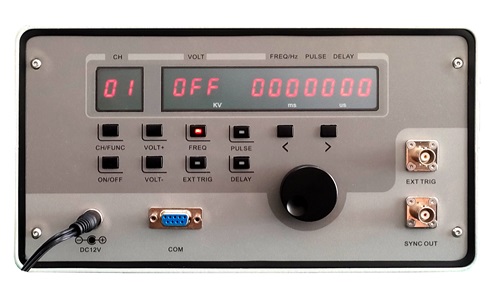

图1 前面板图
1、 CH/FUNC开关与CH显示:用于切换本机的四个通道。按CH时，CH显示将从01-04滚动显示，指示当前选中的通道号码。后侧的VOLT显示与7位频率脉宽延时显示器则显示该选中通道的电压与频率脉宽延时参数值。
2、 ON/OFF开关:该开关用于打开/关闭对应通道（CH）的高压输出。开机时默认四个通道全部关闭高压输出。按下此开关时VOLT从OFF变为电压值，表示该CH通道输出高压开启，使用VOLT+/VOLT-即可增减该路电压。
再次按下ON/OFF开关即可关闭该通道高压输出。
3、 VOLT+/VOLT-与VOLT显示:当VOLT显示为数字时，可使用 VOLT+/VOLT-按键调节输出电压值。长按按键时电压步进值变为100V，方便快速改变电压。松手后稍等几秒再次短按时，电压步进值恢复为10V。
4、 FREQ按键:当该按键按下时，该按键发光。表示当前的7位频率脉宽延时显示器显示参数为触发频率值。当EXT TRIG按键灯亮时，7位显示器显示为外触发频率值，单位1Hz；当EXT_TRIG按键熄灭时，7位显示器显示为内部信号发生器的触发频率，单位1Hz。
5、 EXT TRIG按键与输入BNC口：用于接入外触发输入，触发信号为3.3V-5VTTL电平，触发为上升沿触发，信号吸收的电流小于10mA。本电源由于内部功率元器件的限制，为防止频率过高而损坏电源，触发信号输入频率不应超过电源额定频率10Hz（10s内可工作z高1000Hz频率）。请注意，该接口应在关机时连接，请勿开机连接。当该按键发光时，表示触发信号由外接BNC触发信号提供。该按键熄灭时，表示触发信号由内部频率发生器提供。。
6、 PULSE/DELAY按键:作用与FREQ按键类似，PULSE按键灯亮时7位显示器显示为当前通道的脉宽值(由于本机设计为固定脉宽，此参数无效)。当DELAY按键灯亮时7位显示器则显示当前通道相对于触发信号的延时值。
7、 SYNC同步输出:用于输出LVTTL的同步信号，用于触发示波器或其他设备。当EXT TRIG按键灯亮时，直接输出从EXT TRIG外触发信号同步的波形。当EXT TRIG按键灯灭时,输出本机内置信号发生器脉冲波形。
8、 黑色编码器旋钮与左右按键:用于设置对应通道的频率脉宽延时值。
使用左右按键切换待修改数字位，使用编码器旋钮旋转即可调节参数。
|
按键灯 |
7位频率脉宽表显示值 |
左右按键/编码器 |
|
FREQ |
内部频率发生器频率值 |
调节内部频率发生器频率 |
|
FREQ+EXT TRIG |
外触发BNC口输入频率 |
无功能* |
|
PULSE(忽略EXT TRIG) |
对应CH通道的输出脉宽 |
调节对应通道的输出脉宽** |
|
DELAY(忽略EXT TRIG) |
对应CH通道的触发延时 |
调节对应通道的触发延时 |
*：在外触发模式下左右按键与编码器仍可控制内部信号发生器的频率值，但不显示，请勿在切换至外触发模式下转动编码器。
**：部分机器不支持脉宽调节，该项参数无效。
9、 供电接口：接入12V供电电源，电源供电能力应≥5A，尽量使用随机附带的电源适配器供电。
10、 COM口，用于远程控制调Q电源或固件升级用，该接口功能尚在开发中。
图2 后面板图
高压输出端子OUTPUT:通过屏蔽电缆连接电光晶体。注意：高压危险，请勿带电拆装晶体/导线/插头，务必断开电源插头再进行连接。接通电源后即使前面板高压开关处于关闭OFF状态也不要接触输出导线，当高压启动后，电缆芯将有高压直流或脉冲输出，应与其他任何导线/金属外壳/光学平台保持足够距离(>1cm),防止火花放电。输出高压线芯除了连接晶体外，不可短路/延长/过度靠近(<1cm),高压打火可能损坏电源，或附近的其他设备。
后面板共有四个通道CH1-CH4，OUTPUT为晶体高压输出；TEST 为测试接口，本机未用。测试晶体高压时应使用专用的1000:1衰减探头，有关高压测量的注意事项，可阅读后续高压测量章节。
晶体两端连接至同一个通道的两个OUTPUT即可。例如连接CH1通道的晶体，将随机附带的高压BNC-同轴线一端插入HV-SQU-4的CH1通道两路OUTPUT口，晶体两条线分别连接至两条同轴线芯即可。
五：调Q驱动波形
1.输出波形时序图：
