一、触屏真彩无纸记录仪概述

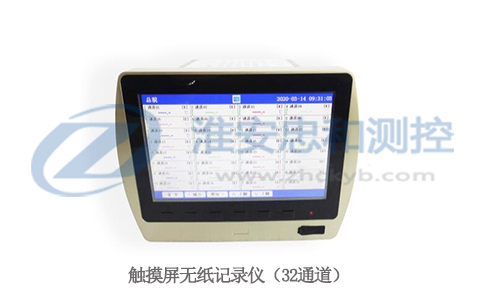

ZH-130RP型触屏真彩无纸记录仪有1~36路万能输入通道（可组态选择输入：标准电压、标准电流、热电偶、热电阻、毫伏等信号）。可带64路报警输出或32路模拟量变送输出，Mobus RTU RS232/485通讯接口，以太网接口，微型打印机接口和USB接口，TF卡插座；可提供传感器配电；具有强大的显示功能，实时曲线显示，历史曲线追忆，棒图显示，报警列表显示等。人性化的外观设计、完美的功能体现、可靠的硬件品质、精湛的制造工艺，使它具有更高的性能价格比，广泛应用于冶金、石油、化工、建材、造纸、食品、制药、热处理、水处理等各种行业工业现场。
四、触屏真彩无纸记录仪使用注意事项及安装
4.1使用注意事项
4.1.1对使用本仪表的注意事项
●本仪表中塑料零部件较多，清扫时请使用干燥的柔软布擦拭。不能使用苯剂，香蕉水等药剂清扫，可能造成变色或变形。
●请不要将带电品靠近信号端子，可能引起故障。
●请不要对本表冲击。
●如果您确认从仪表中冒烟，闻到有异味，发出异响等异常情况发生时，请立即切断供电电源，并及时与供货商或我公司取得联系。
●为确保仪表测量正常工作，仪表在使用前请通电热机30分钟
4.1.2、对使用外部存储媒体的注意事项
●存储媒体是精密产品，请小心使用。
●除插入和取出存储媒体外，运行时请关上硅胶盖。存储媒体和USB接口应减少与灰尘的接触以得到保护。
●使用U盘、TF卡请注意静电保护。
●推荐使用本公司配套外部存储器产品。
●关于存储媒体的一般使用注意事项，请参见所使用的存储媒体所带的使用说明书。
4.2仪表安装
4.2.1安装场所
请安装在下述场所。
●安本仪表为盘装式。
●安装的地方要安装在室内，且能避开风雨和太阳直射。
●为了防止本仪表内部温度上升，请安装在通风良好的地方。
●请选择机械振动少的地方安装。
●水平的地方
安装本仪表时请不要左倾或者右倾，尽量水平（可后倾z大30°）
注意：
l 将仪表从温度、湿度低的地方移至温度、湿度高的地方，如果温度变化大，则有时会结露，热电偶输入时会产生测量误差。这时，请先适应周围环境1小时以上再使用。
l 如果在高温条件下长时间使用会缩短LCD的寿命（画面质量降低等）。请尽量不要在高温（大约40℃以上）条件下使用。
请不要安装在下述地方：
●太阳光直射到的地方和热器具的附近
请尽可能选择温度变化小，接近常温（23℃）的地方。如果将仪表安装在太阳光直射到的地方或者热器具的附近，会对仪表内部产生不好的影响。
●油烟，蒸汽，湿气，灰尘，腐蚀性气体等多的地方
油烟，蒸汽，湿气，灰尘，腐蚀性气体等会对仪表产生不良的影响。
●电磁发生源的附近
请不要将有磁性的器具或磁铁靠近本仪表。如果将本仪表安装在强电磁场发生源的附近，由于磁场的影响会带来显示误差。
为避免仪表发生异常工作，现场使用射频发生器时需与仪表保持20cm以上的距离
●不便于观看画面的地方
本仪表显示部分用的是7英寸的TFT真彩LCD，如果从极其偏的角度看上去就会难以看清显示，所以请尽量安装在观察者能正面观看的地方。
4.2.2安装方法
●安装尺寸（单位：mm）
●仪表的安装
（1）、安装方法
A、从仪表盘前面放入仪表
B、用仪表所带的安装支架如下图所示安装
▲在仪表两侧用四个安装支架固定
（2）、安装图
● 仪表接线图 （仪表尾部端子图）
ZH-130RP型触屏真彩无纸记录仪有1~36路万能输入通道（可组态选择输入：标准电压、标准电流、热电偶、热电阻、毫伏等信号）。可带64路报警输出或32路模拟量变送输出，Mobus RTU RS232/485通讯接口，以太网接口，微型打印机接口和USB接口，TF卡插座；可提供传感器配电；具有强大的显示功能，实时曲线显示，历史曲线追忆，棒图显示，报警列表显示等。人性化的外观设计、完美的功能体现、可靠的硬件品质、精湛的制造工艺，使它具有更高的性能价格比，广泛应用于冶金、石油、化工、建材、造纸、食品、制药、热处理、水处理等各种行业工业现场。
二、触屏真彩无纸记录仪主要技术参数
| 测量输入 | |
| 输入信号 | 电流：0~20mA、0~10mA、4~20mA |
| 电压：0~5V、1~5V、0~10V、±5V、0~20 mV、0~100mV、±20mV、±100mV | |
| 热电阻：Pt100、Cu50、Cu100、BA1、BA2 | |
| 线性电阻：0~400Ω | |
| 热电偶：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26 | |
| 输出 | |
| 报警输出：继电器常开触点输出，触点容量3A/250VAC（阻性负载） | |
| 馈电输出：DC24V±1，负载电流≤250mA | |
| 通讯输出：RS485/RS232通讯接口，波特率1200~57600bps可设置，采用标准MODBUS RTU通讯协议，RS-485通讯距离可达1公里；RS-232通讯距离可达：15米；EtherNet通讯接口，通讯速率为10M，（只适用于局域网） | |
| 综合参数 | |
| 测量精度 | 0.2%FS±1d |
| 采样周期 | 1秒 |
| 设定方式 | 手动触屏（16通道以上）及面板轻触式按键（16通道以内）两种设定方法（二者选其一）；参数设定值密码锁定；设定值断电永久保存。 |
| 显示方式 | 大7英寸800*480点阵宽屏TFT高亮度彩色触屏液晶显示，LED背光、画面清晰、宽视角。屏幕亮度可以自由调节显示内容可由汉字，数字，过程曲线，棒图等组成，通过面板按键可完成画面翻页，历史数据前后搜索，曲线时标缩放变更等 |
| 存储容量 | 内部Flash存储器容量4G Byte |
| 记录间隔 | 以秒为单位任意按需要自行设定选择。 |
| 使用环境 | 环境温度：-10～50℃；相对湿度：10～90%RH（无结露）； 避免强腐蚀气体。（注：若现场环境恶劣，定货时务必特殊说明） |
| 工作电源 | AC85～264V(开关电源)，频率范围：50-60HZ，z大功耗：30VA |
三、触屏真彩无纸记录仪产品选型
| ZH-130RP | 触屏真彩无纸记录仪 | |||||||||||
| 外形尺寸 | 3 | 185×154 mm（开孔尺寸：138×138 mm），1～36通道 | ||||||||||
| 输入通道数量 | 01 | 1个通用输入通道 | ||||||||||
| 02 | 2个通用输入通道 | |||||||||||
| … | … … | |||||||||||
| 36 | 36个通用输入通道 | |||||||||||
| 模拟输出通道数量 | 0 | 无模拟量输出 | ||||||||||
| 1 | 1路模拟量输出，0～10/4～20mA可设 | |||||||||||
| … | … … | |||||||||||
| 32 | 32路模拟量输出，0～10/4～20mA可设 （32通道以上不能带输出） | |||||||||||
| 报警输出数量 | 00 | 无继电器输出 | ||||||||||
| 01 | 1个继电器输出 | |||||||||||
| … | … … | |||||||||||
| 64 | 64个继电器输出 （32通道以上不能带报警输出） | |||||||||||
| 馈电输出 | N | 无馈电 | ||||||||||
| V12 | DC12V馈电/400mA | |||||||||||
| V24 | DC24V馈电/400mA | |||||||||||
| 打印接口 | 0 | 无 | ||||||||||
| 1 | 带打印接口 | |||||||||||
| 通讯功能 | 0 | 无通讯接口 | ||||||||||
| 1 | RS232通讯接口 | |||||||||||
| 2 | RS485通讯接口 | |||||||||||
| 3 | 带RJ45以太网功能 | |||||||||||
| USB转存功能 | 0 | 无数据转存功能 | ||||||||||
| 1 | USB数据转存功能 | |||||||||||
| 电源 | A | 85～265V，45～55Hz | ||||||||||
| 附件 | 微型打印机（含电源） | |||||||||||
| 记录仪上位管理软件 | ||||||||||||
| RS485/RS232转换模块 | ||||||||||||
| 说明 | 36通道不能再带电流信号或者报警信号输出；30通道z多可以带16路电流信号或者报警信号输出； 24通道z多可以带32路电流信号或者报警信号输出/z多可同时带16路电流信号与16路报警信号输出；具体要求以公司解释为准！ | |||||||||||
四、触屏真彩无纸记录仪使用注意事项及安装
4.1使用注意事项
4.1.1对使用本仪表的注意事项
●本仪表中塑料零部件较多，清扫时请使用干燥的柔软布擦拭。不能使用苯剂，香蕉水等药剂清扫，可能造成变色或变形。
●请不要将带电品靠近信号端子，可能引起故障。
●请不要对本表冲击。
●如果您确认从仪表中冒烟，闻到有异味，发出异响等异常情况发生时，请立即切断供电电源，并及时与供货商或我公司取得联系。
●为确保仪表测量正常工作，仪表在使用前请通电热机30分钟
4.1.2、对使用外部存储媒体的注意事项
●存储媒体是精密产品，请小心使用。
●除插入和取出存储媒体外，运行时请关上硅胶盖。存储媒体和USB接口应减少与灰尘的接触以得到保护。
●使用U盘、TF卡请注意静电保护。
●推荐使用本公司配套外部存储器产品。
●关于存储媒体的一般使用注意事项，请参见所使用的存储媒体所带的使用说明书。
4.2仪表安装
4.2.1安装场所
请安装在下述场所。
●安本仪表为盘装式。
●安装的地方要安装在室内，且能避开风雨和太阳直射。
●为了防止本仪表内部温度上升，请安装在通风良好的地方。
●请选择机械振动少的地方安装。
●水平的地方
安装本仪表时请不要左倾或者右倾，尽量水平（可后倾z大30°）
注意：
l 将仪表从温度、湿度低的地方移至温度、湿度高的地方，如果温度变化大，则有时会结露，热电偶输入时会产生测量误差。这时，请先适应周围环境1小时以上再使用。
l 如果在高温条件下长时间使用会缩短LCD的寿命（画面质量降低等）。请尽量不要在高温（大约40℃以上）条件下使用。
请不要安装在下述地方：
●太阳光直射到的地方和热器具的附近
请尽可能选择温度变化小，接近常温（23℃）的地方。如果将仪表安装在太阳光直射到的地方或者热器具的附近，会对仪表内部产生不好的影响。
●油烟，蒸汽，湿气，灰尘，腐蚀性气体等多的地方
油烟，蒸汽，湿气，灰尘，腐蚀性气体等会对仪表产生不良的影响。
●电磁发生源的附近
请不要将有磁性的器具或磁铁靠近本仪表。如果将本仪表安装在强电磁场发生源的附近，由于磁场的影响会带来显示误差。
为避免仪表发生异常工作，现场使用射频发生器时需与仪表保持20cm以上的距离
●不便于观看画面的地方
本仪表显示部分用的是7英寸的TFT真彩LCD，如果从极其偏的角度看上去就会难以看清显示，所以请尽量安装在观察者能正面观看的地方。
4.2.2安装方法
●安装尺寸（单位：mm）
●仪表的安装
（1）、安装方法
A、从仪表盘前面放入仪表
B、用仪表所带的安装支架如下图所示安装
▲在仪表两侧用四个安装支架固定
（2）、安装图
● 仪表接线图 （仪表尾部端子图）
