一、用途

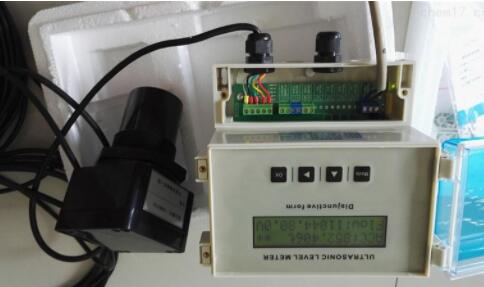

UTG21系列福建明渠超声波流量计与量水堰槽配合使用，测量明渠内水的流量。主要用于测量污水厂的污水排放口、城市下水道的流量及农田水利中的渠道等。

由于本公司仪表采用超声波穿过空气，以非接触的方法测量。因此在粘污、腐蚀性液体条件下，比接触式的仪表，具有更高的可k性和n用性。

二、原理说明

UTG21系列福建明渠超声波流量计直接测量的是渠道或者水槽内的液体高度。用于明渠测流量时，在明渠上安装量水堰槽。量水堰槽把明渠内流量的大小转成液位的高低。仪表测量量水堰槽内的水位，再按相应量水堰槽的水位—流量关系推算出流量。

1、超声波测液位原理

发射超声换能器发射出的超声脉冲，通过传播媒质传播到被测液面，经反射后再通过传声媒质返回到接收换能器，测出超声脉冲从发射到接收在传声媒质中传播的时间。再根据传声媒质中的声速，就可以算得从换能器到液面的距离。从而确定液位。因此我们可以计算出探头到反射面的距离D = C*t/2(除以2是因为声波从发射到接收实际是一个来回，D是距离，C是声速，t是时间)。再通过减法运算就可得出液位值。

2、量水堰槽的测流量原理

流通顺畅的明渠内流量越大，液位越高;流量越小，液位越低(如图2.1)。通过测量水位可以推算出流量。普通明渠内流量与水位之间的对应关系，受渠道的坡降比和表面的糙度影响。在渠道内安装量水堰槽，产生节流作用，使明渠内的流量与液位有固定的对应关系，这种对应关系主要取决于量水堰槽的构造尺寸，把渠道的影响尽可能减小。

UTG21系列常用的量水堰槽有，直角三角堰、矩形堰和巴歇尔槽(如下图)

安装注意事项：

1：变送器上部的两个进线孔孔径8mm，请使用线径为6mm～8mm的电缆;

2：露天放置变送器时，进线孔的压紧螺母、前后盖务必拧紧，否则防水效果降低;

3：若进线口不使用，请在进线孔内塞一个6mm～8mm的电缆头，然后拧紧压紧螺母;

4：由于变送器采用LCD液晶。虽然本公司使用的液晶是宽温的，但是阳光长时间暴晒，还是会影响液晶的寿命，所以，变送器室外放置时，请尽量将LCD液晶面朝北。
