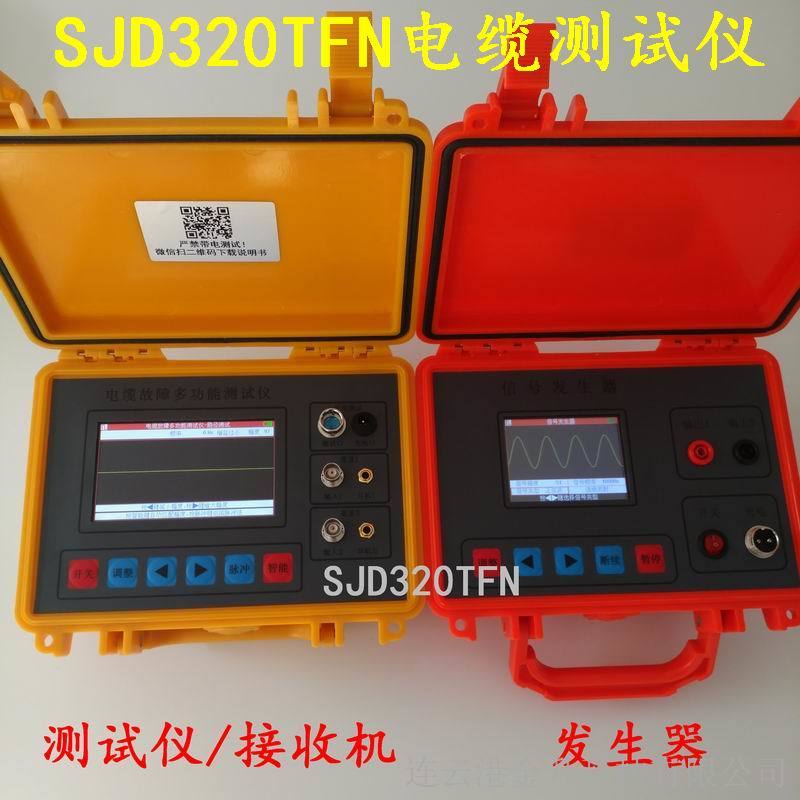

一、产品特点： （SJD320TFN电缆故障多功能测试仪地埋线断线短路漏电故障检测定位）
1.大屏幕彩色液晶显示(480*280 点阵),不论白天还是夜晚都清晰可见。人性化界面中文菜单设计,只需几个键,即可完成全部测试操作。
2.结合了脉冲反射测试法和电磁感应测试法,可以测试断线、混线、严重绝缘不佳、对地漏电等类型的故障。3.保留有手动分析功能,可以选择不同的测试范围分析故障波形。
4.波形对比功能,可以同时显示2 个波形,通过对比好线和故障线波形的差异确定故障位置。
5.采用自动增益和自动阻抗平衡技术，代替繁琐的电位器调节。
6.配合信号发生器探测铠装地埋电缆准确走向及对地漏电位置。
7.采用可充电锂电池,智能充电,无需值守。
8.体积小,重量轻,便于携带。
二、 产品简介（SJD320TFN电缆故障多功能测试仪地埋线断线短路漏电故障检测定位）
电缆故障多功能测试仪采用 ARM+FPGA+大点阵彩色液晶显示技术研制成功的*新一代电缆测试产品。具有脉冲反射测试断线、短路长度,配合信号发生器探测铠装电缆准确的走向及对地漏电故障位置等功能,适用于测量低压铠装地埋电力电缆、视频监控电缆、有线电视同轴电缆、全塑电缆的断线、短路、
对地漏电等故障的精准位置。是缩短故障查找时间、提高工作效率、减轻线路维护人员劳动强度的得力工具。在路灯电缆维护、农田水浇地电缆故障查修、区及园林绿化带电缆、野外动力电缆、高速公路、厂矿企业、通信基站等直埋供电电缆故障排查中应用。本仪表具有强抗干扰能力,能在高压线下测试使用
三、技术指标（SJD320TFN电缆故障多功能测试仪地埋线断线短路漏电故障检测定位）
1.脉冲反射测试法:
●*大量程:8km(16km/32km 可定制)
●测试盲区:Om
●测试精度:*高 1m
● 脉冲宽度:40ns-10us 自动调节
● 阻抗平衡自动调节
●增益调节:自动和手动相结合
2.路径/漏电测试单元:●适用对地绝缘阻值小于 500K9 的漏电(相地或相铠)故障。
●测试精度:不大于1米
●测试电缆地埋深度不小于3米
(1)通道I:内部采用了高性能滤波电路,可以和探杆配合测试直埋电缆对地漏电位置,也可以和探头配合测试线路的路径走和对地漏电位置。
(2)通道 II:内部采用了全频接收电路,可以和探杆配合测试直埋电缆对地漏电位置。(如果通道I 效果良好,可以不用使用此 端口)
●充电时间约5 小时，充满电后连续工作时间8小时。
●体积：220*160*90MM³
●重量:1.3Kg
