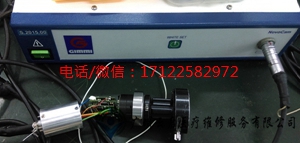

吉米GIMMI S.5109.00冷光源维修实例

故障分析及处理：

1.电源损坏。

2.按键启动控制电路损坏
经检查，开关电源的各路输出电压值均正常，由此判断故障出在按键启动控制相关电路上。该控制电路工作原理为：当按下启动开关时，KL1得电吸合，进而KA1亦得电吸合，其常开触点闭合，光耦U4导通，氙灯供电电路控制回路得电工作，输出高压给氙灯点火后再转为低压供电。
按此思路检查如下：按下启动开关的时候同步测量KL1线圈两端有5伏电压，但触点未进行相应转换，由此判断KL1损坏，因手头无同型号继电器，故考虑用其它5伏供电的继电器代换。换好后试机发现还是不能吸合，且按下启动开关时线圈两端电压陡降，远达不到该继电器的工作电压。经画出该继电器控制原理图进行分析，发现其控制电路与常见继电器不同，实测这两种继电器的线圈阻值相差很大，因此判断该故障继电器非一般继电器。经多方查找此种继电器资料，判断其属于单线圈的磁保持继电器，相当于一种“双稳态继电器”。该种继电器的最大特点就是具有保持功能，一旦置位或复位，即使线圈断电，继电器仍保持原状态。其工作原理是通过给线圈通上额定正或负直流工作电压使其触点进行置位或复位。分析至此，换上相同功能的继电器后该机恢复正常。
心得体会:在检测和维修过程中，发现损坏的元器件时，必须结合原理图了解该元器件在电路中的作用及其相关的技术参数，只有这样才能少走弯路。
