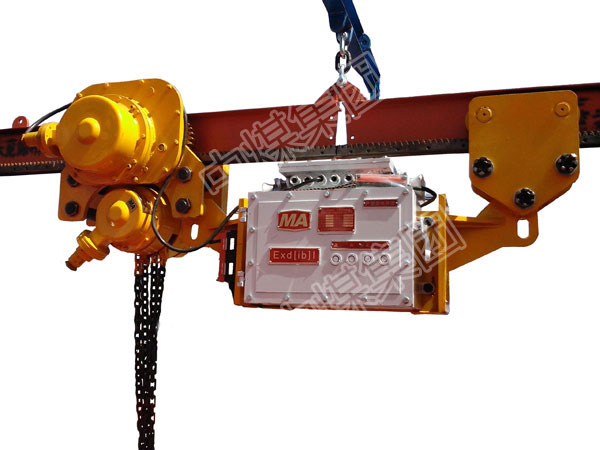

DDD8J矿用隔爆型单轨吊车

DDD8J矿用隔爆型单轨吊车 厂家    DDD8J矿用隔爆型单轨吊车 技术参数

DDD8J矿用隔爆型单轨吊车产品介绍

DDD8J矿用隔爆型单轨吊车主要用于井下材料、设备等物件的运输。由电动葫芦、行走车、轨道、吊挂组件、电控系统、电气限位等部件组成。标准配置轨道长度为100米，每节轨道长度为 3米。其特点：（1）二或三路可逆空气启动器；（2）可与FYJ(A)及FYF(A)本质安全型遥控接收及发射装置配接，实现井下无线遥控；（3）采用 JDB 电子综合保护器，可分别对二或三路负载的过载、过流、断相、漏电进行有效保护。
DDD8J电动单轨吊车主要用于煤矿井下需要各种长短起重运输距离的巷道和综采面上下端头超前支护区段的运输。轨道形式为齿条式16＃标准工字钢。

DDD8J矿用隔爆型单轨吊车主要特点

1、结构紧凑、布局合理、故障率低。
2、移动方便，可随工作面一同推进。
3、控制系统采用防爆无线遥控，安全性高，可做到人货分离。
4、设置多重保护，保证设备及人员的安全。
5、操作简单，可大大降低工人劳动强度。

DDD8J矿用隔爆型单轨吊车主要技术参数

参数名称 单位 参数数值
牵引力 kN 8
吊放重量 t 5
标准配置行走运行速度 m/min 20
吊放运行速度 m/min 0.8
适应坡度 ° ≤ 18
吊车外形尺寸（长 × 宽 × 高 ) mm 1860×870×590
100 米标准配置：t 4.722
通过能力
垂直半径 m >5.5
水平半径 m >3.5
遥控距离 m ≤ 15
各种坡道上运载的物料质量
坡道坡度（°） 0—8° 10 12 14 16 18
吨位（t） 5 4.3 3.5 3 2.6 2.3
结构特征
该机结构由起吊装置、行走机构、轨道、吊挂组件、电缆拖曳装置、电控系统等组成。出厂整机长度为99米，每节轨道长度为3米，扣式连接。轨道由工字钢及齿条组成，行走机构由电机、减速箱等部分组成，减速箱的输出行走齿轮与齿条啮合。起吊装置安装在行走机构下方。整机靠吊挂组件与十字梁或锚杆连接，通过锚杆或十字梁固定在巷道的顶板上。
工作原理
轨道靠吊挂组件通过锚杆或十字梁固定在巷道的顶板上。整机沿轨道行走，起吊装置将重物从地面吊起，启动行走电机，电机将动力传递给减速箱，经三级减速后传递到行走齿轮上，行走齿轮与轨道上的齿条相啮合，从而驱动其沿轨道行走，达到运送物料的目的。
