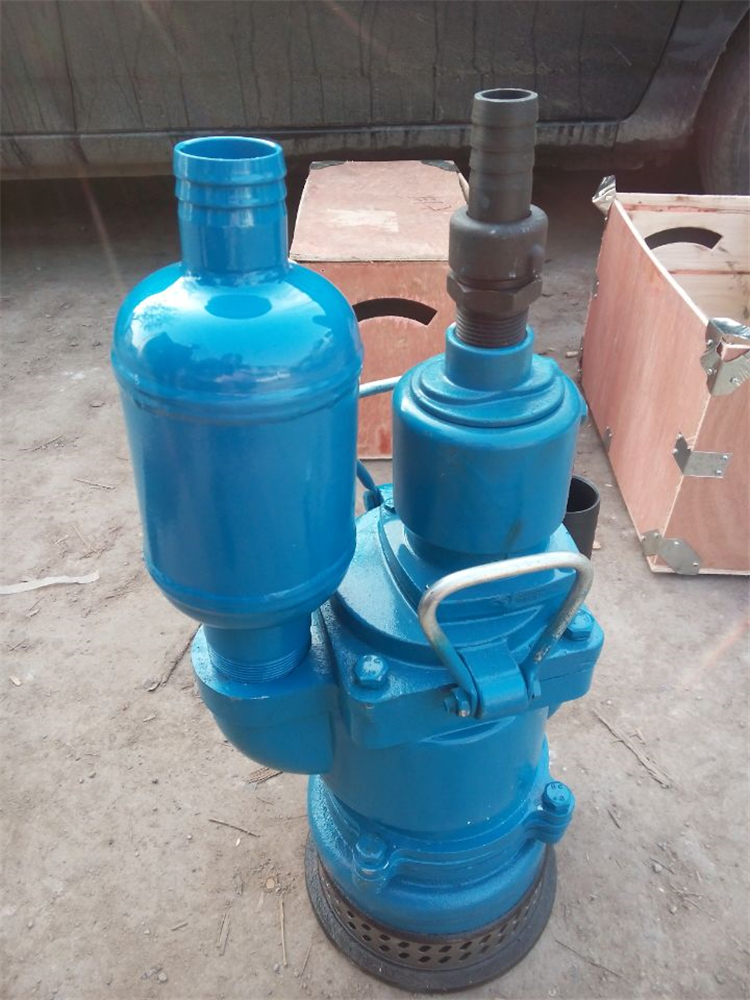

内蒙古风动排沙排污潜水泵 QYW25-45叶片式风动潜水泵

风动排沙排污潜水泵，QYW25-45叶片式风动潜水泵，叶片式风动潜水泵，矿用风动排沙排污潜水泵，叶片式矿用风泵

宇成QYW25-45叶片式风动潜水泵不受电源、潮湿、粉尘等条件限制，特别是易爆易燃，震动、高温恶劣工况场合有着电动潜水泵不可替代的安全性和可靠性。在含有瓦斯与煤尘的作业面及其它场合使用安全可靠。

一、QYW25-45叶片式风动潜水泵介绍：

QYW25-45叶片式风动潜水泵，总体结构简单，外形美观、体积小重量轻，移动拆装维护保养方便；水泵运行平稳、流量大，实际扬程高；叶轮和泵体无配合间隙，排水排污能力强；起动、停止迅速，并有过载保护作用，不会因过载而发生故障。QYW25-45叶片式风动潜水泵主要适用于矿山开拓、掘井巷道、竖井井筒及化工、油轮、造船等各种易燃易爆恶劣工况现场，有压缩空气作动力的施工排水作业。

二、QYW25-45叶片式风动潜水泵参数：

型号 QYW25-45

扬程（m） 45

流量（m3/h） 25

使用风压（MPa）0.4-0.7

耗气量 （m3/min）5-6

耗油量 (mL/h）50

总重（kg）31

转速（r/min） 3500-4000

外形尺寸（L×W×H）（不包括接头和消声器）（mm）350×200×500

三、QYW25-45叶片式风动潜水泵结构与工作原理：

QYW25-45叶片式风动潜水泵由风动马达、水泵、油雾器、管接头和消声器五个部分组成。

1.风动马达部分：由转子、叶片、气缸、壳体、上、下气缸盖、轴承压盖、顶盖等组成。转子上有四条均布的径向槽，槽内配有叶片，上、下气缸盖上各有一只吹气眼。风泵启动时，高气压从吹气眼将槽内叶片吹开，同时大量高气压从主风道进入气缸，推动叶片、驱使转子旋转作功。在壳体下方留有密封腔，腔内有密封圈将气、水隔开。密封圈采用弹簧密封，并利用气、水的压力，使密封圈内涨，增强密封效果。

2.水泵部分：由泵体、叶轮、泵座等组成。叶轮装在转子轴上，拧紧叶轮螺母，装上泵体、泵座，放入水中，转子带动叶轮旋转，在离心力的作用下，水流压入泵体的涡道内，并顺着出水管排出。

3.油雾器部分：由油雾器壳、油雾器杆、调油阀芯等组成，油雾器装在顶盖上，壳内装满润滑油。

4.管接头部分：由进风组合接头和出水弯头两部分组成。进风组合接头安装在进风口处。

5.消声器部分：消声器是由钢板冲压焊接而成，装在排气口处。

泰安市宇成矿用设备有限公司主营矿用风动潜水泵，有涡轮式和叶片式的，型号有很多种，像FWQB，FQW，FWB，BQF，QYW等型号，采购时只需要说明是涡轮式的还是叶片式的，流量跟扬程即可。
