电动试压泵作为一种管道试压的常用设备，在家装过程中发挥着不小的作用，其主要用于管道的压力测试，以此来判断管道是否有漏水的现象。一般常见的试压泵有手动试压泵、电动试压泵（包括2D电动试压泵，3D电动试压泵，4D电动试压泵）、计算机控制试压泵等，接下来我们主要以4D电动试压泵来为大家作简要介绍。

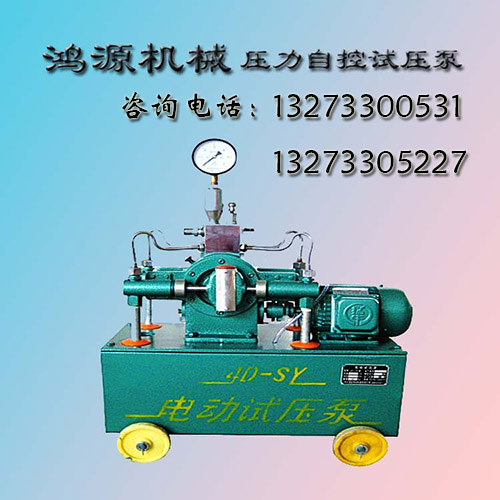

一、4D-SY电动试压泵结构特点
本泵由电机经摆线针轮减速，通过曲柄轴（曲柄轴直接与减速机输出轴固连）滑块的作用，把旋转运动转变为往复运动，并驱使十字头在水平滑道里往复移动，带动柱塞在液缸内往复运动，这样，工作介质通过吸入、排出阀，形成高压液体排出。
集水体左侧装有超压安全阀，开启压力出厂时校准在1.15-1.25倍的额定工作压力内。集水体前部右侧设置有放压阀，用于紧急情况下卸压（但不允许作为被试容器卸压用）。
液力缸是试压泵的关键部件，它由柱塞副和阀系两大部分组成，其中柱塞与填料、导向套、套筒（额定压力小于或等于40Mpa泵不设套筒）；阀与阀套为关键零件和易损件，它们为相互配合的偶件。
1、起动电动机，检查空车运转是否正常，声晌应均匀无异常杂音，排水应均匀，无明显波动。然后停机。
2、将被试容器与试压泵的排出口连接起来，大中型压力容器（容积>10L～20L），在试验前先用清水灌满被试容器，小型压力容器（容积＜4L为了利于保压，试验回路应配置不小于4L的蓄能容器。
在使用试压泵泵前务必详尽阅读说明书。
在安装使用过程中，如有什么问题或出现故障，请参照说明书解决和排除，如不能得到解决可及时与我厂联系。如用户对试压泵有什么特殊要求，我们可进行专门设计。
一、4D-SY电动试压泵结构特点
本泵由电机经摆线针轮减速，通过曲柄轴（曲柄轴直接与减速机输出轴固连）滑块的作用，把旋转运动转变为往复运动，并驱使十字头在水平滑道里往复移动，带动柱塞在液缸内往复运动，这样，工作介质通过吸入、排出阀，形成高压液体排出。
电机与减速机直连，立式固定在底座上，两个液力缸对置安装在底座两侧，一同固定到水箱上，水箱下部装有四个轮子，供移动使用。
集水体左侧装有超压安全阀，开启压力出厂时校准在1.15-1.25倍的额定工作压力内。集水体前部右侧设置有放压阀，用于紧急情况下卸压（但不允许作为被试容器卸压用）。
液力缸是试压泵的关键部件，它由柱塞副和阀系两大部分组成，其中柱塞与填料、导向套、套筒（额定压力小于或等于40Mpa泵不设套筒）；阀与阀套为关键零件和易损件，它们为相互配合的偶件。
本泵设置有高压液力缸和低压液力缸，在开始试验阶段两缸同时工作，以大流量向被试容器充水。试验压力达到2Mpa时，在低压缸的左侧设置有回流阀，使低压缸自动停止工作。高压缸以小流量继续升压。
1、起动电动机，检查空车运转是否正常，声晌应均匀无异常杂音，排水应均匀，无明显波动。然后停机。
2、将被试容器与试压泵的排出口连接起来，大中型压力容器（容积>10L～20L），在试验前先用清水灌满被试容器，小型压力容器（容积＜4L为了利于保压，试验回路应配置不小于4L的蓄能容器。
3、小型压力容器在试验时，先逆时针打开溢流阀手柄，让其处于开启状态，起动电动机，泵开始正常工作，被试容器进行充水，充满水后，压力徐徐上升，此时缓慢顺时针拧紧回流阀手柄，直止达到所要求的试验压力，稳定后锁紧回流阀手柄（但不允许长时间处于全回流状态，使缸体内水流过热），停机保压到要求时间，检查被试容器。以后泵再试验同样的压力，无需再调定回流阀压力。大型压力容器，由于升压速度较慢，可以不用回流阀，将回流阀压力调定在适当值。
在使用试压泵泵前务必详尽阅读说明书。
在安装使用过程中，如有什么问题或出现故障，请参照说明书解决和排除，如不能得到解决可及时与我厂联系。如用户对试压泵有什么特殊要求，我们可进行专门设计。
