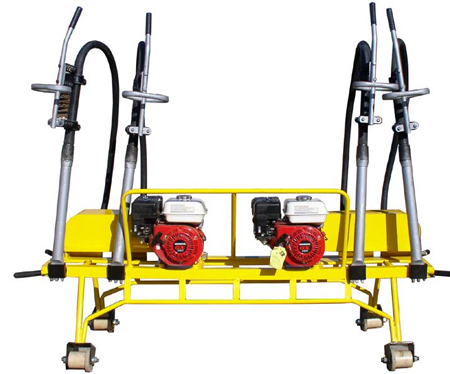

NRD-4型内燃软轴捣固机适用于任何钢轨轨型铁道线路维修道碴捣固作业，其特点是整机重量轻、操作方便。捣固质量好，故障率低、维修方便、下道速度快，适用性强，不仅能捣固线路，还能捣固道岔，性能价格比高、十分适合铁路道碴捣固作业的需要。

NRD-4型内燃软轴捣固机技术参数

型号：GX390空冷四冲程(S型)

气缸排量：389cm

最大输出功率：13马力/3600rpm

最大扭矩：2.7kg.m/2500rpm

重量：31kg

振动频率：150Hz

振幅：1.25mm

最大激振力：4.2KN×4

生产效率：200-260根/组小时

振捣棒直径：50mm

软轴直径：13mm

软管直径：36/46mm

总重：150kg

NRD-4型内燃软轴捣固机基本结构与工作原理

工作原理：NRD-4型内燃软轴捣固机是以本田内燃发动机为动力，通过三角带分别驱动捣固镐主轴，使动力传递到振动体上，即可实现捣固作业。

基本结构如下：

1.内燃发动机、2皮带轮罩、3.皮带轮、4.捣固主轴、5.振动体6.底架、.7张紧装置

NRD-4型内燃软轴捣固机使用与维护

1、详细阅读本田内燃汽油机说明书。

2、本田内燃汽油机按说明书加适量机油和汽油。

3、在汽油机启动前，检查振动体主轴和振动体是否连接好，如振动体和主体分开、将振动体头插在振动主轴上，拨起定位销，对准主轴插进后，放下定位销，旋转振动体外套，使定位销插入振动体外套即可。

4、在汽油机启动前，将振动体从底架上拿下来，放在安全位置，按汽油机说明书方法启动汽油机。

5、将油门加大，检查振动体是否有振动，在正常情况下开始捣固。

6、在停机前，先减小油门，再关闭开关，将振动体放到底架各自插孔上。

7、检查各部位是否有松动，螺钉是否有紧固。

8、在存放中，注意将燃油阀关上，以防汽油泄漏，发生危险。

9、在运输过程中，必须放掉汽油和机油，以防发生危险。

10、在存放中注意防湿、防潮。

NRD-4型内燃软轴捣固机保养与检修

1、保养

每日班工作后进行，具体内容如下：

1)擦净灰尘、油污。

2)拧紧各部紧固件

3)按汽油机说明书对汽油机进行保养。

2、检修

在使用300小时之后，对捣固机需进行全面检查。具体内容是：

1)拆开振动体主轴，检查轴承是否完好。

2)打开皮带罩，检查皮带是否完好。

3)检查皮带张紧度是否正常。

3、软轴振动体使用寿命

在正确的使用方法下，软轴振动体捣固线路长度为小于5km。
