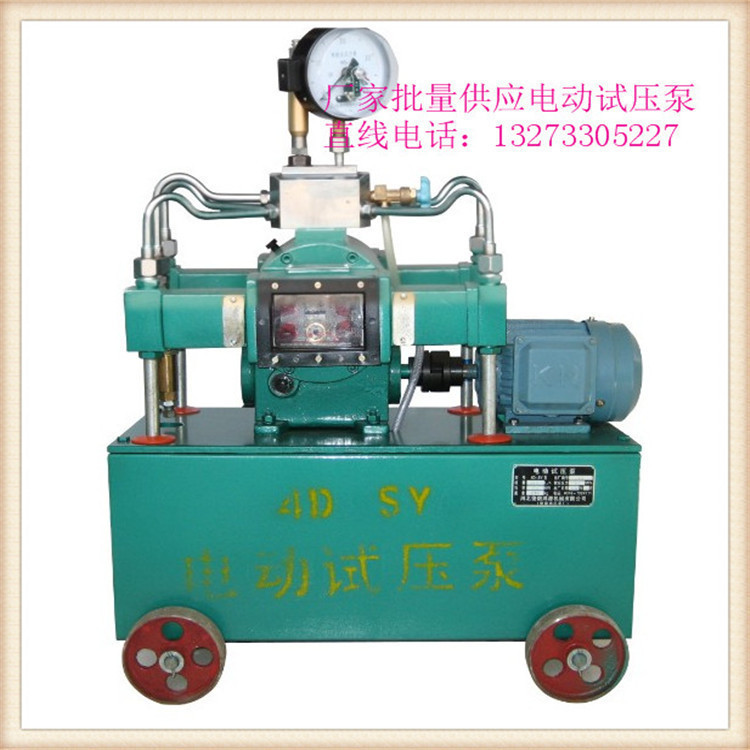

4D型电动试压泵，是四柱塞，往复移动式试压泵，供容器，管道设备，锅炉设备，阀门以及其他机械，仪器的产品零件，做水压或油压密封试验、强度试验，本

泵适用于各种试验室、工况施工现场。

技术参数

型号      4D-SY3Mpa   4D-SY5Mpa

额定压力： 3Mpa        5Mpa

额定流量:  200L/h      150L/h

柱塞直径： 24mm        20mm

柱塞行程：      55mm

往复次数：34

电机功率：0.75kw

电机转速：1380

尺寸：650*300*850mm

重量：80kg

结构说明

本泵由水箱、减速机、集水体、安全阀、水缸等组成。

电动机采用直接连接，安装在减速箱商上。通过蜗杆与蜗轮诚传动，减速比为1:40。在蜗轮的两端装有偏心、滑块、导体，导体的两侧水平方向分别固定着一个柱

塞，柱塞装入水缸，然后将水缸平行固定在减速箱两侧，当电动机启动后由蜗杆与蜗轮传动，使偏心旋转带动滑块在导体上下滑动，将圆周运动改变为往复运动，

达到由导体带动柱塞，使各水缸内的工作容积不断发生变化的目的。当柱塞为吸入行程时，由于水缸的工作容积增大，造成部分真空，水箱内的水通过滤网、进水

管、进水阀而进入水缸内。当柱塞为排除行程时，进水阀因自重而自动关闭，排水阀被顶开，水经过连接管，稳压阀、汇集于集水体、气瓶，最后被输送到被施压

容器内。集水体侧面有出水口，是连接被试压容器的通口，顶部安装气瓶，气瓶顶部装压力表。集水体内部装有稳压阀，安全阀在稳压阀下部，如果压力超过工作

压力，安全阀自动打开，排水经塑料管回到水箱，保证压力稳定。
