运输状态外形尺寸（l×b×h）mm： |
7110×920×2050 |
凿孔直径 mm： |
φ43～φ76 |
钻孔深度 mm： |
钻孔深度 mm |
详情介绍

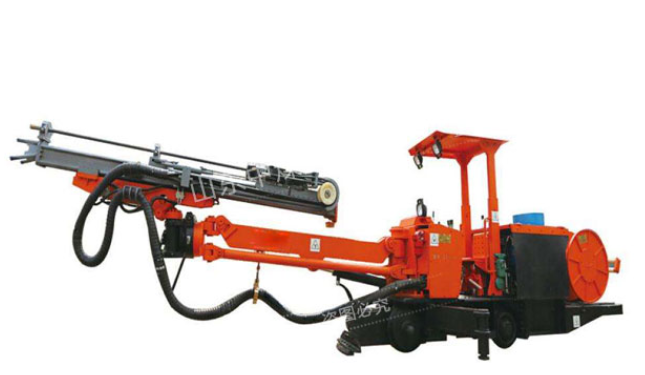

单臂轨轮式凿岩台车
单臂轨轮式凿岩台车技术参数 单臂轨轮式凿岩台车厂家 单臂轨轮式凿岩台车
配置 单臂轨轮式凿岩台车供水系统 单臂轨轮式凿岩台车简介
单臂轨轮式凿岩台车产品介绍
单臂凿岩台车主要适用于矿山、冶金等领域小型巷道、隧道、涵洞的有轨开挖、掘进工程。该钻车采用全液压驱动单臂凿岩，凿岩速度可达0.8-2米/分。系统设有终点自动停止冲击、自动防卡钎、感应水排渣功能，操作方便，安全可靠。该机车结构紧凑、重心低、机动灵活，采用轨轮行走方式，工作稳定。灵活的液压凿岩机构具有噪音低、功能多、效率高等优点。整机能耗小、噪音低、安全可靠、可大幅改善工作环境，提高施工效率和质量。该设备对巷道的工作面、顶板、侧帮、底板、掏心孔均能凿岩作业。该机不仅能钻凿掘进炮孔，根据断面大小情况，装上本所推进器后，还能很方便的钻凿锚杆孔。
单臂轨轮式凿岩台车主要技术参数
|
项 目 |
主 要 技 术 参 数 |
||
|
整 机 |
运输状态外形尺寸（l×b×h）mm |
7110×920×2050 |
|
|
凿孔直径 mm |
φ43～φ76 |
||
|
钻孔深度 mm |
2700（标配） |
||
|
2100（选配一） |
|||
|
钻孔速度 m/min |
0.8-2 |
||
|
适用断面（b×h）m |
2×2～3.5×3.5 |
||
|
液压凿岩机型号 |
HYD200阴钎尾 |
||
|
凿岩机冲击功率kW |
7.5 |
||
|
供电电压 |
380VAC 50HZ |
||
|
电器功率 kW |
32.6 |
||
|
总 重 kg |
≈6000 |
||
|
行走底盘 |
底盘结构 |
铰接式车体 |
|
|
行走形式 |
轨轮行走 |
||
|
轨距 mm |
600 |
||
|
驱动形式 |
液压马达驱动/牵引行走 |
||
|
行驶速度 km/h |
0—3 |
||
|
制动形式 |
失压制动（牵引时无制动） |
||
|
离去角 |
4° |
||
|
接近角 |
8° |
||
|
离地间隙 mm |
40 |
||
|
爬坡能力（良好轨道面） |
≈5‰ |
||
|
最小转弯半径 mm |
6500(内侧) |
||
|
钻臂机构 |
钻臂结构 |
2.4米螺旋钻臂 |
|
|
举 升 |
升55° 降16° |
||
|
摆 臂 |
左30.5° 右30.5° |
||
|
摆 角 |
左45° 右45° |
||
|
旋 转 |
正180° 反180° |
||
|
俯 仰 |
俯105° 仰15° |
||
|
补偿行程 mm |
1500（标配） |
||
|
1200（选配一） |
|||
|
推进器 |
推进器总长 mm |
HYD200阳钎尾 |
4210（标配） |
|
3610（选配一） |
|||
|
钎杆长度 mm |
3090（标配） |
||
|
2475（选配一） |
|||
|
孔 深 mm |
2700（标配） |
||
|
2100（选配一） |
|||
|
最大推进力 KN |
9 |
||
|
供气系统 |
空压机 |
活塞式空压机 |
|
|
排气量（L/min） |
210 |
||
|
工作气压 Mpa |
0.8 |
||
|
凿岩机润滑气量 L |
100～150 （0.2～0.3 Mpa） |
||
|
供水系统 |
水泵 |
多级增压离心水泵 |
|
|
凿岩机供水压力 Mpa |
0.8～1.2 |
||
|
冷却器入口水压 Mpa |
0.3～0.6 |
||
|
其他配置 |
液压油箱冷却形式 |
水冷 |
|
|
照明系统 |
3盏高亮度LED照明灯 |
||
