品牌： |
中煤 |
所在地： |
山东 济宁市 |
起订： |
≥1 台 |
供货总量： |
未填 |
有效期至： |
长期有效 |
总重量： |
1900kg |
外形尺寸： |
2389*772*1002mm |
钢丝绳直径： |
22MM |
详情介绍

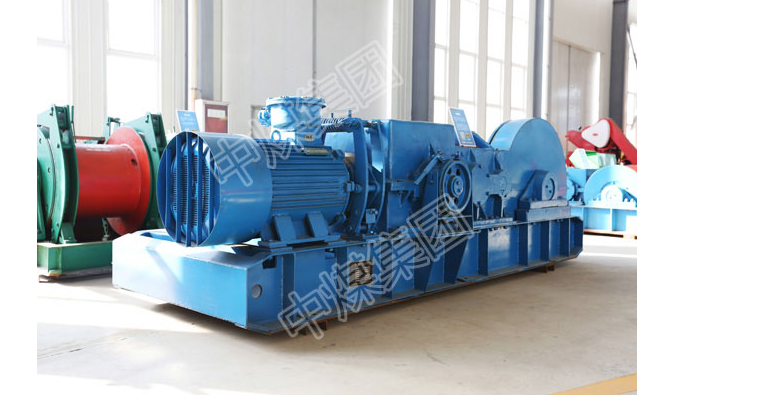

双速多用绞车
JSDB-25双速多用绞车 JSDB-19双速多用绞车
JSDB-13双速多用绞车 矿用双速绞车 双速多用绞车价格 双速多用绞车底架 双速多用绞车组成 双速多用绞车电动机
双速多用绞车减速铬和卷筒装置
双速多用绞车具有快速和慢速两档速度，主要用于井下采煤工作面，综采设备及各类机电设备的搬迁等辅助运输工作，以及井下采掘工作面，进底车场、上山下山、煤矿地面等处的矿车调度、物料运输工作，还可用于回采工作面的回柱放顶。
JSDB-10双速多用绞车组成
双速多用绞车组成：包括底架、电动机、联轴器、制动闸、减速器、卷筒装置组成。
底架是一个型钢焊制而成的框架，前后两侧各有一槽钢，两端用钢板相连，其槽内有筋板，下面焊有一钢板，钢板下还焊有两条状钢板，底架左侧依次焊有三段小槽钢，左侧二段槽钢面上有钢板，并开有腰形孔；
电动机用螺栓组固定其上，另一小槽钢面上椭钢板、开有一园孔，三段小槽钢右侧两槽钢间焊有筋板，槽钢面上开有通园孔；
减速铬和卷筒装置依次固定在底架的槽钢面上，槽钢底面、板上开有若干园孔，侧板两端开有园孔；
卷装置主等由轴支承、卷筒、大齿圈、上罩子、下罩子、透盖组成
|
型号 |
JSDB-10 |
JSDB-13 |
JSDB-19 |
JSDB-25 |
|
钢丝绳直径 |
22mm |
24mm |
30mm |
30mm |
|
卷筒容绳量 |
200m |
180m |
400m |
500m |
|
电动机功率 |
18.5kw |
22kw |
45kw |
55kW |
|
慢速平均绳速 |
0.115m/s |
0.147m/s |
0.145m/s |
0.20m/s |
|
慢速内层X大静张力 |
140KN |
200KN |
320KN |
390KN |
|
慢速外层X大静张力 |
100KN |
130KN |
190KN |
250KN |
|
快速外层X大静张力 |
17KN |
15KN |
25KN |
30KN |
|
快速内层X大绳速 |
0.78m/s |
1.3m/s |
1.538m/s |
1.5m/s |
|
外形尺寸 |
2389*772*1002mm |
3182*968*987mm |
3825*1214*1470mm |
3875*1274*1187mm |
|
总重量 |
1900kg |
2980kg |
5480kg |
7800kg |
