XY-3钻孔深度： |
600 |
开孔直径： |
325 |
终孔直径： |
75 |
详情介绍

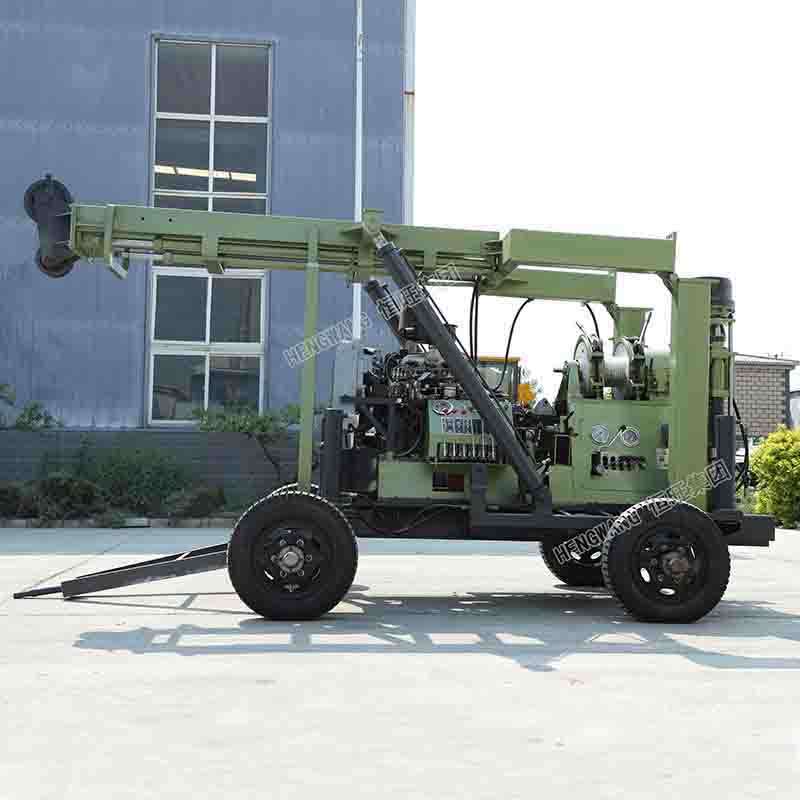

XY-3系列钻机是一种中深孔岩芯钻机，是以金刚石钻进为主的，适应多种钻探工艺需求的立轴式岩芯钻机。可匹配相应电动机或柴油机为动力。钻机结构简单拆解方便、操作容易。
主要特点
1、钻机采用最新型MW525汽车变速箱总成，具有10档正转和2档反转，各档位转速设计合理，能够满足不同钻进工艺需求。
2、钻机输出扭矩大，承载力强，便于处理各种井下事故。机械传动结构紧凑，立轴通孔直径96mm，支承距大，钻机刚性好;。
3、液压系统实现给进压力及速度的可控，以适应各类不同地层钻进需要。同时 配有孔底压力指示器，便于掌握孔内情况。
4、钻机体积小、重量轻，可拆性好，布局合理，操纵灵活可靠，便于维护保养。
规格参数
|
XY-3系列钻机主要技术参数Main technical parameters of XY-3 series drilling rig |
||||
|
整机参数 (Whole machine parameters) |
型号Model |
XY-3 |
XY-3L |
XY-3T |
|
钻孔深度 Drilling depth(m) |
600 |
600 |
600 |
|
|
开孔直径 Open hole dia. (mm) |
325 |
325 |
325 |
|
|
终孔直径 End hole dia. (mm) |
75 |
75 |
75 |
|
|
钻孔倾角 Drill angle (°) |
90-75 |
90-75 |
90-75 |
|
|
配套动力 Matching power (kW) |
云内YUNNEI YN27/ 39 |
云内YUNNEI YN33GBZ/65 |
云内 YUNNEI YN27/ 39 |
|
|
重量 Weight (kg) |
1800 |
6200 |
3600 |
|
|
钻机尺寸长*宽*高Dimension（L*W*H） (m) |
2. 6*0. 9*1. 75 |
4. 5*2*2. 7 |
2. 9*2. 56^3. 3 |
|
|
立轴（Spindle) |
立轴转速Speed (r/min) |
32-1057 |
32-1057 |
32-1057 . |
|
立轴行程Stroke (mm) |
600 |
600 |
600 : |
|
|
卷扬机(Winch) |
单绳提升力 Single rope lift force (kg) |
3000 3000 |
4500 |
3000 |
|
单绳提升速度Single rope lift speed (m/s) |
0. 3-1. 9 |
0.3-1.9 |
0. 3-1. 9 |
|
|
钢丝绳直径Wire rope dia. (mm) |
Φ12.5 |
Φ12.5 |
Φ12.5 |
|
|
钢丝绳容量Wire rope capacity(m) |
65 |
65 |
65 |
|
|
钻塔(Drill Tower) |
额定负荷 Rated load (ton) |
18(选配Optional） |
18 |
18 |
|
有效高度Effective height (m) |
11 |
6.5 |
6.5 |
|
