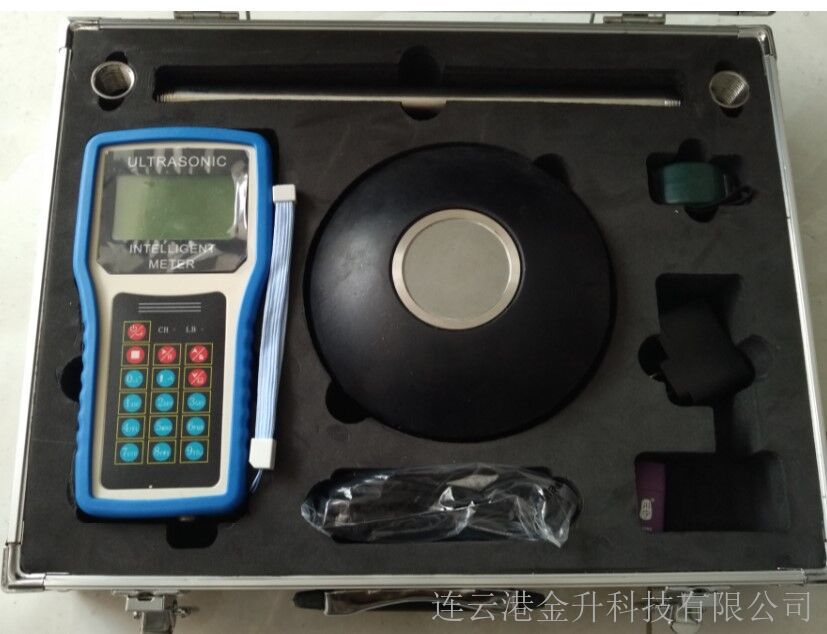

手持式存储型超声波测深仪HL-50

一、概述

本产品是自主研发生产的智能超声波仪表。从研发之初，到现在共经历了数十个版本。经过不断的学习借鉴国内外同类产品的特长，并结合客户需求而研发了这款全新的超声波测量产品。它不在是简单的物位或液位仪，它还可以测量厚度、体积（包括非线性罐）、重量、温度（超声波法）、深度、泥位、鱼探等等。

本产品采用模块化电路设计，军工品质多层ＰＣＢ板，硬件结构紧密，布局合理。还可根据客户需求添加模块实现其它功能（如：蓝牙、ＧＰＲＳ通信、GPS卫星定位等）。电流输出模块也采用了四线制隔离式（兼容三线制），可更好的匹配ＰＬＣ等控制仪表。

手持式存储型超声波测深仪HL-50

二、产品特色

★可多种电池供电（见五使用注意事项的5.4）

★备份和还原设置参数

★可测多种物理量

★可任意调整模拟量输出

★中英文双语菜单

★具有数字滤波和回波识别功能

★可人工设定固定干扰滤波功能

★支持蓝牙、ＧＰＲＳ通信、GPS卫星定位等

★支持自定义串口数据格式

★支持自定义主显示界面

★支持自定义数学函数运算

★支持自定义声速（特殊物质测量）

★支持MiniSD卡数据采集

手持式存储型超声波测深仪HL-50UUUUUUU

三、主要技术参数

量程：0.5-50  0.8-100    米

盲区：0.5-0.8  米

精度：±0.3％×大量程或±2mm（取大值）

小显示分辨率：1mm

显示：3英寸LCD

键盘：16位贴片轻触键

外接直流电源：DC5V 1A

功耗：运行模式<0.3W 睡眠模式<0.03W

输出方式：USB-UART(可订制其它输出)

防护等级：主机IP60 传感器IP68

工作温度：常温  工作压力：常压

主机材质：ABS

传感器：材质304不锈钢，引线标配10m(可定制其他长度)

外形尺寸图如下(单位mm)：

主机外形尺寸：210mm×100mm×35mm

传感器外形尺寸：ø 68*86（以实物为准）
