名称

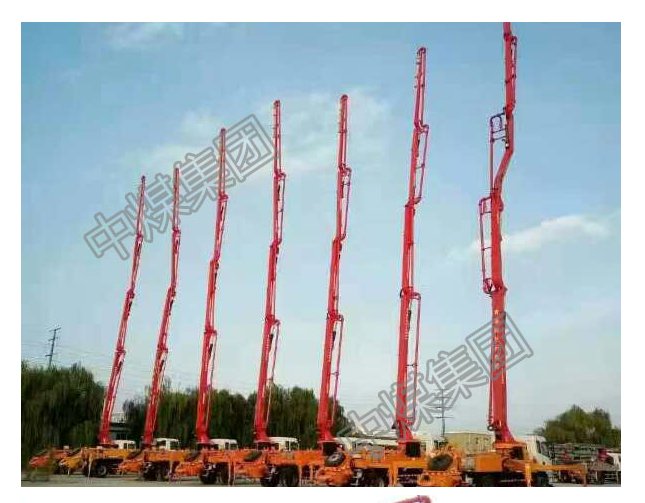

36米混凝土泵车技术参数

底盘

底盘型号

东风

排放标准

国四

发动机

德曼280马力

轴距

5000mm

行驶速度

83km/h

整车接近/远离角

24.6°/15.6°

轮胎规格

11.00R20 18层

臂架系统

臂架垂直高度

35.7m

臂架水平布料半径

32.4m

布料深度

23.5m

一节臂长（mm）

7188mm

二节臂长（mm）

6170mm

三节臂长（mm）

5810mm

四节臂长（mm）

5820mm

五节臂长（mm）

6100mm

各节臂转动角度

90/180/180/270/270°

臂架控制模式

负载敏感的比例控制

臂架折叠方式

R型 Z型

转塔旋转角度

360°

前支腿横跨距离

6000mm

后支腿横跨距离

7000mm

前后支腿纵向距离（MM）

6300mm

支腿打开方式

X

尾胶管长度

3000mm

混凝土输送管直径（MM）

125mm

电气控制系统

控制电源

24V

控制模块品牌

德国西门子

工作电压

24V

中间电器品牌

欧姆龙

无线遥控器品牌

上海技景或三一重工（选配）

液压传动系统

液压系统类型

闭式液压系统

系统工作压力

35.0Mpa

主液压油泵品牌

德国力士乐

主油泵型号

力士乐A4VG125

主电液换向阀品牌

进口或国产

吸丶回油滤芯品牌

徐工

臂架多路阀品牌

德国哈威

臂架平衡阀品牌

美国SUN

臂架油泵品牌

国产

支腿多路阀品牌

意大利或国产

安全阀品牌

进口或国产

油缸液压密封件品牌

Parker

液压油箱容积

450L

液压油冷却方式

风冷

主油缸

协力1400mmX80mmX130mm

分动箱品牌

德国STIEBEL或国产

回转减速机品牌

国产

软管接头品牌

伊顿

尺寸＆重量

整车总长约（MM）

10000mm

整车总宽约（MM）

2450mm

整车总高约（MM）

3610mm

整车质量约（T）

21000kg

泵送系统

混凝土分配阀形式

S阀

混凝土活塞品牌

国产

混凝土出口压力高压/低压

10.5-20Mpa

输送缸内径/行程

230mmX1450mm

上料高度（mm）

1450mm

料斗容积（m²）

0.65

可泵送混凝土塌落度

160--220

允许骨料尺寸（MM）

40

润滑方式

集中润滑
