【工作原理】蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。

【应 用】专用于乳制品、食品、制药、啤酒、化妆品等工业领域。

【备 注】所有卫生级阀门管件，与介质接触部份均为镜面抛光。 蝶阀密封圈使用范围为两种：三元乙丙(EPDM)、硅胶(SI )、氟橡胶(FPM)

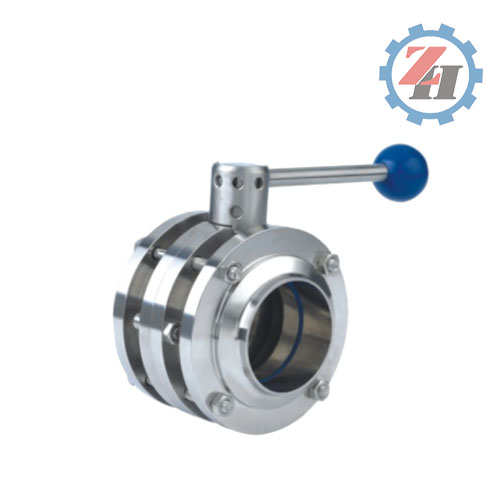

卫生级手动蝶阀的启闭件往复回转90°左右来开启、关闭和调节流体通道的一种阀门。不仅结构简单、体积小、重量轻、材料耗用省，安装尺寸小、而且驱动力矩小，操作简便、迅速，并且还可同时具有良好的流量调节功能和关闭密封特性。在完全开启时，具有较小的流阻，当开启在大约15°至70°之间时，又能进行灵敏的流量控制，因而在大口径的调节领域，蝶阀的应用非常普遍；阀板的运动带有擦拭性，因而该焊接蝶阀可用于带悬浮固定颗粒的介质，依据密封件的强度也可用于粉状和颗粒状介质。

【产品优点】

该蝶阀结构简单、体积小、重量轻、安装尺寸小、安装方便。

流体进、出该阀方向可任意选择，具有双向作用。

水平管道、垂直管道均可安装。

操作方便，开关迅速，定位准确。手柄只需转动90°即可实现开关，蝶阀全开、45°开度和全关均设有手柄定位。

密封性能好，使用超级奥氏体不锈钢寿命长。

阀座采用三元乙丙橡胶，具有很好的回弹性和高的使用寿命。

该蝶阀可用于调节流量。手柄可于45°转角处定位，因此蝶板可以半开用于调节流量。

公 称 压 力 PN(mpa) 1.0

壳体试验压力 PS(mpa) 1.5

密封试验压力 1.1

气密性试验压力 0.6

适 用 温 度 -10℃—+95℃
