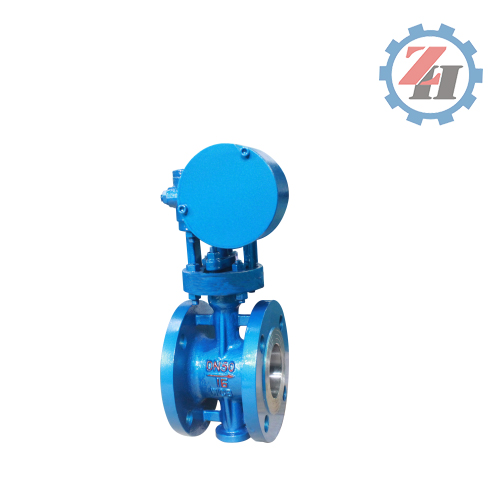

⊙中线密封蝶阀结构特征

(A) 驱动器连接法兰：适用于手动、蜗轮蜗杆、电动、气动连接装置(2"-24"根据ISO5211)

(B) 阀杆头部连接结构：根据驱动机构的不同,有键连接,对过扁或四方结构(扁或四方适用于2"-24"

(C) 轴衬：为阀杆提供支撑,可进行正向轴校正并且为制动器提供支撑.阀杆两端采用摩擦系数较小的轴衬,可减小阀杆摩擦力和阀门启闭扭矩.

(D) 阀杆密封：根据工矿和介质,密封材料可选柔性石墨、PTFE或橡胶(O型圈)

(E) 阀杆：DN≤24",阀杆采用一轴式结构:DN>24",阀杆采用分段(上下轴)结构.阀杆与蝶板通过销连接,可确保蝶板的开关准确定位.

(F) 蝶板：蝶板采用流线型设计,上下阀杆端与阀座紧密接触,保证介质不从阀杆表面渗漏.精确的蝶板外圆与阀座精密配合,在保证密封副密封的前提下,阀门启闭力矩小,阀座使用寿命.蝶板的形状根据与阀杆的连接型式而有所不同,阀门流量系数与蝶板的结构型式有密切关系.
