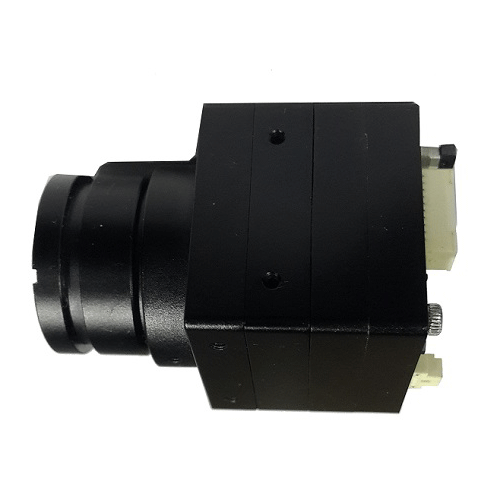

红外热成像机芯JSA-8TLNTM384B产品规格书
产品特点
* 支持图像无级缩放功能
* 数字图像增强处理，边沿锐化
* 支持5～12V宽电压直流电源供电
* 多种显示模式，适用于不同的场景
* USB输出，支持灰度数据和视频输出
* 图像无级放大和图像勾边及目标突显
* 支持图像翻转镜像功能和防太阳灼伤功能
* 氧化钒非制冷焦平面红外探测器,灵敏度高
* 镜头控制，支持电动镜头控制及预置位功能
* 支持自定义开机LOGO和OSD叠加全屏叠加
* 整机无机械移动部件，超抗冲击,支持扩展测温功能
* 宽灰度动态范围,能够在观测时兼顾高温区和低温区的细节
* 采用无挡片成像技术，功耗低、可靠性强、图像连续不中断
* 支持模拟视频和H.264/5网络编码输出及ONVIF协议[仅网络机型]
* 支持1路8bit BT.656伪彩数据/16bit原始数据/USB接口,便于集成
规格参数
|
型号
|
JSA-8TLNTM384B
|
|
像数
|
384×288
|
|
像元间距
|
17μm
|
|
类型
|
非制冷氧化钒
|
|
波长范围
|
8～14μm
|
|
热灵敏度(NETD)
|
≤50mk@30℃
|
|
图像输出时间
|
≦5S
|
|
非均匀性矫正
|
电子热像校正技术
|
|
图像降噪
|
数字滤波
|
|
图像增强
|
数字图像细节增强技术,两种增强模式
|
|
电子变焦
|
2倍、4倍、8倍/无级放大
|
|
极性反转
|
支持
|
|
图像镜像
|
水平、垂直、180°翻转
|
|
帧 频
|
50Hz
|
|
模拟视频输出
|
1路CVBS 50Hz（PAL）/ 60Hz（NTSC）
|
|
调 色 板
|
12种调色板
|
|
灰度范围调整
|
自动 / 手动
|
|
对比度、亮度
|
可调
|
|
OSD
|
固件编程，全屏叠加
|
|
命令接口
|
3.3V TTL信号
|
|
外接键盘接口
|
支持
|
|
模拟视频功能接口
|
1路
|
|
数字视频信号
|
BT656
|
|
USB输出
|
可输出灰度数据、温度数据或视频
|
|
电压功耗
|
DC 5～12V；<2.0W
|
|
反接或过欠压保护
|
支持
|
|
工作温度
|
-40℃～+60℃
|
|
存储温度
|
-50℃～+85℃
|
|
湿度
|
≦95%(非冷凝)
|
|
焦距
|
多种镜头规格可选，请参考镜头参数
|
|
调焦方式
|
固定、手动、电动、变焦镜头可选
|
|
外形尺寸
|
32mm x 32mm x 41mm(模组)，45mm x 45mm x 71mm(整机)/不含镜头
|
|
设备重量
|
＜65g（不含镜头）
|
镜头参数及观测距离表
接口定义
J4接口：
|
引脚
|
针脚定义
|
定义
|
电平
|
|
1
|
VSYS
|
系统电源输入（DC5～12V）
|
|
|
2
|
GND
|
电源地
|
|
J5接口：
|
引脚
|
针脚定义
|
定义
|
电平
|
|
1
|
PWF
|
调焦电机供电
|
|
|
2
|
P_CVBS
|
模拟视频输出
|
|
|
3
|
VBAK_F
|
调焦电机电压反馈
|
|
|
4
|
GND
|
模拟视频地
|
|
|
5
|
GND
|
信号地
|
|
|
6
|
DEBUG_TXD
|
调试串口发送
|
RS232
|
|
7
|
PWZ
|
聚焦电机供电
|
|
|
8
|
DEBUG_RXD
|
调试串口接收
|
RS232
|
|
9
|
VBAK_Z
|
聚焦电机电压反馈
|
|
|
10
|
GND
|
信号地
|
|
|
11
|
GND
|
信号地
|
|
|
12
|
SWD_CLK
|
SWD时钟
|
|
|
13
|
FMOTOR_M
|
调焦电机驱动2
|
|
|
14
|
SWD_DIO
|
SWD数据
|
|
|
15
|
FMOTOR_P
|
调焦电机驱动1
|
|
|
16
|
nRST
|
SWD复位
|
|
|
17
|
ZMOTOR_M
|
聚焦电机驱动2
|
|
|
18
|
SHUTTER_ON
|
挡片
|
|
|
19
|
ZMOTOR_P
|
聚焦电机驱动1
|
|
|
20
|
V3D3
|
电源3.3V，挡片和SWD复用
|
|
J6 接口：
|
引脚
|
网络名
|
定义
|
电平
|
|
1
|
USB_DM
|
USB差分信号-
|
|
|
2
|
GND
|
信号地
|
|
|
3
|
USB_DP
|
USB差分信号+
|
|
|
4
|
GND
|
信号地
|
|
|
5
|
V_DAT0
|
BT656数据
|
3.3V
|
|
6
|
V_DAT1
|
BT656数据
|
3.3V
|
|
7
|
V_DAT2
|
BT656数据
|
3.3V
|
|
8
|
V_DAT3
|
BT656数据
|
3.3V
|
|
9
|
V_DAT4
|
BT656数据
|
3.3V
|
|
10
|
V_DAT5
|
BT656数据
|
3.3V
|
|
11
|
V_DAT6
|
BT656数据
|
3.3V
|
|
12
|
V_DAT7
|
BT656数据
|
3.3V
|
|
13
|
V_CLK27M
|
BT656时钟
|
3.3V
|
|
14
|
GND
|
信号地
|
|
|
15
|
COM_TXD
|
通信串口TX
|
3.3V
|
|
16
|
COM_RXD
|
通信串口RX
|
3.3V
|
|
17
|
GND
|
信号地
|
|
|
18
|
PWM0
|
PWM3通道0
|
3.3V
|
|
19
|
PWM1
|
PWM3通道1
|
3.3V
|
|
20
|
PWM2
|
PWM3通道2
|
3.3V
|
|
21
|
PWM3
|
PWM3通道3
|
3.3V
|
|
22
|
GND
|
信号地
|
|
|
23
|
GND
|
信号地
|
|
|
24
|
GND
|
信号地
|
|
|
25
|
KEY_COL0
|
行列键盘列0
|
3.3V
|
|
26
|
KEY_COL1
|
行列键盘列1
|
3.3V
|
|
27
|
KEY_COL2
|
行列键盘列2
|
3.3V
|
|
28
|
KEY_ROW2
|
行列键盘行2
|
3.3V
|
|
29
|
KEY_ROW1
|
行列键盘行1
|
3.3V
|
|
30
|
KEY_ROW0
|
行列键盘行0
|
3.3V
|
接口连接线：
2针连接线：连接上面章节中的J4接口，用于电源连接,电源请使用5～12V直流电源。
20针连接件：连接上面章节中的J5接口，用于视频输出以及电动镜头的供电及控制等功能
30 pin连接排线：连接上面章节中的J6接口，线间距0.5mm，是用于输出数字信号以及通讯串口和键 盘连接，数字信号可输出16位原始数据和8位BT656数据，USB可传输视频数据和原始数据。
产品尺寸图
配件清单
|
物料名称
|
数量
|
备注
|
|
红外热像仪机芯
|
1
|
标配
|
|
镜头
|
1
|
根据需求配置
|
|
2针连接线
|
1
|
标配
|
|
20针连接线
|
1
|
标配
|
|
30 pin排线
|
1
|
选配
|
|
保修卡
|
1
|
标配
|
|
使用说明书
|
1
|
电子档/官网下载
|
注意事项
防止设备受潮或雨淋！
使用和运输过程中请勿强烈摇晃或碰撞设备！
设备存储温度不允许低于-50℃或高于85℃！
设备应存储在阴凉干燥，无强烈电磁场的环境中！
避免油渍及各种化学物质玷污镜头表面及损伤表面！
无论设备在开机或关机状态都严禁将设备镜头直接对准强烈高温辐射源（如太阳），以免造成设备不能正常工作甚至损坏！
