靶式流量开关_其它流量仪表_流量仪表_仪器仪表网_货源市集

品牌：	承德盛合智能
所在地：	河北承德市
起订：	≥1 台
供货总量：	未填
有效期至：	长期有效
测量范围：	0.02-150
精度：	±8%，±12%
连接方式：	法兰连接螺纹连接卡套连接

详情介绍

概述

靶式流量开关主要用于管道中的液体流量监测及开关输出。采用锥形测量管和测量靶，当流体沿着锥形管通过时，测量靶依据流量的大小而产生位移，测量靶的位移，靠弹簧平衡力的作用而产生平衡，通过磁耦合系统传到指示系统，从而实现流量的监测和控制。适用于石油、化工、冶金、电力、医药、食品、造纸等行业的发电机、电动机、轧机、压缩机和其它机器的冷却、润滑系统中。

主要技术参数

仪表型号		SHS-T	SHS-F	SHS-F
测量范围	流量流量（m³/h）	0.02-30	0.02-30	10-150
连接形式	螺纹连接	3/4"～2-1/2"	-	-
	法兰连接	-	DN15-DN65 (1/2"～2-1/2")	DN80-DN200 (3"～8")
	卡套连接	卡套规格：25/38/45/51/63/76/104		-
仪表材料	表体	304/316L	304/316L	304/316L
仪表材料	外壳	塑料	塑料	塑料
指示器	旋转刻度	流量现场指示	流量现场指示	流量现场指示
流体方向	垂直方向	自下向上或自上向下
操作压力	螺纹连接	4.0Mpa	-	-
操作压力	法兰连接	-	4.0Mpa	1.6Mpa
介质温度℃	标准型	≤120	≤120	≤120
介质粘度mpa.s	标准型	≤30	≤30	≤30
开关重复性	±2.5%	±2.5%	±2.5%	±2.5%
测量精度	±8%，±12%	±8%，±12%	±8%，±12%	±8%，±12%
报警开关	K1	1个NC或1个NO触点（双稳态）
	K2	2个NC或2个NO触点（双稳态）
	KV1	1个放大继电器的开关触点（双稳态）
	KV2	2个放大继电器的开关触点（双稳态）
触点功率	K1 K2	10W（回路电源可采用24VDC或220VAC供电），建议使用24VDC供电
触点功率	KV1 KV2	1200W，可采用24VDC或220VAC供电）
放大继电器	供电	220VAC,24VDC
	响应时间	5-12ms
防护等级		IP65

靶式流量开关

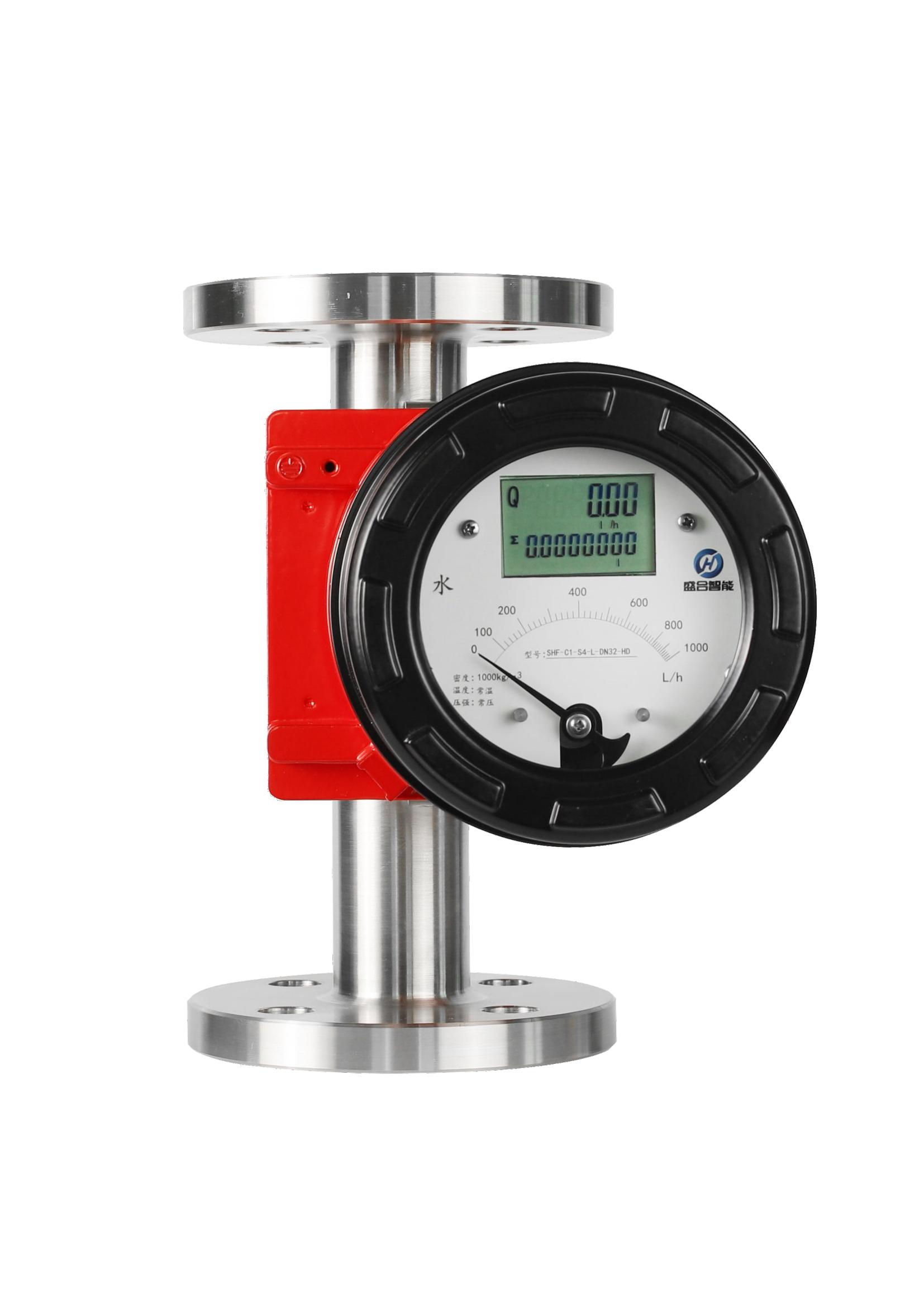

金属管浮子流量计

靶式流量开关

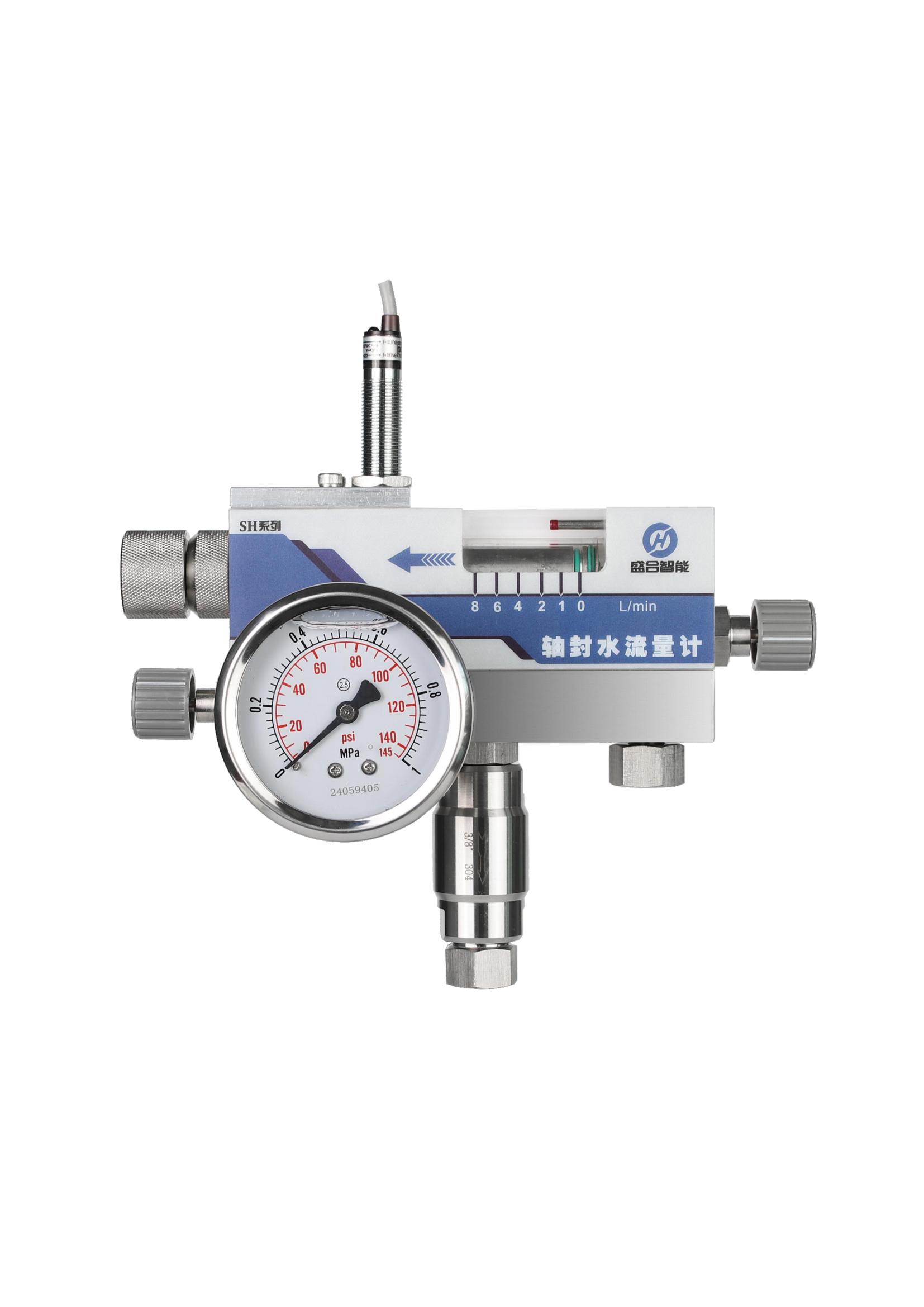

双机械轴封水流量计
