分享
品牌： |
Shinmyron |
所在地： |
上海 |
起订： |
≥1 台 |
供货总量： |
567 台 |
有效期至： |
长期有效 |
压力： |
1.6mpa |
材质： |
不锈钢 |
介质： |
水 |
详情介绍

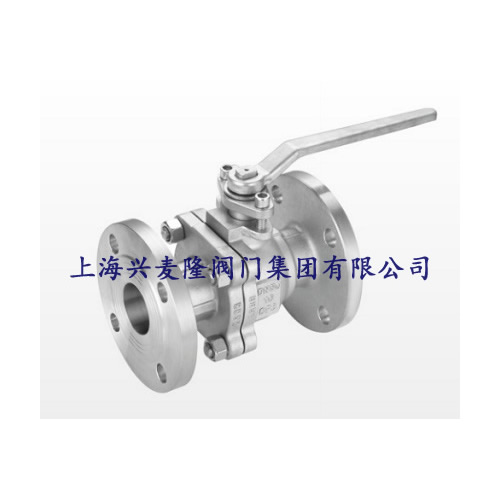

BV41P不锈钢浮动球阀
主要技术参数
|
型号 |
BV41P-16P/25P |
BV41P-16R/25R |
|
公称压力（PN） |
16/25 |
16/25 |
|
密封试验（MPa） |
1.76/25 |
1.76/2.75 |
|
壳体压力（MPa） |
2.4/3.75 |
2.4/3.75 |
|
适用温度（≤℃） |
150 |
150 |
|
适用介质 |
硝酸类 |
醋酸类 |
主要部件材质
|
零件名称 |
材料 |
|
|
BV41P -16P/25p |
BV41P -16R/25R |
|
|
阀体 |
铬镍钛不锈钢 |
铬镍钼钛不锈钢 |
|
球体 |
铬镍钛不锈钢 |
铬镍钼钛不锈钢 |
|
阀杆 |
铬镍钛不锈钢 |
铬镍钼钛不锈钢 |
|
密封圈 |
聚四氟乙烯 |
聚四氟乙烯 |
主要外形连接尺寸
|
DN |
L |
D |
D1 |
D2 |
b |
Z-φd |
|||||
|
PN16 |
PN25 |
PN16 |
PN25 |
PN16 |
PN25 |
PN16 |
PN25 |
PN16 |
PN25 |
||
|
15 |
130 |
95 |
95 |
65 |
65 |
45 |
45 |
16 |
16 |
4-14 |
4-14 |
|
20 |
140 |
105 |
105 |
75 |
75 |
55 |
55 |
18 |
18 |
4-14 |
4-14 |
|
25 |
150 |
115 |
115 |
85 |
85 |
65 |
65 |
18 |
18 |
4-14 |
4-14 |
|
32 |
165 |
135 |
135 |
100 |
100 |
78 |
78 |
18 |
18 |
4-18 |
4-18 |
|
40 |
180 |
145 |
145 |
110 |
110 |
85 |
85 |
18 |
18 |
4-18 |
4-18 |
|
50 |
203 |
160 |
160 |
125 |
125 |
100 |
100 |
18 |
20 |
4-18 |
4-18 |
|
65 |
222 |
180 |
180 |
145 |
145 |
120 |
120 |
18 |
22 |
8-18 |
8-18 |
|
80 |
241 |
195 |
195 |
160 |
160 |
135 |
135 |
20 |
24 |
8-18 |
8-18 |
|
100 |
305 |
215 |
230 |
180 |
190 |
155 |
160 |
20 |
24 |
8-18 |
8-22 |
|
125 |
356 |
245 |
270 |
210 |
220 |
185 |
188 |
22 |
26 |
8-18 |
8-26 |
|
150 |
394 |
280 |
300 |
240 |
250 |
210 |
218 |
22 |
28 |
8-22 |
8-26 |
