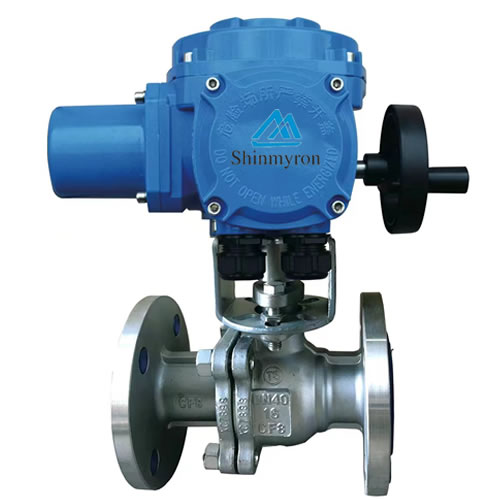

上海兴麦隆 BVFQ电动球阀_球阀_阀门_机械网_货源市集

品牌：	Shinmyron
所在地：	上海
起订：	≥1 台
供货总量：	388 台
有效期至：	长期有效
压力：	1.6mpa
材质：	不锈钢
介质：	水

详情介绍

产品概述

BVFQ电动法兰浮动球阀只需要旋转90度即可全关全开。阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。电动法兰球阀适用于两位切断、调节的场合。主要分为两大类：电动软密封球阀和电动硬密封球阀，电动软密封球阀主要适用于温度低于250℃以内的介质；电动硬密封球阀主要适用于250℃以上的介质。该阀具有连线简单、结构紧凑、动作稳定可靠等优点。该阀是一种重要的电动阀门类，在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体，球体随阀杆转动，实现阀门的开启或关闭。可实现对石油、化工、造纸、冶金、污水处理、油罐车等运输管道内介质的切断和流通。

主要性能参数

所配置电动执行机构技术参数		阀体主要技术参数
执行电源	AC220V AC24V AC380V DC24C	阀门类型	分体式浮动球阀
输出扭矩	30N.m~2000N.m	阀门型号	BVFQ
动作范围	0~90°±5°	连接方式	法兰面RF FF RTJ等
动作时间	15秒/30秒/60秒/100秒	公称通径	DN15~200mm
环境温度	-30℃~60℃	公称压力	1.0~10.0MPa 150~600Lb
手动操作	附带手动操作	阀体材质	铸钢、不锈钢304/316/316L等
执行限位	电气、机械二重限位	球体材质	13Cr、不锈钢304/316/316L等
防护等级	IP67	阀座密封	RPTFE、NYLON、PPL、金属密封材料等
输入信号	4~20mA/1-5VDC	适用温度	RPTFE≤150℃、PPL≤300℃、金属密封≤425℃
任选功能	开关型、触点型、开度信号、智能调节型	适用介质	水、蒸汽及油品等腐蚀性和非腐蚀性介质

主要外形连接尺寸 （PN1.6/2.5MPa）

通径DN	1.6MPa							2.5MPa
通径DN	L	D	D1	D2	b	f	n-pd	L	D	D1	D2	b	f	n-Φd
15	130	95	65	14	14	2	4-14	130	95	65	16	16	2	4-14
20	140	105	75	14	14	2	4-14	140	105	75	16	16	2	4-14
25	150	115	85	14	14	2	4-14	150	115	85	16	16	2	4-14
32	165	135	100	16	16	2	4-18	165	135	100	18	18	2	4-18
40	180	145	110	16	16	3	4-18	180	145	110	18	18	3	4-18
50	200	160	125	16	16	3	4-18	200	160	125	20	20	3	4-18
65	220	180	145	18	18	3	4-18	220	180	145	22	22	3	8-18
80	250	195	160	20	20	3	8-18	250	195	160	22	22	3	8-18
100	280	215	180	20	20	3	8-18	280	230	190	24	24	3	8-23
125	320	245	210	22	22	3	8-18	320	270	220	28	28	3	8-25
150	360	280	240	24	24	3	8-23	360	300	250	30	30	3	8-25
200	400	335	295	26	26	3	12-23	400	360	310	34	34	3	12-25
