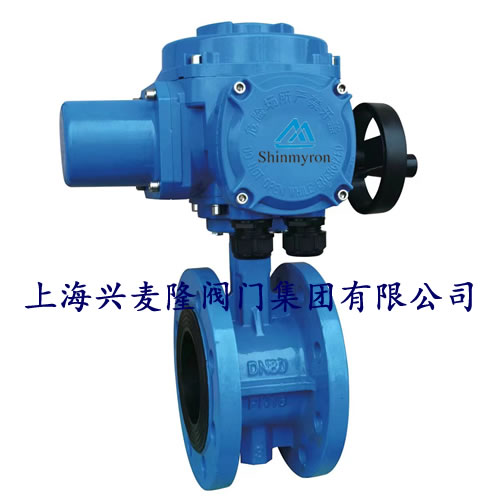

EB3026电动蝶阀
产品概述
EB3026电动蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在暖通、石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶，聚四氟乙烯等。由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀，阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无摩擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点。

产品特点
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活、省力、方便。
技术参数
公称通径 DN(mm) 50-1600
公称压力 PN(MPa) 0.6 1.0

试验压力 强度试验 0.9 1.5
密封试验 0.6 1.1
气密封试验 0.6 0.6

连接方式 对夹式 DN 32-800
法兰式 DN 50-1600
焊接式 DN 32-600
适用介质 空气、水、污水、蒸汽、煤气、油品等
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动
 蝶阀密封材料选用和适用
材料品种 氯丁橡胶 丁腈橡胶 乙丙橡胶 聚四氯乙烯 硅橡胶 氟橡胶
代号 X或orJ XA或orJA XB或orJB XC、JC或orF XD或orJD XE或orJE
耐z高温度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃
耐z低温度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃
适用工作温度 ≤65℃ <80℃ ≤120℃ ≤200℃ ≤200℃ ≤180℃

主要零件材料
零件名称 材料
阀体 WCB、QT450、304、316
蝶板 WCB、QT450、HT200、HT250、304、316
阀轴 2Cr13、304、316
密封圈 丁腈耐油橡胶、EPFM
填料 柔性石墨、O型圈
技术参数
执行器型号 EB3026系列、EB3058系列
控制信号 开关无缘接触点、有源接触点、0-10V或4-20mA、整体现场调节带遥控（可选）
电源电压 AC220V、AC380V、AC24V、DC24V（可选其一）注：24V电源仅限DN300口径以下规格
电机 非防爆电机、可定制防爆电机
电机功率 15W~120W根据实际使用阀门规格定义，规格越大电机功率越大
作用力 50N.m~2000N.m根据实际使用阀门规格定义
回转角度范围 0~90°
反馈信号 无源反馈、有源反馈、0-10V或4-20mA依据实际选型实现
动作时间 30S~150S根据实际选型规格，规格越大动作时间越长
工作温度 -30℃-425℃工作温度超100℃阀门需加可适用工作的平台及散热功能
执行器壳体 铝合金、QT450、WCB可选，支持定制防爆壳体
防护等级 IP65、IP67、IP68可选
环境温度 -30℃~+60℃
电气接口 G1/2防水电缆接头、电源线、信号线各一个


主要外形连接尺寸
公称通径DN L 0.6MPa 1.0MPa 1.6MPa H H1
D1 Z-d D1 Z-d D1 Z-d
50 43 110 4-14 120 4-23 120 4-23 160 80
65 46 130 4-14 136 4-26.5 136 4-26.5 175 88
80 46 150 4-18 160 4-18 160 4-18 180 96
100 52 170 4-18 185 4-24.5 185 4-24.5 200 115
125 56 200 4-18 215 4-23 210 4-23 213 128
150 56 225 4-18 238 4-25 238 4-25 225 140
200 60 280 4-18 295 4-25 295 4-25 260 175
250 68 335 4-18 357 4-29 357 4-29 290 202
300 78 395 4-23 407 4-29 407 4-29 330 242
350 78 445 4-23 467 4-30 467 4-30 360 266
400 102 495 4-23 515 4-26 525 4-26 390 298
450 114 550 4-23 565 4-26 585 4-26 410 315
500 127 600 4-23 620 4-26 650 4-26 430 348
600 154 705 4-25 725 4-30 770 4-30 490 400
700 165 810 4-25 840 4-30 840 4-30 550 520
800 190 920 4-30 950 4-34 950 4-34 610 591
900 203 1020 4-27 1050 4-30 1050 4-30 680 660
1000 216 1120 4-30 1160 4-30 1170 4-30 730 670
1200 254 1340 4-45 1380 4-45 1390 4-45 835 780
1400 270 1560 4-45 1590 4-45 1590 4-45 960 895
1600 318 1760 4-52 1820 4-52 1820 4-52 1200 1020
