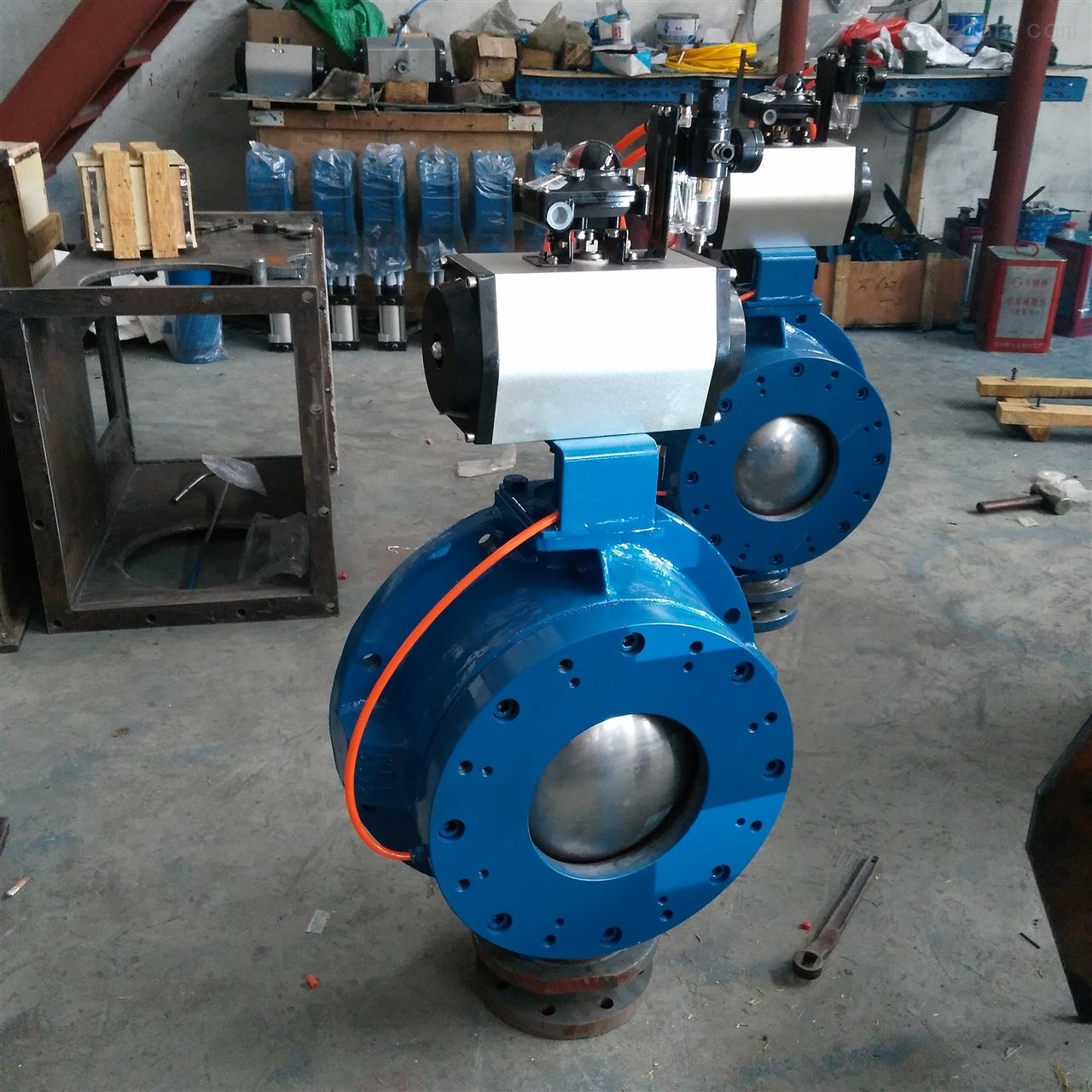

圆顶阀是一种新型的快速关闭阀门，它采用国际的气封式结构，阀门启闭时阀芯与可充气密封圈之间无接触，密封圈采用特殊配方橡胶制成，可广泛应用于粉状物料的密封，是气力输送系统中的关键部件，广泛应用于电力、冶金、化工、食品、制等领域。阀芯动作时与密封圈无接触、运行阻力小、使用寿命长。
圆顶阀Q657TC-16原理：
圆顶阀阀芯根据使用场合的不同，采用不同材料，表面进行不同硬化处理方式，利用阀芯光滑坚硬的表面，可保证与橡胶密封圈良好的紧密接触，以确保密封的可靠。橡胶密封圈采用特种橡胶制成，具有耐高温、耐腐蚀、耐磨损、耐老化等特点，使用寿命长。阀门开启时，料口全流通无阻挡。该阀适用于气体、液体、半流体及固体粉末等物质。气动执行器采用直线汽缸或扇形气缸全封闭驱动，输出扭距大，性能可靠，可满足在恶劣工况条件下工作。
圆顶阀Q657TC-16应用规范：
|
设计与制造 |
GB/T 12224 |
|
|
连接端尺寸 |
结构长度 |
厂商标准 |
|
法兰尺寸 |
厂商标准 |
|
|
检验与试验 Inspection and test |
GB/T 9092 |
|
|
材料 |
碳钢 |
GB/T 12229 |
|
不锈钢 |
GB/T 12230 |
|
|
标志 Mark |
GB/T 12220 |
圆顶阀Q657TC-16零件材料：
|
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
|
1 |
阀体 |
WCB |
6 |
座板 |
WCB |
|
2 |
下阀杆 |
2Cr13 |
7 |
隔环 |
F6a |
|
3 |
半球体 |
WCB+球面镀硬铬 |
8 |
摆杆 |
WCB |
|
4 |
上阀杆 |
2Cr13 |
9 |
支架 |
Q235 |
|
5 |
密封圈 |
耐磨橡胶 |
10 |
气动装置 |
成品件 |
圆顶阀Q657TC-16外形结构图：
圆顶阀Q657TC-16连接尺寸：
