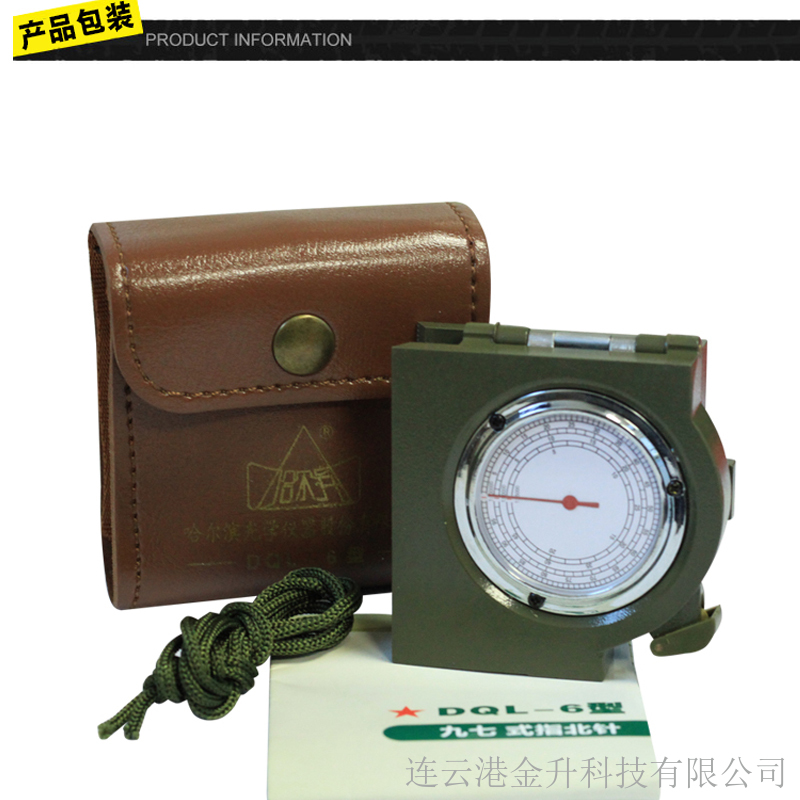

金升供应高精度DQL-6型户外指北针97式地质罗盘仪军迷九七式指南针

用途

九七式罗盘仪由方位测量机构、距离估定器、俯仰角测量机构、里程测量机构和坐标梯尺等组成，具有测定方位、距离、俯仰角、地图上的里程、坐标及绘制简单地图等功能。

仪器上涂有夜光标志，以供夜间作业使用。



构造及性能



1.方位测量机构：

由罗盘、方位表牌（又称正字表牌）、反字表牌、照门与准星等组成。方位分划外圈为360°分划制，Z小格值2°；内圈为60-00密位分划制，Z小格值0-20密位。密位与度的换算见表一。

测量精度：±0-10密位 ±1º

2.距离估定器：

由照门与准星等组成。准星两尖端与照门中心边线的夹角为1-00密位，两尖端间长为12.34毫米，照门与准星间长为123.4毫米，即组成10:1比例测距估定器。

测量精度为5%
