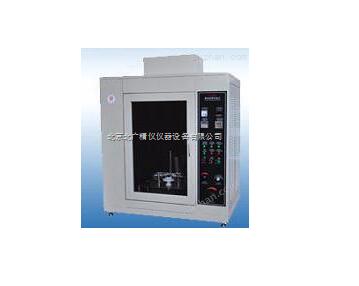

产品名称：耐电痕化指数试验仪

可选零部件(需另收费，购买时另外提出)

此装箱单所列内容是指包装箱内应包括的设备和资料，不包括可选组件内容。如您还选用了其他可选零部件，请您在购机时一起检查清楚，谢谢。

耐电痕化指数试验仪装置是按IEC60695、GB4207/IEC60112等标准要求设计制造的检测仪器。适用于固体绝缘材料在潮湿条件下相比漏电起痕指数和耐漏电起痕指数的测定，具有简便、准确、可靠、实用等特点。

方法可测量在电压zui高达600 V时固体电气绝缘材料在电场作用下表面暴露于含杂质的水时的相对耐电痕化性能. 当将电压施加到放在材料表面上规定的电极装置之间，且电解液以规定的时间间隔滴到两电极之间时，在此试验情况下可能产生电痕化。引起材料破坏所必需的液滴数随着施加电压的减小而增加，且在低于某一限值时，不发生电痕化。

当材料在zui高试验电压下也未电痕时，可以有不同程度的腐蚀，且腐蚀深度能测出。某些材料能在试验时燃烧。

主要技术参数及功能

采用矩形铂电极，每个电极对试样作用力为1.0±0.05N。

施加电压在100~600V(48~60HZ)之间可调，短路电流在1.0±0.1A时电压下降不超过10% 。当试验回路中，短路电流大于0.5A时间维持2秒钟继电器动作，切断电流，指示试品不合格。

滴液装置能使滴液高度从30~40mm可调，滴液大小44~55滴/1cm3。滴液时间隔30S±5S可调。4、外形尺寸：宽1120mm×深520mm×高1250mm;

使用步骤

(一)安装调试

开箱后，先去掉箱内防震泡沫和胶带、绑扎带等，试验箱水平放置。

滴液针装正，使滴液能从电极中间滴落。

检查电极、重块的固定螺钉是否拧紧，如有松动，应按标准重新校正1.0±0.5N并将重块固定。

(二)试验操作

1、将电源插头与AC220V电源接通。请配备稳压电源，调节试验电压和短路电流：

1.1 试验箱门关紧，将波段开关打至接近试验电压一档，按下“电压”按钮，调节“电压调节”旋钮使电压为试验所需电压。

1.2 先将“电流调节”旋钮调至zui小，再按“电极短路”按钮，调节“电流调节”旋钮，使电流表指示为1.0±0.1A(调短路电流时，按“电极短路”按钮的时间不要超过2秒，按一下松一下，同时观察电流表，若短路电流大于0.5A时，按“电极短路”按钮时间超过2秒，继电器动作，电极断电，如果此时短路电流未调好，可按“停止”按钮复位，重新启动再调节，调完后按“停止”键复位)。
