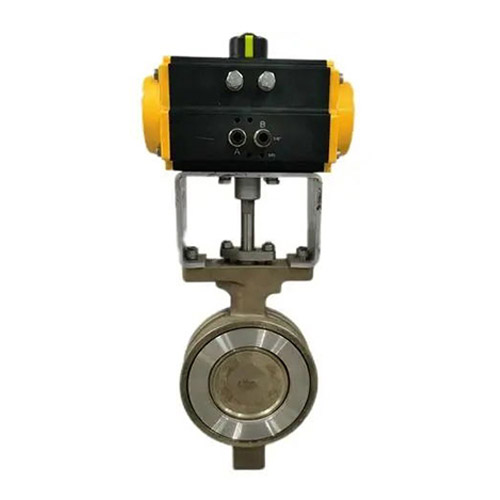

对夹式哈氏合金蝶阀为三维偏心金属密封结构，密封型式为金属对金属密封，可调换金属密封圈对金属密封、哈氏合金板与高性能四氟（石墨）复合板密封圈对金属密封。本阀的特殊密封系统可保证从超低温到超高温各温度范围都具有高的密封性能。金属对金属面密封三偏心蝶阀除作为大型变压吸附（PSA）气体分离装置程序控制阀使用外，对夹式哈氏合金蝶阀还可广泛用于石油、石化、化工、冶金、电力等领域，是闸阀、截止阀的良好替代产品。



规格参数

压力等级：PN1.0-4.0Mpa　Class150-300Lb

公称通径：DN50-DN1200　 　2"-48"

驱动方式：气动、蜗轮蜗杆、液动、电动

适用介质：强腐蚀性介质。



技术规范

设计标准：GB/T12238、JB/T8527、MSS SP-68、API609

结构长度：GB/T12221、API6D、ASME B16.10...........

连接法兰：HG、GB、JB、API、ANSI、ISO、BS、DIN、NF、JIS

试验标准：JB/T9092、GB/T13927、API598.............



主体材料

Hastelloy C276、Hastelloy G30、Hastelloy C4、Hastelloy C22、Hastelloy B、 CW-6M、CW-12M、CW-7N、N7M、CX2MW、CW2M
