品牌: |
力士乐REXROTH |
所在地: |
上海 |
起订: |
≥1 个 |
供货总量: |
10 个 |
有效期至: |
长期有效 |
品牌: |
力士乐REXROTH |
订货型号: |
DB10-1-52/315 |
产品名称: |
减压阀 |
详情介绍

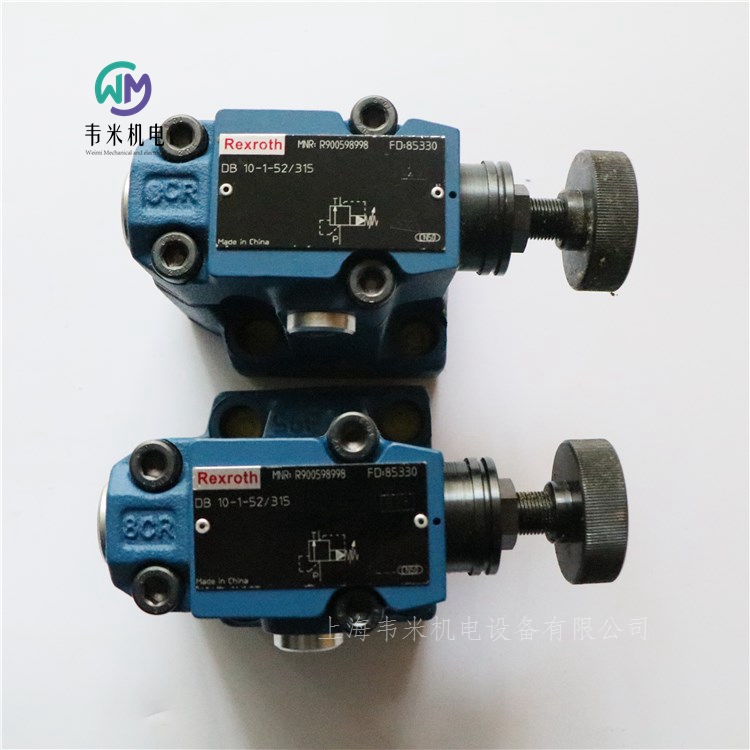

力士乐溢流阀DB10-1-52/315,上海韦米机电设备有限公司主营产品,销售热线:13524123009;联系人:雷青;产品实拍图片,原厂原装正品,现货库存,价格实惠;热诚欢迎新老客户咨询购买!
力士乐REXROTH先导控制溢流阀
溢流阀DB
规格 10, 16, 25, 32
重量 2.6kg, 3.5kg, 4.4kg
组件系列 5X
大工作压力 350 bar
大流量 650 l/min
液压油温度范围 -10 … +60℃
粘度范围 12 … 230mm²/s
用于底板安装
油口安装面符合 ISO 6264-06-09 (NG10)、ISO 6264-08-13 (NG25) 和 ISO 6264-10-17 (NG32)
用于螺纹连接
高功率线圈
防腐蚀设计
当电压 > 50 VAC 或 > 75 VDC 时,CE 符合性符合低电压指令 2014/35/EU
DB 型压力阀是一种先导式溢流阀。用于限制工作压力。
这些溢流阀 (DB) 主要由带主阀心的主阀以及带压力调节元件的先导控制阀组成。
施加在通道 P 中的压力作用于主阀芯。同时,该压力通过配有喷嘴和的控制油路和施加于主阀芯的弹簧负载侧和先导控制阀中的滚珠。如果通道 P 中的压力超过弹簧上设定的值,则滚珠将背向弹簧打开。相应的信号通过控制油路和从通道 P 由内部传出。此时主阀芯弹簧负载侧的液压油通过控制油路、喷嘴孔和滚珠流入弹簧腔。从此处,液压油通过控制油路从内部流入油箱(对于型号 DB …),或通过控制油路从外部流入油箱(对于型号 DB …Y)。喷嘴和会导致主阀芯出现压降,从而使通道 P 到通道 T 的连接打开。现在,液压油从通道 P 流到通道 T,同时维持设定的工作压力。
溢流阀可通过油口“X”卸载或切换为另一压力(第二个压力等级)。
德国力士乐REXROTH溢流阀订货号和型号:
R900536231 DB10-1-52/200X
R900505052 DB10-1-5X/200
R900598998 DB10-1-52/315
R900590645 DB10-2-52/50
R900505883 DB10-2-52/315V
R900593795 DB30-1-52/315
力士乐REXROTH用于 A4VS... 轴向柱塞泵(带有 HS4 可变排量)和 A2V... 轴向柱塞泵(带有 EO4 可变排量)的数字闭环控制电子元件
VT-VPCD
组件系列 1X
数字,欧洲板卡格式
用于摆动角和压力控制,以及轴向柱塞变量泵的功率限制
可能的产品替代 VT-HPC。
特点
带 HS4 控制的控制系统由以下装配件组成:
具有 4WRE6-2X/822 附带比例阀的 A4VS…HS4 轴向柱塞泵,包括用于转角和阀位置检测的位置传感器
在记录系统压力时推荐使用的压力传感器 HM20-2X
VT-VPCD 控制电子元件可实现 HS4 控制所需的全部电气功能带 EO4 控制的控制系统由以下装配件组成:
具有附带比例阀的 A2V...EO4 轴向柱塞泵(壳体和/或安装泵),包括用于转角和阀位置检测的位置传感器
在记录系统压力时推荐使用的压力传感器 HM20-2X
VT-VPCD 控制电子元件可实现 EO4 控制所需的全部电气功能参数通过串行接口进行设置。用户特定的数据可被完全复现,并会受到保护以防无意的或未经授权的调整。
用于调用预设参数的数字输入
转角和压力控制值的斜坡时间
控制值和实际值的模拟输入
选通输入和综合故障输出
两个感应测量系统的振荡器/解调器
定时,流量可控输出级
内部电源电压的切换电源设备
功能和状态显示 LED
可通过显示屏和/或 Bodac 配置的 2 个测量插口
串行接口 RS 232
通过局部总线,多可互连 32 个控制电子元件进行参数设置和诊断
大小的选择(A4VS…HS4 的大小从 40 到 1000,A2V…EO4的大小从 500 到 1000)和参数化通过 BODAC 进行
泵 A4VHO 450 HS4 的参数设置
阀位置控制器
带附属转角控制器的压力控制器
可设置功率限制的参数
泄漏补偿
主/从能力
系泊能力
示波器功能
可设置测试输出的参数
诊断显示
德国力士乐REXROTH柱塞泵放大器订货号和型号:
R901044346 VT-VPCD-1-18/V0/1-0-1
R901089559 VT-VPCD-1-16/V0/1-P-1
0811405159 VT-VPRAP1-540-10/V0/SI
R901254694 VT-HNC100-1-3X/N-I-00/000
R901227616 VT-HACD-3-2X/P-I-00/000
力士乐REXROTH比例流量阀的阀放大器
VT-VRPA1-151-1X
R901057060 VT-VRPA1-151-11/V0/0
R901057060 VT-VRPA1-151-12/V0/0
R900952204 VT-VRPA1-51-11
组件系列 1X
模拟,欧洲板卡格式
用于阀:2FRE 10、2FRE 16
差分输入,可从电压输入转换到电流输入
两个非绝缘控制值输入
选通输入和“斜坡关闭”输入
振幅、零电位和可调节斜坡时间
工作电压反向极性保护
控制值和理论值的输出
“准备就绪”的 LED 显示
限制和位置控制器
从斜坡发生器进行输出时,控制值电压将到达“Gw”电位计,该电位计可通过面板使用并用作衰减器。也可用于设定阀门的大充液流量。下游限幅器将控制值限制为 105 % 至 -5 %(例如,在过大的控制值电压下或通过对电位计的零位“Zw”和基本值“Gw”进行调整),以防止阀芯冲撞机械终端位置。限幅器的输出信号是位置控制值,该值将提供给 PID 控制器并通过输出级提供给板卡面板上的测量插口“w”以及连接器板 X1 的 端口 28c(斜坡和限幅器后的控制值)。控制值测量插口“w”的 +6 V 电压与 +100 % 的控制值相对应。PID 控制器针对 DBRTE 和 FRE 阀门已特别进行优化。在控制器中,位置控制值与实际位置值将会进行比较;如果存在差异,相应的控制输出将前馈至电流输出级控制阀门比例电磁铁的输出信号。
位置检测
位置传感器电子元件包括具有用于控制感应式位置传感器的下游驱动器的振荡器和用于分析位置传感器信号(理论值)的解调器。振荡器频率大约为 2.5 kHz。感应式位置传感器必须作为带有“中间”传感的节流回路进行连接。位置传感器电子元件在工厂已调节。较长的线或电容式位置传感器的线可能需要重新调整零位(通过电位计“Zx”)。可在实际值测量插口上测量理论值(对应于阀芯位置)。
注意:
与控制值相比,实际值信号会为以反向形式输出。100 % 路径在理论值测量插口和连接器板 X1 的端口 32a 处对应为 -6 V。
选通输入
通过选通输入 20a 处的 > 10 V 信号,启用输出级和 I 控制器(由面板上的 LED 黄色灯指示)。通过设置跳线 X3,使用选通输入的信号即可单独地启用它们。之后的转换输入将无效。
[ ] = 对电路图的赋值
使用外部时间电位计时,斜坡时间的内部电位计必须设置为大值(“t1”和“t2”测量插口处电压约为 20 mV)。当外部电位计的电阻值与内部电位计(约为 500 kΩ)的电阻值并联时,大斜坡时间将会减小。在这种情况下,将不能单独设置上升向下斜坡的斜坡时间。
通过应用 > 10 V 的电压到“斜坡关闭”转换输入或设置插入式跳线 X4,将斜坡时间设置为小值(约 15 ms)。之后的转换输入将无效。小值对于两个方向均为有效。
斜坡时间的计算
跳线 X9 插头(斜坡时间“短”)
跳线 X8 插头(斜坡时间“长”)
下列内容适用:
U = 测量插口处电压以伏特为单位“t1”或“t2”
t= 上升和向下斜坡的斜坡时以秒为单位
斜坡功能
下游斜坡发生器 [3] 根据给定的阶跃式输入信号产生斜坡形状的输出信号。可使用面板上的“t1”(上升斜坡)和“t2”(向下斜坡)电位计对输出信号的时间常量(斜坡时间)进行调整。大的斜坡时间指的是 100 % 的控制值阶跃,视跳线设置 (X8,X9) 而定,该时间可能是约 5 s 或 50 s。如果将小于 100 % 的控制值阶跃转换为斜坡发生器输入,则斜坡时间将相应缩短。可以在“t1”(上升斜坡)和“t2”(向下斜坡)的测量插口处检查当前斜坡时间。
供电设备
应用工作电压后,内部供电设备将会产生与测量零位(M0)相比 ±9 V 电压。根据对负载零位(L0)的测量,其提高+9 V。电压 +9 V 和 -9 V(-9 V 对应于 L0)向连接器板 X1 流入并于使用于外部(例如用于控制值电位计)。大负载能力为 25 mA。
准备就绪
如果满足以下条件,放大器板卡将准备就绪:
工作电压 > 20 V
内部电源电压不对称
位置传感器线无电缆中断
线圈导线无短路
“准备就绪”状态通过面板上的绿色 LED 指示。
控制值
控制值电压直接由供电设备 [6] 的调节电压 +9 V 或通过外部控制值电位计。对于“控制值 1”输入,+9 V ≙ +100 %,对于“控制值 2”输入,+6 V ≙ +100 %。控制值输入的参考点 1 和 2 始终为 M0 (18ac)。控制值输入 3 为差分输入(0 至 +10 V)。可通过将跳线设置为电流输入(0 至 20 mA 或 4 至 20 mA)进行配置。如果控制值由具有不同参考电位的外部电子元件,则必须使用差分输入。
断开或连接控制值电压时,确保在任何情况下两根信号线都同时与输入断开,或者同时与之相连。所有控制值在前馈之前都将根据其绝对值和符号进行累加。使用“Zw”电位计可以补偿控制值分压中的偏移电压。
力士乐REXROTH比例方向阀的阀放大器
VT-VRPA2-1-1X, VT-VRPA2-2-1X
R900979887 VT-VRPA2-1-11/V0/T1
R900979885 VT-VRPA2-1-11/V0/T5
R900979887 VT-VRPA2-1-12/V0/T1
R900979889 VT-VRPA2-2-1X/V0-T1
组件系列 1X
模拟,欧洲板卡格式
用于阀:4WRE
电压和电流的差分输入
四个可调用控制值输入、斜坡时间输入
用于选通、斜坡、改变极性和控制值启用的数字输入
带有 5 个斜坡和相位识别的型号 T5
可调节斜坡时间、阶跃电平和大线圈电流
工作电压反向极性保护
可通断的测量插口(型号 T5)
“准备就绪”输出
供电设备带直流/直流转换器,不带提高零点
可通过闭合跳线 J3 使上述斜坡时间增加十倍。
特性曲线发生器
可使用可调节特性曲线发生器单独设置正信号和负信号的阶跃电平和大值,并根据液压要求进行调节。穿过零电位的特性曲线的实际发展不是阶跃式的,而是线性的。
限幅器
内部控制值被限制在约公称范围的 ±110 %。
振荡器
振荡器生成感应式位置传感器的控制信号。
解调器
解调器根据位置传感器信号提供阀芯位置的实际值信号。100 % ≙ 10 V
位置控制器
位置控制器以阀门特定的方式进行优化。
功率输出级
电流输出级产生比例阀的定时线圈电流。该线圈电流被限制在每输出 2.5 A 至 2.8 A 之间。输出级输出具有防短路功能。出现内部故障信号或使能信号缺失时,输出级将被断电。
故障识别
监控位置传感器电缆的目的是发现主侧电缆中断和短路,以及输出级的过电流。
电流和电压输入之间不进行切换。输入始终可用。
控制值启用
可以启用四个控制值信号“w1”至“w4”。外部控制值电压(控制值 1 至 4)直接通过 +10 V 和 –10 V 调节电压输出或通过外部电位计进行定义。如果这些控制值输入直接连接至调节电压,则使用电位计“w1”至“w4”设置控制值。使用外部电位计时,内部电位计将用作衰减器或限幅器。
一次只能操作一个启用。如果同时执行了多个启用,启用 “1”优先级低,启用 “4”优先级高。
各个处于活动状态的启用通过面板上的黄色 LED 指示。
控制值改变极性
通过输入信号在内部产生的控制值、控制值启用和零电位偏移信号可通过外部信号或跳线 J1 改变极性。改变极性情况通过面板上的 LED“–1”进行指示。
启用功能
启用功能可启用电流输出级并将内部控制值信号前馈到斜坡发生器。使能信号通过面板上的 LED 进行指示。如果连接启用,则内部控制值(无论哪类控制值预设)会按所设置的斜坡时间进行更改。这样,受控阀就不会突然打开。
斜坡发生器
斜坡发生器限制控制输出倾斜。下游阶跃函数和振幅衰减器不会延长或缩短斜坡时间。
使用跳线 J2 将斜坡时间设置为小值 (<2 ms)(斜坡关闭)。
外部斜坡时间设置:
可使用外部电位计延长内部设置的斜坡时间。此设置可通过测量插口进行验证。如果电缆中断,则内部默认设置将自动有效。
设置和测量斜坡时间的表格:
供电设备
放大器板卡随附带接通电流限制器的供电设备。此设备提供了所有内部所需的正和负电源电压。
控制值预设
通过将差分输入和电流输入、启用信号及零位偏移(零电位电位计“Zw”)中提供的外部控制值信号加和(总和),计算内部控制值信号。
力士乐REXROTH用于比例压力阀和比例流量控制阀的阀放大器
VT-VSPA1(K)-1-1X
R900033823 VT-VSPA1-1-11
R900033823 VT-VSPA1-1-12
R901152637 VT-VSPA1-11-10/V0/0
组件系列 1X
模拟,欧洲板卡格式
适用阀门::
DBEP 6(A/B) ...1X、
DBE(M) 10 ...5X、DBE(M) 20 ...5X、DBE(M) 30 ...3X、
(Z)DBE 6...1X、
DRE(M) 10 ...5X、DRE(M) 25 ...5X、
DRE(M) 32 ...4X、
ZDRE 10 VP ...1X
差分输入,可从电压输入转换到电流输入
附加控制值输入 0 至 +9 V
斜坡发生器,可分别针对向上和向下方向进行调节
定时功率输出级
"准备就绪"消息(仅限带有 LED 显示的 VT-VSPA1K-1 型号)
电源的反向极性保护
4 至 20 mA 电流输入的电缆中断检测
线圈导线的短路保护
线圈导线的电缆中断检测
借助供电设备的 +9 V 调节电压,可直接或通过外部控制值电位计来控制值输入 1 处的控制值电压。
力士乐REXROTH用于比例压力阀和比例流量控制阀的阀放大器
VT-VSPA1-2
R900782310 VT-VSPA1-2-10/V0/0
组件系列 1X
模拟,欧洲板卡格式
适用阀门:
DBET-6X、DBEM...7X
特点
差分输入(0 ... +10 V)
电流输入(4 ... 20 mA)
可分别调节"上/下"斜坡时间的斜坡发生器
外部斜坡时间预设值
选通输入
定时功率输出级
"准备就绪"消息
电源电压的反向极性保护
短路保护和线圈导线的电缆断连检测
供电设备
放大器随附了带接通电流限制器的供电设备。此设备提供了所有内部所需的正和负电源电压。
控制值启用
可以调用四个控制值启用 "w1" 至 "w4"。外部电压(控制值 1 至 4)通过电压输出 +10 V 直接进行定义,或通过外部电位计进行定义。如果这些控制值输入直接连接至调节电压,则使用电位计 "w1" 至 "w4" 设置控制值。使用外部电位计时,内部电位计将用作衰减器或限制器。
在同一时刻,只能操作一个启用。如果同时操作了几个启用,启用 "w1" 优先权低,启用 "w4" 优先权高。激活的启用通过黄色 LED 进行指示。
使能功能
使能功能可启用功率输出级并将内部控制值信号前馈到斜坡发生器。使能信号通过 LED 进行指示。如果连接释放(通过 24 V 输入或跳线 J1),则内部控制值(无论哪类控制值规格)会按所设置的斜坡时间发生变化。这样,受控阀不会突然打开。
斜坡发生器
斜坡发生器限制控制输出上升。下游限幅器不会延长或缩短斜坡时间。斜坡时间可通过跳线 J3 以 10 为乘数进行更改。
力士乐REXROTH用于比例方向阀和比例压力阀的阀放大器
VT-VSPA2-1-2X
R901002090 VT-VSPA2-1-21/V0/T1
R901002095 VT-VSPA2-1-2X/V0/T5
组件系列 2X
模拟,欧洲板卡格式
用于阀:
4WRA...-2X
4WRZ...-7X
3DREP6...-2X
模拟放大器板卡VT-VSPA2-1-2X/… 类型
→适用于控制 4WRA 类型,标称尺寸 6 和 10…2X,WRZ…7X 与 3DREP…2X 的阀
→装配在欧洲格式 100 x 160 mm 结构形式的印制板中,适合安装在机架中
→控制值输入:差动输入 ± 10 V;四个控制值输入, 启动电压为 ±10 V;电流输入 4 至 20 mA
→通过 24V 输入或跳线改变内部控制值信号极性
→通过相位识别(24V 输入)或斜坡时间启动(24V 输入)
选择斜坡时间(选项 T5)
→通过跳线切换斜坡时间范围
→通过可分别调节的步长和大值进行特性曲线校正
→选通输入
→“斜坡开/关” 输入
→输出信号“ 预备状态”
→可通断的测量插口(选项 T5)
→电源电压的极性保护
→电源带交流/直流转换器,不带提高零点
注意:
将放大器板卡 VT-VSPA2-1-2X 作为 VT 3000-3X、VT 3006-3X、VT 3013-3X、VT3014-3X、VT 3017-3X、VT 3018-3X、VT 3026-3X、VT-VSPA2-1-1X/... 或 VT-VSPA2-50-1X/… 的替代使用时,要遵守补充信息 30110-Z中提供的有关配置和设置的注意事项。
力士乐REXROTH直动式减压阀
DR6DP
规格 6
组件系列 5X
大工作压力 35 bar
大流量 60 l/min
R900472470 DR6DP2-5X/25YM
用于底板安装
油口安装面,符合 ISO 440-03-02-0-05(带或不带孔)
5 档压力
4 个可选调整类型:
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
单向阀,可选
防腐蚀设计
DR 6 DP 型阀门是三通式直动减压阀,即配有次级回路压力限制。
它可以用于降低系统压力。通过调整类型设置次级压力调整。
阀门在初始位置为打开状态。液压油可以顺畅地从通道 P 流向通道 A。同时,通道 A 内的压力通过阀芯端面上的控制线路由压缩弹簧来控制。如果通道 A 内的压力通过压缩弹簧上设置的值提高,控制阀芯进入调整位置并保持通道 A 内的压力恒定。
信号和先导油由内部通过控制线路从通道 A 输出。
如果通道 A 内的压力在执行器上外部力的作用下继续提高,会将控制阀芯继续推向压缩弹簧。
由此,通道 A 会通过控制阀芯上的控制边与通道 T(Y) 相连。流入容器内的液压油过多,导致压力仅可稍微提高。
漏油始终由外部通过通道 T(Y) 排出弹簧腔。
为了能够顺利从通道 A 流回通道 P,可以选择安装一个单向阀。
通过压力计接口可以控制次级压力。
德国力士乐REXROTH减压阀订货号和型号:
R900472470 DR6DP2-53/25YM
R900450964 DR6DP2-53/75YM
R900413243 DR6DP2-54/210Y
R900472420 DR6DP3-54/75YM
R900476911 DR6DP3-54/150YM
力士乐REXROTH直动式减压阀
ZDR6D
规格 6
组件系列 4X
大工作压力 350 bar
大流量 50 l/min
叠加阀
油口安装面,符合 ISO 440-03-02-0-05(带或不带孔)
4 个压力等级
4 个可选调整类型:
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
通道 A、B 或 P 中减压
单向阀,可选(仅限型号“A”)
防腐蚀设计
ZDR 型阀是一种采用叠加阀板设计的直动式减压阀,可限制次级油路的压力。用于降低系统压力。
减压阀主要由壳体、控制阀芯、压缩弹簧、调整类型和可选单向阀组成。
通过调整类型设置次级压力。
型号“A”
在初始位置时阀门处于打开状态。液压油可以不受限制地从通道 A 流向通道 A。同时,通道 A 中的压力通过控制油路 作用于与压缩弹簧相对的柱塞表面。如果通道 A 中的压力超过在压缩弹簧处设定的值,则控制阀芯将被推离压缩弹簧并移动到控制位置,从而使通道 A 中的调定压力保持恒定。
通过控制油路 从通道A2内部提供控制信号和先导油。
当通道 A 中的压力因作用于执行机构的外力而继续增加时,压力将迫使控制阀芯更加远离压缩弹簧。
这样,通道 A 将经由控制阀芯上的控制边和壳体与油箱相连接。大量液压油将流回油箱,因此压力将不再增加。
弹簧腔 的泄漏油总是经由孔流入通道 T (Y) 实现外部排出。
压力计连接用于控制阀的次级压力。
单向阀可用于实现从通道 A 至 A 的自由回流,但仅限于型号“A”。
型号“P”和“B”
对于型号“P”,减压可在通道 P 内实现。通过从通道 P 内部提供控制信号和先导油。
对于型号“B”,通道 P 中的压力降低,但先导油可从通道 B 中获得。
注意事项:
如果方向阀处于阀芯位置 P 至 A,则通道 B 中的压力不得超过设置的次级压力。否则,通道 A 中会出现减压现象。
德国力士乐REXROTH减压阀订货号和型号:
R900481125 ZDR6DA1-4X/25Y
R900410813 ZDR6DA2-4X/75Y
R900410815 ZDR6DA2-4X/75YM
R900410849 ZDR6DA2-4X/150Y
R900448490 ZDR6DA3-43/25Y
R900431771 ZDR6DB2-45/75YM
R900409965 ZDR6DP1-4X/25YM
R900409967 ZDR6DP1-4X/75YM
R900410806 ZDR6DP1-4X/150YM
R900483785 ZDR6DP2-4X/25YM
R900483786 ZDR6DP2-4X/75YM
R900483786 ZDR6DP2-43/75YM
R900483787 ZDR6DP2-4X/150YM
R900483787 ZDR6DP2-43/150YM
R900483788 ZDR6DP2-4X/210YM
R900483788 ZDR6DP2-43/210YM
R900400663 ZDR6DP2-4X/210YMV
R900410865 ZDR6DP3-4X/75YM
R900473199 ZDR6DP3-4X/150YM
力士乐REXROTH直动式减压阀
DR10DP
规格 10
组件系列 4X
大工作压力 20 bar
大流量 80 l/min
用于底板安装
油口安装面符合 ISO 578-06-07-0-00
4 个可选调整类型:
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
4 个压力等级
带压力计连接
单向阀,可选
防腐蚀设计
DR 0 DP 型阀是一种三通型直动式减压阀,即,可限制次级油路的压力。
它用于限制系统压力。
通过调整类型设置次级压力。
在初始位置时阀门处于打开状态。液压油可以不受限制地从通道 B 流向通道 A。同时,通道 A 中的压力通过控制油路作用于与压缩弹簧相对的柱塞表面。如果通道 A 中的压力超过在压缩弹簧处设定的值,则控制阀芯将移动到控制位置,并使通道 A 中的调定压力保持恒定。
通过控制油路从通道 A 内部提供信号和先导油。
当通道 A 中的压力因作用于执行机构的外力而继续增加时,控制阀芯将继续相对压缩弹簧移动。
这样,通道 A 将经由控制阀芯上的控制边 与通道 T(Y) 相连接。这样一来,大量液压油将流回油箱,压力只能小幅增加。
来自弹簧腔的漏油排泄始终通过通道 T(Y) 在外部实现。
为实现由通道 A 到通道 B 的自由回流,可选择安装单向阀。
压力计连接可实现对次级压力的控制。
力士乐溢流阀DB10-1-52/315
