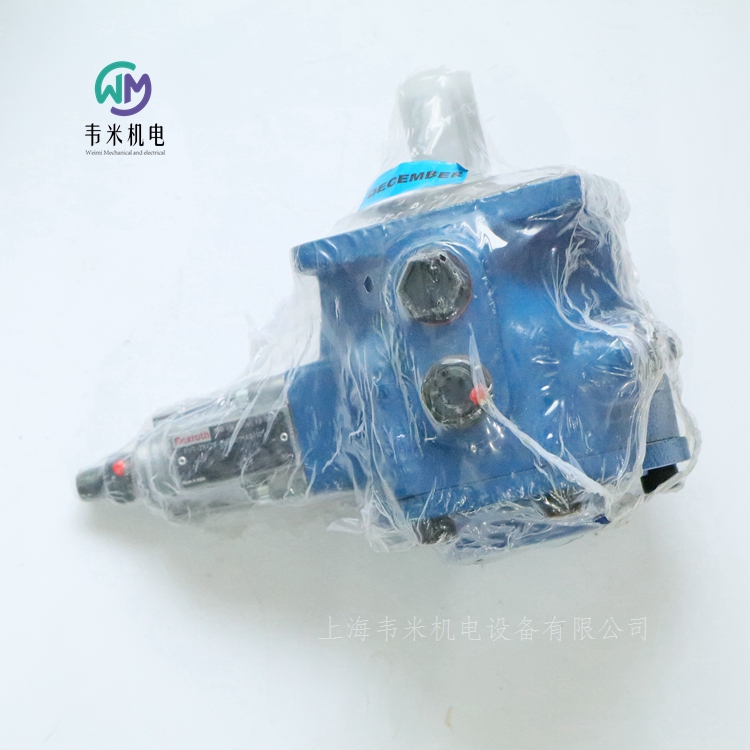

力士乐油泵PV7-2X/20-25RA01MA0-10，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；10年老店，产品实拍图片，原厂原装正品，现货库存，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH直控式变量叶片泵
PV7...A
机座大小 06, 20
规格 10 … 25
组件系列 1X, 2X
大工作压力 100 bar
大排量 25 cm³
大流量 36 l/min
极短的调节时间
低工作噪音
安装和连接尺寸符合 VDMA 24560/1 和 ISO 3019-2
高效
使用寿命长
可变排量
型号 PV7...A 的液压泵是具有可调节排量的直动式叶片泵。
基本上由壳体、盖板、转子、叶片、定子环、压缩弹簧、螺钉 和控制板组成。
为限制大流量，该泵配有螺钉。
驱动转子 在定子环中旋转。在离心力的作用下，转子 中的导向叶片 贴紧定子环的内滑动面。
吸油和排油过程
运输液压油所需的元件由叶片、转子、定子、控制板和盖板 组成。
转子 旋转时元件容积增加，且元件通过吸油通道填充液压油。达到大元件容积后，元件将与吸油侧分离。
如果转子 进一步旋转，则会建立与压力侧的连接，元件将会减少液压油并通过压力通道将其排出到系统中。
压力控制
定子环由弹簧固定在初始偏心位置。系统中所需的大工作压力是在调节螺钉 处通过弹簧设定。
因工作阻力而累积的压力与弹簧力相反，作用于定子环内滑动面的压力侧。
如果已达到与设定的弹簧力相一致的压力，则会向零位置方向推动定子环，使其离开偏心位置。流量确定为刚移除的设定值。若达到了弹簧处设定的峰值压力，则泵几乎会将流量控制为零。保持工作压力，仅更换泄漏位置。这样，液压油的功率损耗和热量即可保持为小。
PV7- 型号叶片泵的可调节排量有助于实现低脉动流量并可在下行控制过程中达到非常高的重复精度和低压力峰值，这些均得益于其特殊设计。通过调整高度调节螺钉实现噪音优化，从而降低工作噪音。流体动力润滑的滑动轴承确保长久使用寿命。
德国力士乐REXROTH叶片泵订货号和型号：
R900561857 PV7-1X/06-10RA01MA0-05
R900563233 PV7-1X/06-10RA01MA0-10
R900919237 PV7-1X/06-14RA01MA0-07
R900950953 PV7-2X/20-20RA01MA0-10
R900950954 PV7-2X/20-25RA01MA0-05
R900950955 PV7-2X/20-25RA01MA0-10

力士乐REXROTH液压-电气柱塞式压力开关
HED 8 -2X
组件系列 2X
大工作压力 630 bar
压力等级 50、100、200、350 和 630 bar
UL 组件，CCC 认证
重量：0.8kg
安装位置：任意
环境温度范围（NBR 密封件）：-25 … +50℃
环境温度范围（FKM 密封件）：-20 … +50℃
环境温度范围（低温密封件）：-40 … +50℃
正弦试验：DIN EN 60068-2-6:1996-05：10…2000 Hz / 大 10 g / 10 倍周期
运输冲击：DIN EN 60068-2-27:1995-03：15 g / 11 ms
冲击测试：DIN EN 60068-2-29:1995-03：25 g / 6 ms
噪音测试：DIN EN 60068-2-64:1996-05:20…2000 Hz / 10 g RMS / 30 min
符合性/证书：
CE：
DIN EN 61058-1: 2002 / A2: 2008
DIN EN 60947-1: 2007 / A1: 2011
DIN EN 60947-5-1: 2004 / A1: 2009
DIN EN 60529: 1991 / A2: 2013
UL：UL 508 第 17 版，文件编号：E223220（高 350 bar）
CCC：GB14048.5-2008
RoHS：符合欧盟指令 2011/65/EU
液压油温度范围（NBR 密封件）：-25 … +80℃
液压油温度范围（FKM 密封件）：-20 … +80℃
液压油温度范围（低温密封件）：-40 … +80℃
粘度范围：10 … 800mm²/s
加载次数：≥ 5 百万
带连接器“K14”：EN 175301-803，3 极 + PE
防护等级符合 EN 60529 标准：IP65（已安装并固定连接插头）
带连接器“K35”：IEC 61076-2-101，M12 x 1，A 编码，4 极
防护等级符合 EN 60529 标准：IP67，已安装和装配连接插头
大切换频率：7200 1/h
转换度（重复精度）：< 调定压力的 1 %
开关：符合 VDE 0630-1/DIN EN 61058-1
转换电阻：< 50mΩ
特点：
用于底板安装/管道安装
用于法兰连接，符合 ISO 16873
作为垂直叠加元件，与叠加阀板相连接，符合 ISO 4401
5 档压力
4 种调整类型：
– 带或不带保护帽的主轴
– 带刻度的主轴，带或不带保护帽
– 带刻度旋钮
– 带刻度可锁定旋钮
电气连接
– 带设计 A 阀插头（大型方形连接器）
– 带 M12 x 1 连接器
带常闭/常开触点功能的微动开关
电流零电位转换（从 1 mA 到 2 A）
压力范围经过 UL 认证，高达 350 bar
HED 8 类型的液压-电气压力开关是柱塞式压力开关。它们的基本构成是壳体、带柱塞的安装套件、压缩弹簧、调节元件和微动开关。
如果要监测的压力低于调定压力，则操作微动开关。要监测的压力通过节流孔传到柱塞。柱塞受弹簧座支持并克服压缩弹簧不断变化的作用力。弹簧座将柱塞的运动传输到微动开关，并在达到调定压力时释放后者的压力。这会打开或关闭电路，具体取决于电路设置。弹簧座的机械前挡块在压力突然降低和过压的情况下，可保护微动开关免于受到机械损伤，并防止压缩弹簧的固态压缩。
注意：
要延长使用寿命，安装压力开关时应确保振动较小，使其免于受到液压冲击。
德国力士乐REXROTH压力继电器订货号和型号：
R901099808 HED8OH-20/200K14
R901107369 HED8OH-20/200K14KW
R901101640 HED8OH-20/350K14
R901102747 HED8OP-20/100K14
R901107370 HED8OP-20/100K14KW
R901102721 HED8OP-20/200K14
R901108018 HED8OP-20/200K14KW
R901106453 HED8OP-20/350K14
R901107914 HED8OP-20/350K14KS
R901102349 HED8OH-20/50K14
R901106262 HED8OA-20/100K14AS
R901095551 HED8OA-20/100K14KS
R901106448 HED8OA-20/200K14KW
R901102716 HED8OA-20/350K14KW
R901107915 HED8OA-20/630K14S





液压-电气柱塞式压力开关
HED5 -3X
组件系列 3X
大工作压力 400 bar
压力等级 25、63、100、200 和 400 bar
UL 认证
CCC 认证（MT 型号除外）
4 个压力等级
带大型方形连接器的电气连接
带常闭/常开触点功能的微动开关
电流零电位转换（从 1 mA 到 2 A）
HED 5 类型的液压-电气压力开关是柱塞式压力开关。
基本构成是壳体、带柱塞的安装套件、压缩弹簧、调节元件和微动开关
被监测的压力作用于柱塞
后者受弹簧座支持并克服压缩弹簧不断变化的作用力。
弹簧座将柱塞的运动传输到微动开关。这会打开或关闭电路，具体取决于电路设置。
注意：
要延长使用寿命，安装压力开关时应确保振动较小，使其免于受到液压冲击。
德国力士乐REXROTH压力继电器订货号和型号：
R901185727 HED5OH-31/100K14


力士乐适合液压应用的压力传感器
HM20
组件系列 2X
测量液压系统压力
8 个测量范围，大 630 bar
带薄膜测量单元的传感器
与介质接触的组件由不锈钢制成
高爆裂压力，反向极性、过电压和短路保护，确保操作安全
特性曲线误差 <0.5 %
非重复性 <±0.05 %
环境温度 –40 … +85 °C
船用认证 DNV 适用于所有带电流输出的型号
力士乐REXROTH压力传感器订货信息：
HM20-2X/400-C-K35-N
1、类型
HM20 →测压变换器
2、生产系列号
2X   →设备系列 20 到 29（20 到 29：安装尺寸和插脚分配不变）
3、大压力值
10   →10 bar
50   →50 bar
100  →100 bar
160  →160 bar
250  →250 bar
315  →315 bar
400  →400 bar
630  →630 bar
4、输出类型
C    →电流输出端 4 至 20 mA（获得船用认证 DNV）
H    →电压输出端 0.1 至 10 V
5、插头类型
K35  →设备插头，4 针，M12 x 1
N   →节流元件（相当于 0.3 mm喷嘴）
电缆束或电缆插座不在供货范围内；请另行订购
技术数据：
重量：0.06kg
额定温度范围：-25 … +80℃
环境温度范围：-40 … +85℃
存储温度范围：-40 … +80℃
压力介质：HL、HLP、HFC、氮气（大允许 300 bar）
介质温度范围：-40 … +90℃
正弦试验，符合 DIN EN 60068-2-6：10 ... 2000 Hz/大 10 g/10 个周期/3 个轴
噪音测试符合 DIN EN 60068-2-64：20 … 2000 Hz / 14 g RMS / 24 h / 3 个轴
运输冲击符合 DIN EN 60068-2-27：15 g/11 ms/3 个轴
压力油口（确保彻底排气）：螺纹连接 G1/4 符合 DIN 3852 形式 E
外壳材料：V4A (1.4404)、PEI、HNB
材料与测量元件的过程连接：1.4542 (17-4 PH / 630); 密封圈 NBR
节流元件：在过程连接的压力通道中。相当于 0.3 mm 的喷嘴，可降低因压力峰值或气蚀等高动态效应而造成损坏的风险。
节流材料：1.4305
紧固扭矩：
液压接口
<400 bar：20 … 25Nm
≥400 bar：25 … 30Nm
连接插头（如果不存在拧紧扭矩规格，建议使用。）：0.6 … 1.5Nm
使用寿命：6 千万加载次数或 60000 h
电磁兼容性 (EMC)
EN 61000-6-2 / EN 61326-2-3
EN 61000-4-2 静电放电抗干扰性检测：4 CD / 8 AD 带有 BWK B（kV）
EN 61000-4-3 射频电磁波抗干扰检测：10V/m (80 … 2700 MHz)，带有 BWK A
EN 61000-4-4 电性快速脉冲群抗干扰检测：2 带有 BWK B（kV）
EN 61000-4-5 浪涌雷击测试：1 带有 BWK B（kV）
EN 61000-4-6 HF conducted：10V (150 kHz … 80 MHz)，带有 BWK A
EN 61000-4-8 电源频率磁场抗干扰检测 50/60 Hz：100A/m，带有 BWK A
EN 61000-4-9 电源频率磁场脉冲抗干扰检测：1000A/m 带有 BWK A
EN 61000-6-3 / EN 61326-2-3
EN 55016-2-1 干扰电压检测：0.15 … 30MHz（等级 B，EN 55022）
EN 55016-2-3 无线电干扰场强检测：30 … 1000MHz（等级 B, EN 55022）
电气连接：连接器，4 极 M12 x 1，外壳上
防护等级符合 EN 60529 标准：IP65 / IP67（如果使用的是适合且正确安装的连接插头。）
符合性：
CE：根据 EMC 指令
UKCA：根据 "UK EMC Regulations
输入：
电源：：24V
电流消耗：≤ 12mA
绝缘电阻：> 100MΩ(500 VDC)
输出：
输出信号：
电流：4 … 20mA
电压：0.1 … 10V
设置时间 (10 ... 90 %)：< 1ms
特性曲线误差（在整体测量范围内，包括非线性、滞后、零电位和端值偏差，符合 IEC 61298-2 规定的测量偏差要求）：< 0.5%
温度系数
零位和范围
额定温度范围内：< 0.1%/10 K
超出额定温度范围：< 0.2%/10 K
特定条件下的长期漂移（1 年）：< ± 0.1%
德国力士乐REXROTH压力传感器订货号和型号：
R901342024 HM20-21/100-C-K35
R901342027 HM20-22/250-H-K35
R901342033 HM20-22/400-C-K35





力士乐REXROTH二通方向控制功能插装阀
LC（标准）
标准系列
规格 16 … 160
组件系列 6X, 2X, 7X
大工作压力 420 bar
大流量 25000 l/min
带或不带衰减阻尼的阀架
2 个面积比
6 种不同的开启压力
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖也是从功率单元控制侧到先导控制阀的连接件。
通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀通常由控制盖 和安装套件组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。
德国力士乐REXROTH插装阀订货号和型号：
R900912566 LC16A05E7X/
R900912572 LC16A20D7X/
R900912573 LC16A40D7X/
R900934008 LC16A40E7X/V
R900928456 LC16A05E7X/V
R900909251 LC25A05D7X/
R900912574 LC25A40E7X/
R900909245 LC32A05D7X/
R900912585 LC32A05E7X/
R900912589 LC32A20D7X/
R900906337 LC32A20E7X/
R900912610 LC32B40E7X/
R900909662 LC32A40E7X/
R900909665 LC32A40D7X/
R900910270 LC25A20E7X/
R900935732 LC40A40D7X/
R900937995 LC40A05D7X/
R900937996 LC40A05E7X/
R900710125 LC50A40E7X/V
R900520967 LC80A20E6X/


力士乐REXROTH二通方向控制功能插装阀
LC（高压）
高压系列
规格 16 … 100
组件系列 6X, 7X
大工作压力 450 bar
大流量 13000 l/min
规格 16 … 100
组件系列 6X, 7X
用于方向控制功能的插装阀
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖同时充当从功率单元控制侧到先导控制阀的连接件。通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节一个执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀的一般构成为控制盖 和安装套件。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。



力士乐REXROTH二通插装阀，压力控制功能
LC..DB（标准）
规格 16 … 100
组件系列 6X, 7X
大流量 7000 l/min
规格 16 … 100
组件系列 6X, 7X
用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在按照 DIN ISO 7368 进行标准化的接收孔内，且使用控制盖闭合。
用于手动或电动比例压力调节的先导控制阀作为先导阀集成到控制盖内或安装在控制盖上，其安装尺寸符合 DIN 24 340。
通过将插装阀与控制盖组合，可以实现不同的压力功能。
压力溢流功能
用于压力溢流功能的插装阀（型号 LC .DB...）被设计为无面积差的座阀（在油口 B 处无有效面积）。油口 A 处的有效压力经先导油供油节流孔导入到元件的弹簧侧。在先导控制阀上设定的压力下，阀芯由弹簧力进行压力补偿和闭合。
当达到调定压力时，阀芯开启，且油口 A 处的压力将根据压力-流体特性而受到限制。
减压功能
静止位置闭合
对于具有开启特性的减压功能，将应用一个压力限制插装阀（型号LC..DB40D...）和一个带有减压先导控制阀的控制盖（型号 LFA..DR...）。先导油经供油节流孔和打开的先导控制阀从油口 A 导入到 B 侧。
主阀芯打开，并释放从油口 A 到油口 B 的流量。
当达到调定压力时，阀芯闭合并且油口 B 处的压力将根据压力-流体特性降低。次级受控侧的潜在压力增加经先导控制阀第三路排放至油箱。方向阀的设置将启动执行附加阻塞功能（型号 LFA..DRW...）。
压力顺序功能
此功能启动次级系统基于压力的连接。
所需的切换压力通过集成在控制盖内的先导控制阀进行设置。
先导油供油可通过外部（先导油油口 X）或内部（经先导油油口 X 或 Z2 从油口 A）实现。
先导控制弹簧腔通过卸压经油口 Y 或 Z1 导入到油箱。
油路示例
示例 1： （用于低压系统基于压力卸载的油路）
系统通过高压泵和低压泵供给。系统压力 pS 经先导油油口在外部从高压侧作用在先导控制阀上，其在达到调定压力值后设置卸压油路的低压侧。单向阀 RV（不包括在交付范围内）保护高压系统与现有卸压低压系统的连接。
当达到先导控制弹簧上设定的压力时，将切换先导控制阀，并卸载油箱主阀的弹簧腔。主阀芯打开，并释放 A 至 B 的连接。
在型号 LFA..DZW... 中，可通过电动先导控制阀（不包括在 LFA..DZ... 型控制盖的交付范围内）选择除液压油路之外的所需切换位置。
示例 2： （用于次级系统基于压力的连接的油路）
通过此油路，当系统 1 中的压力未达到值之前，不会连接系统 2。先导油排放从主阀油口 A 内部实现。
德国力士乐REXROTH二通插装阀订货号和型号：
R900911572 LC25DB00E7X/
R900912552 LC25DB20D7X/
R900912549 LC25DB20E7X/
R900912550 LC25DB40E7X/
R901131754 LC32B20D7X/V
R900912613 LC32B20E7X/
R900940130 LC32DB20D7X/V
R900912556 LC32DB20D7X/
R983034428 LC32DB20D7XIN010
R900912543 LC32DB20E7X/
R900919236 LC32DB40E74/-004
R901206439 LFA32DR2-7X/075

力士乐REXROTH二通插装阀，压力控制功能
LC..DB（高压）
用于压力控制功能的插装阀
用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在符合 ISO 7368 标准的接收孔内，且使用控制盖闭合。
用于手动或电动比例压力调节的先导控制阀集成到控制盖内或安装在控制盖上。
通过将插装阀与控制盖组合，可以实现不同的压力功能。
压力限制功能
用于限制压力的插装阀型号 LC . DB...）设计为无面积差的座阀（油口 B 处无有效面积）。油口 A 处的有效压力经先导油供油节流孔导入到元件的弹簧侧。在先导控制阀设定的压力下，阀芯会通过弹簧力进行压力补偿并关闭。当达到调定压力时，阀芯开启，且油口 A 处的压力将根据压力-流体特性而受到限制。



力士乐REXROTH二通插装阀，压力控制功能
LC..DR（插装阀）
规格 16 … 63
大流量 1600 l/min
规格 16 … 63
用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在按照 DIN ISO 7368 进行标准化的接收孔内，且使用控制盖闭合。
用于手动或电动比例压力调节的先导控制阀作为先导阀集成到控制盖内或安装在控制盖上，其安装尺寸符合 DIN 24 340。
通过将插装阀与控制盖组合，可以实现不同的压力功能。
减压功能
静止位置开启
用于减压功能的插装阀被设计为无面积差的滑阀（在油口 B 处无有效面积）。
作为先导控制阀，应使用具有压力溢流功能的相同盖类型（型号 LFA..DB...）。
油口 A 处的有效压力经先导油供油节流孔引入到阀芯的弹簧侧。在性能限制和先导控制阀设定的压力下，阀芯由弹簧力进行压力补偿并保持在开启位置，以实现从油口 B 到油口 A 的自由流动。
当达到调定压力时，阀芯闭合并且油口 A 处的压力将根据压力-流体特性降低。
德国力士乐REXROTH插装阀订货号和型号：
R900912560 LC16DR40E7X/
R900912563 LC32DR40E7X/
R900912562 LC32DR20E7X/
R900938018 LC40DR40E7X/




力士乐REXROTH二通插装阀，压力控制功能
LFA..DB（标准）
规格 16 … 100
大工作压力 420 bar
规格 16 … 100
用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在按照 DIN ISO 7368 进行标准化的接收孔内，且使用控制盖闭合。
用于手动或电动比例压力调节的先导控制阀作为先导阀集成到控制盖内或安装在控制盖上，其安装尺寸符合 DIN 24 340。
通过将插装阀与控制盖组合，可以实现不同的压力功能。
压力溢流功能
用于压力溢流功能的插装阀（型号 LC .DB...）被设计为无面积差的座阀（在油口 B 处无有效面积）。油口 A 处的有效压力经先导油供油节流孔导入到元件的弹簧侧。在先导控制阀上设定的压力下，阀芯 由弹簧力进行压力补偿和闭合。
当达到调定压力时，阀芯 开启，且油口 A 处的压力将根据压力-流体特性而受到限制。
减压功能
静止位置开启
用于减压功能的插装阀被设计为无面积差的滑阀（在油口 B 处无有效面积）。
作为先导控制阀，应使用具有压力溢流功能的相同盖类型（型号 LFA..DB...）。
油口 A 处的有效压力经先导油供油节流孔引入到阀芯的弹簧侧。在性能限制和先导控制阀设定的压力下，阀芯由弹簧力进行压力补偿并保持在开启位置，以实现从油口 B 到油口 A 的自由流动。
当达到调定压力时，阀芯闭合并且油口 A 处的压力将根据压力-流体特性降低。
德国力士乐REXROTH插装阀盖板订货号和型号：
R900912751 LFA16DB2-71/050
R900938082 LFA40DB2-71/050
R900912763 LFA32DB2-71/050
R900938082 LFA40DB2-7X/050
R900938092 LFA40DBS2-7X/315
R900973333 LFA80DB2-63/100x99F35

力士乐油泵PV7-2X/20-25RA01MA0-10
