一、产品简介及用途：

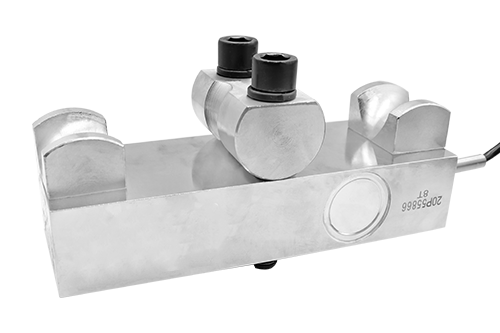

LCZ-401B旁压式张力传感器为双孔剪切梁结构，安装使用方便，操作简单，专用于测量钢丝绳的张力。钢丝绳通过U型螺栓固定在传感器上，当钢丝绳受拉力时，力通过导向轮作用于传感器上。主要适用于起重、水利、煤矿等行业的超载控制、过程显示及检测系统。
二、产品结构与外形尺寸：
|
量程 |
钢丝绳直径 | L | W | H |
|
1t~10t |
φ6-φ24 | 180 | 60 | 85~110 |
|
10t~20t |
φ20-φ40 | 200 | 84 | 110~140 |
|
15t~30t |
φ30-φ50 | 220 | 94 | 110~150 |
传感器接线示意图： 传感器受力图：
三、产品规格选型
技术指标
| 参 数 | 技术参数 | 参 数 | 技术参数 |
| 量程 | 1t~30t | 输出电阻 | 350±5Ω或700±5Ω |
| 输出灵敏度 | 2.0±0.05mV/V | 工作温度范围 | -20~+70℃ |
| 非线性 | ±0.3~±0.5%F.S. | 安全过载 | 150%F·S |
| 滞后误差 | ±0.3%F.S. | 绝缘电阻 | ≥2000MΩ |
| 重复性误差 | ±0.3%F.S. | 激励电压 | 5V~12V |
| 蠕变 | ±0.3%F.S. |
防护等级 |
IP65、IP66 |
| 零点温度系数 | ±0.1%F.S./10℃ |
材质 |
合金钢、不锈钢 |
| 灵敏度温度系数 | ±0.1%F.S./10℃ | 线缆 | Φ5x3m |
| 输入电阻 | 380±30Ω或750±30Ω |
|
|
四、购买流程
零售: 联系客服-咨询产品参数-确认产品型号-付款-物流发货-签收
大客户: 联系客服-咨询行业解决方案-确认产品型号参数-签订相关关技术合同-付款-物流发货-签收
五、售后保证及调试培训
1.隆旅为客户提供安装调试服务，以及其他技术咨询，必要时技术人员可上门提供技术培训。客户如有技术上疑问，技术人员将在4个小时内给出回复。
2.隆旅产品严格按照ISO9001国际质量体系设计生产，传感器产品质保1年.仪表类产品质保3年，7天退换货，终身维修。（人为损坏不在质保范围,定制产品无质量问题不退不换。）
3.因质量问题造成的退换货,隆旅将承担退换货运费。非质量问题退换货费用将由客户承担。
注:质量问题是指功能，尺寸、指标、安装方式等定制参数未按照客户提出的要求定制，功能不符，尺寸误差，精度不准（误差范围内除外）。
定制产品需双方确认图纸后加工生产，如产品不符合客户要求需在二周内提出书面异议，客户未按规定期限提出异议视为验收合格。
如在期限内提出异议，双方确认后确属产品质量问题或未按双方确认后的要求生产，可调换或退款。如无质量问题，且发货型号与合同签订型号完整无误，则不提供退换货服务。
4. 返厂维修的产品将在3个工作日内出具检测结果，7个工作日内完成维修。
