一、产品编号：

TLKS-PMG-DSC

二、概述

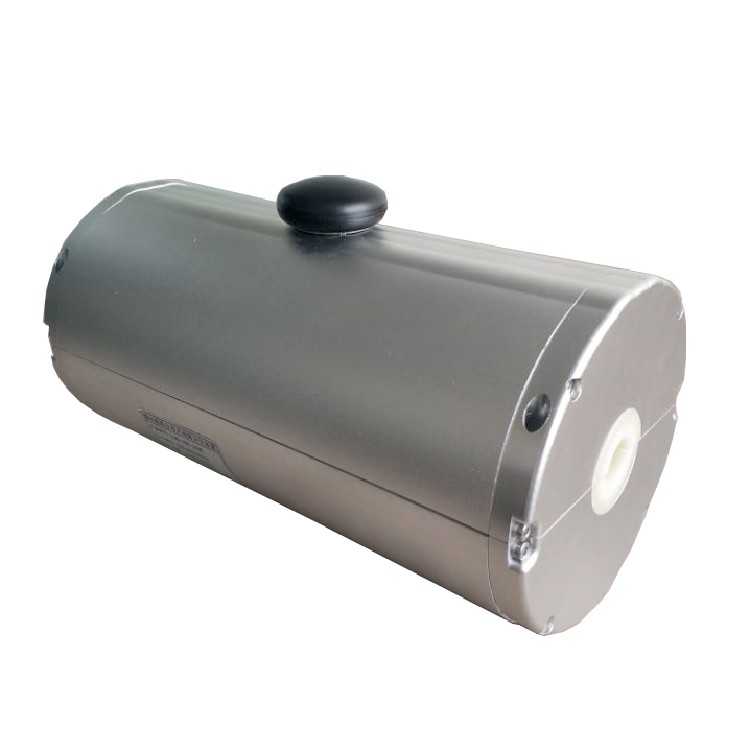

线路精确故障定位监测装置

输电线路杆塔大多位于山区，具有点多面广，运行环境恶劣等特点。以往，一旦线路出现故障，就必须依靠人工进行全线巡查，以确定故障的准确位置和原因，效率很低，而且对输电线路的电力运行有很大的影响。

这套TLKS-PMG-DSC线路精确故障定位监测装置，可以经过系统诊断输电线路出现的故障性质，提高电网的诊断排查速度。并节省了人工巡视线路和查找故障点的大量时间。

三、工作原理

线路精确故障定位监测装置，采用行波监测原理。通过分布安装在输电线路上的监测终端实时监测输电线路上绝缘子劣化、积 污、覆冰，金具老化、悬浮电位和植被超高等引起的异常放电电流，以及雷云临近时导线迎面先导放电电流，实现了输出 线路在运行过程中的隐患自动监测及预警，可有效避免树木生长较高至闪络跳闸、金具长期浮放电而致断裂脱落跳闸、绝缘子长期污秽累积跳闸，绝缘子劣化和线路覆冰导致的跳闸等。

四、功能特点

1、实时预警：对线路的隐患放电情况进行监测，并结合历史数据判断是否存在隐患，能够在第一时 间发现线路的隐患

2、隐患定位：能准确确定输电线路隐患位置，且定位误差<士300米。

3、故障定位：对输电线路故障进行智能快速精确定位

4、故障录波：记录故障发生时刻线路不同位置的工频波形和行波波形

五、参数

1、适合线路电压等级：交流35kV~750kV输电线路

2、故障定位精度：≤±300m

3、故障区间定位可靠性：≥99%

4、设备安装原则：

小于30公里线路首尾各安装一套，大于30公里线路，每30公里增加一套设备、对于复杂网络结构的输电线路，在分支点处安装一套分布式故障 诊断装置，大于30公里分支线路，每30公里增加一套设备、应布置在通信信号良好的位置等

六、结语

安装TLKS-PMG-DSC线路精确故障定位监测装置由人工巡线查找、靠经验判断向数字化、智能化的升级转换。输电线路千万条，安全运行第一条。选择此款装置便能有效助力电网的正常运行。我司产品可定制，报价为市场当前发布时参考价，实际价电议。如需了解产品更多信息，欢迎您联系 特力康柳小康1/8/8/2/0/4/7/9/2/3/1
