一、断水保护装置结构：

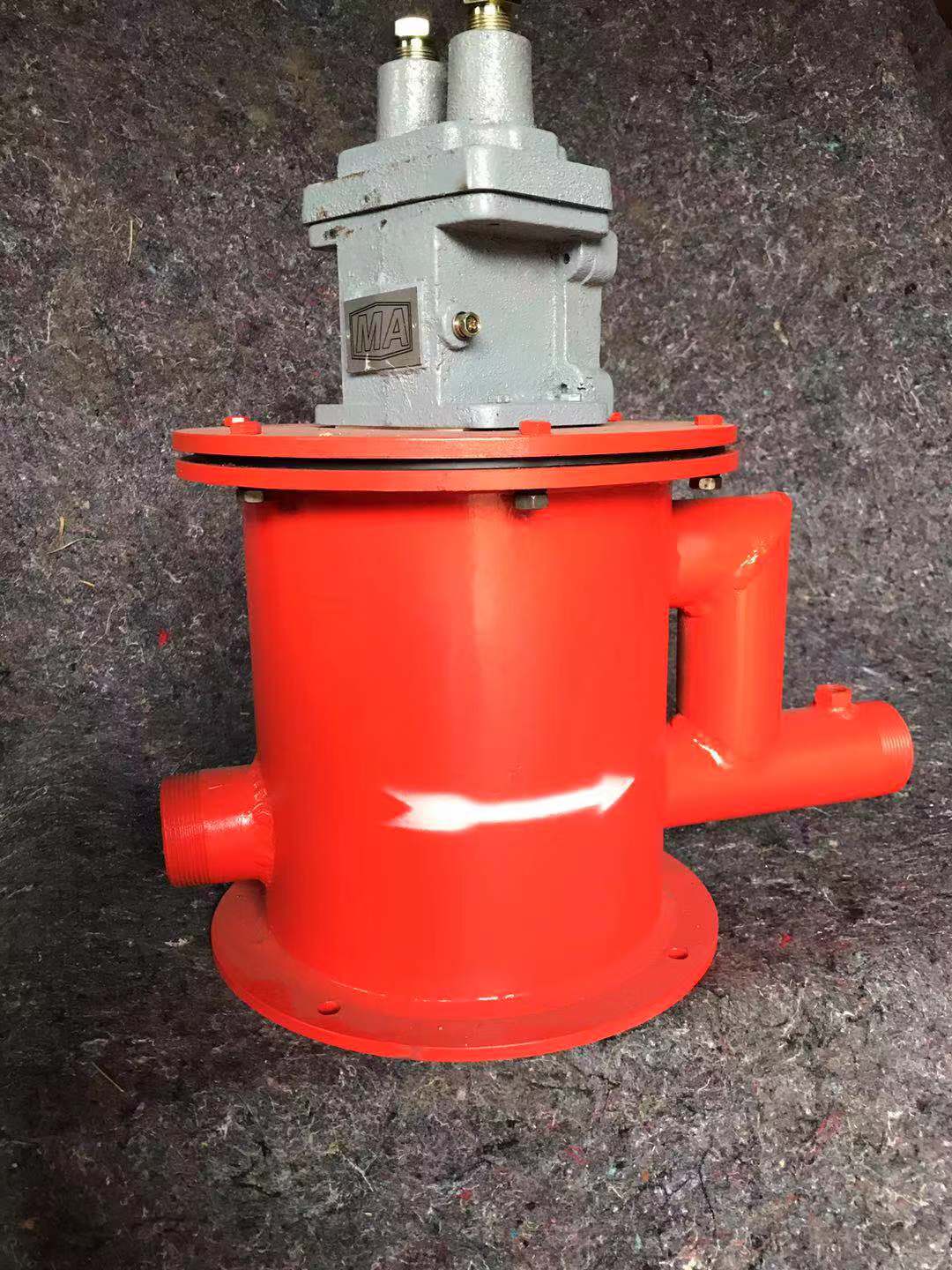

本产品主要用于煤矿瓦斯抽放泵的断水保护，由矿用隔爆开关、托盘、侧导向杆、中心导向杆、外筒、放水阀、导向座、浮漂、进水阀等组成。

二、断水保护装置工作原理

当瓦斯抽放泵的供水正常时水箱中的浮子浮起，隔爆微动开关闭合，瓦斯抽放泵工作；当循环供水不正常时水箱中的浮子落下，隔爆微动开关打开，瓦斯抽放泵停止工作。由此，实现断水保护。

三、参数

型号：KBW

规格：270*450

额定电压：60V以下

额定电流：5A

隔爆等级:D1

引入电缆外径：φ10~13

重量：30kg
